2020-212/000-037

厂牌: WAGO
产品描述:
供应商型号: Q-BN-2020-212/000-037
供应商: 期货订购
标准整包数: 1

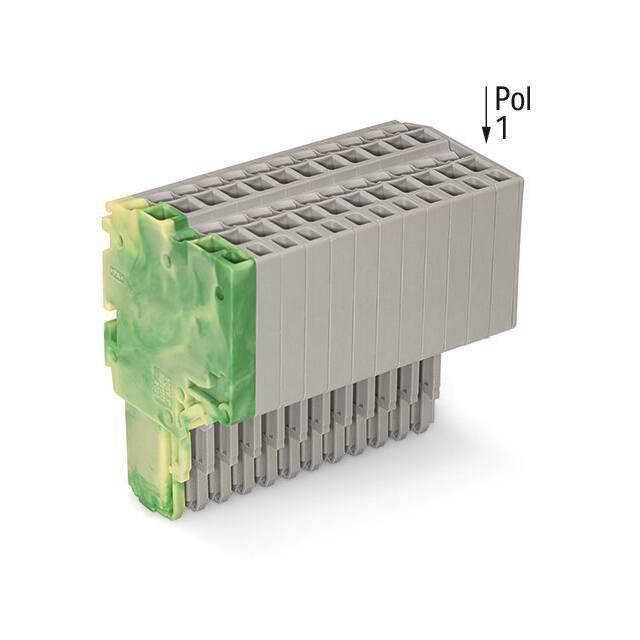

WAGO 接线座- 接头/插头和插口 2020-212/000-037

2020-212/000-037概述

    WAGO 2-Conductor Female Connector (2020-212/000-037) 技术手册解析

    1. 产品简介


    产品类型: 2导线插座连接器
    主要功能: 用于连接多根导线,提供安全可靠的电路连接解决方案。适用于工业自动化、楼宇自动化、能源管理等多个领域。
    应用领域: 主要应用于电力系统、工业控制设备、数据中心及智能家居等领域,广泛应用于需要频繁插拔的场景。

    2. 技术参数


    | 参数名称 | 具体值 |

    | 额定电压(IEC/EN 60664-1) | 500V (III/3) |
    | 冲击电压(IEC/EN 60664-1) | 6kV (III/3) |
    | 额定电流(IEC/EN 60664-1) | 13.5A |
    | 连接技术 | 推入式 CAGE CLAMP® |
    | 可连接导线材料 | 铜 |
    | 导线横截面积范围 | 1 mm² |
    | 固体导线 | 0.14…1.5 mm² / 24…16 AWG |
    | 细丝导线 | 0.14…1.5 mm² / 24…16 AWG |
    | 端子长度 | 9…11 mm / 0.35…0.43 英寸 |
    | 极数 | 12 |
    | 连接点总数 | 24 |
    | 潜在总数 | 12 |
    | 线束方式 | 前端进线 |
    | 尺寸 | 宽度:42.7 mm / 1.681 英寸 高度:40.5 mm / 1.594 英寸 深度:25 mm / 0.984 英寸 |
    | 材料 | 绝缘材料:聚酰胺66(PA 66) |
    | 重量 | 32.72 克 |

    3. 产品特点和优势


    - 推入式连接技术:采用WAGO专利的CAGE CLAMP®技术,实现快速、可靠且无工具的安装。
    - 高过电压等级:符合EN 61984标准,额定冲击电压高达6kV,确保在高压环境下的安全使用。
    - 宽泛的适用范围:可连接多种规格的铜导线,支持细丝导线及带套管导线。
    - 高效的空间利用率:紧凑的设计使得连接器可以在有限空间内安装更多导线。

    4. 应用案例和使用建议


    应用案例:此连接器适用于配电箱、工业控制系统、通信设备和大型机房等场合,特别适合需要频繁插拔的场合。在楼宇自动化系统中,该连接器可以连接传感器和执行器,提供可靠的信号传输通道。
    使用建议:
    - 保持清洁:定期清理接触点,避免尘埃和污垢影响接触可靠性。
    - 正确使用工具:使用配套工具操作,确保安装过程的安全性和准确性。
    - 合理规划走线:在实际安装时,建议提前规划好导线走向,以便于后期维护和检修。

    5. 兼容性和支持


    - 兼容产品:该连接器可与锁紧装置、工具和标记配件配合使用,具体如下:
    - 锁紧杠杆:型号2022-151/2022-152
    - 操作工具:型号210-647/210-648/210-719
    - 标记配件:型号2009-113及其变体
    - 防护警告标记:型号2000-115
    - 应力缓解板:型号734-430
    技术支持:
    - 该产品由WAGO公司生产,提供详尽的技术支持和售后服务。
    - 用户可以通过电话、邮件等方式联系WAGO获取帮助。

    6. 常见问题与解决方案


    - Q1: 连接不牢固怎么办?
    - A1: 检查是否按照操作规范正确安装;如使用工具辅助插拔,确保接触面干净且无损坏。
    - Q2: 导线无法完全插入怎么办?
    - A2: 检查导线直径是否符合要求;确保端子长度适中。
    - Q3: 使用过程中出现异常声音怎么办?
    - A3: 检查是否有异物进入连接器内部;确认连接处无松动现象。

    7. 总结和推荐


    综上所述,WAGO 2020-212/000-037是一款性能优越的2导线插座连接器,具备高可靠性和广泛的应用范围。凭借其先进的推入式连接技术和优异的电气特性,该产品成为许多严苛环境中理想的选择。强烈推荐在需要频繁插拔且对安全性要求较高的应用场景中使用。
    如果对产品有任何疑问或需求,欢迎联系WAGO官方客服获取进一步的支持与指导。

2020-212/000-037参数

参数
零件状态 在售
包装方式 盒装

2020-212/000-037厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。
