770-503/021-000

产品分类: 接线座- 配件
厂牌: WAGO
产品描述:
供应商型号: 770-503/021-000
供应商: 云汉优选
标准整包数: 25

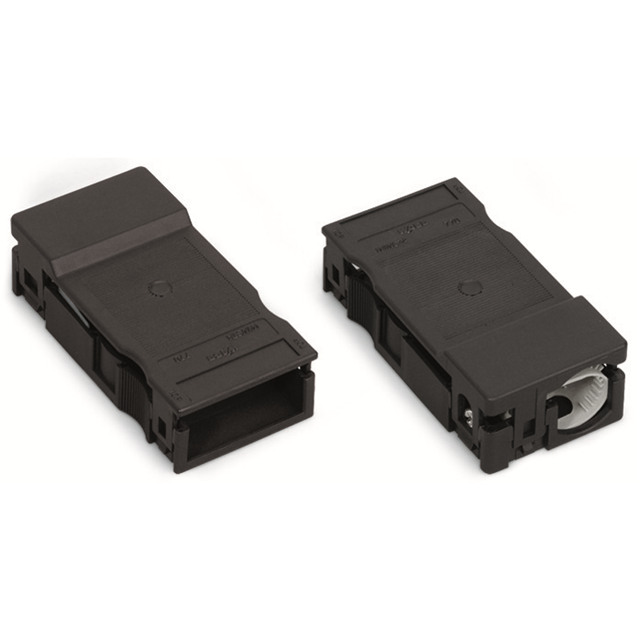

WAGO 接线座- 配件 770-503/021-000

770-503/021-000概述

    WAGO Strain Relief Housing 770-503/021-000 技术手册

    产品简介


    WAGO Strain Relief Housing 770-503/021-000 是一款专为电缆保护而设计的产品。这款外壳采用高品质材料制成,旨在确保电缆连接的稳固性和可靠性。本产品特别适用于工业自动化、电力系统、建筑自动化以及其他需要稳定电缆连接的应用场景。3 极的设计使其能够适应多种类型的电缆,从而增加了其适用范围。

    技术参数


    - 极数: 3 极
    - 可接线径: 9 … 13 毫米
    - 剥离长度: 71 毫米
    - 几何尺寸: 宽度 34.6 毫米,高度 15 毫米,深度 50 毫米
    - 机械参数: 防护等级 IP20
    - 环境要求: 工作温度范围 -35°C 到 85°C
    - 重量: 15.683 克
    - 绝缘材料: 聚酰胺 66 (PA 66)
    - 阻燃等级: UL94 V0

    产品特点和优势


    WAGO Strain Relief Housing 770-503/021-000 的主要特点是其高强度的防护等级和宽泛的工作温度范围。聚酰胺 66 材料保证了出色的抗老化和阻燃性能。此外,IP20 的防护等级意味着该产品可以在大多数室内环境下提供可靠的保护。这些特性使其成为许多严苛环境中理想的电缆连接选择。

    应用案例和使用建议


    这款外壳广泛应用于工业自动化系统中,用于保护重要的信号传输电缆不受外力损伤。例如,在工厂自动化的控制系统中,该外壳可以保护电源和通信电缆免受意外拉扯或磨损。使用时,建议按照标准操作程序进行电缆的剥离和安装,以确保最佳的防护效果。如果需要更高的防护等级,可以考虑配合其他防尘防水配件一起使用。

    兼容性和支持


    该产品与 WAGO 的标记附件 210-333 兼容,后者可以作为 DIN A4 纸张形式的标签条,便于管理和识别不同电缆。WAGO 还提供了 CAD 文件的下载,方便客户在工程设计中进行精确建模。如果用户有任何问题,可以通过电话或邮件与 WAGO 直接联系,获取技术支持和帮助。

    常见问题与解决方案


    - Q: 如何正确安装此外壳?
    - A: 首先根据产品说明书对电缆进行正确的剥离处理,然后将电缆插入外壳,确保连接牢固并密封良好。
    - Q: 该外壳的防护等级是什么?
    - A: 该外壳具有 IP20 防护等级,适合大多数室内应用。
    - Q: 该外壳是否支持特殊环境下的使用?
    - A: 该外壳的工作温度范围较广(-35°C 至 85°C),因此可以在各种环境下可靠使用。

    总结和推荐


    综上所述,WAGO Strain Relief Housing 770-503/021-000 是一个非常实用且高性能的电缆保护解决方案。其广泛的适用温度范围和高防护等级使得它成为工业自动化系统的理想选择。强烈推荐在需要可靠电缆保护的场合使用该产品。

770-503/021-000参数

参数
安装方式 导线安装
零件状态 在售
包装方式 盒装

770-503/021-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

770-503/021-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 配件 WAGO 770-503/021-000 770-503/021-000数据手册

770-503/021-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
