首页  >  产品百科  >  741-408

741-408

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: Q-741-408
供应商: WAGO
标准整包数: 20
WAGO 接线板-线至板 741-408

741-408概述

    电子元器件产品技术手册解析

    产品简介

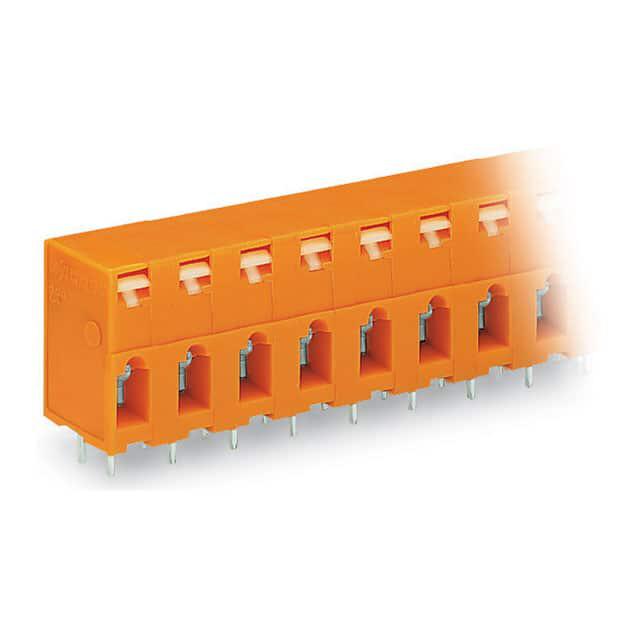

    本文档针对WAGO公司的741-408型号的端子排进行详细介绍。这款端子排配备了CAGE CLAMP®连接技术和操作按钮,适用于线径为0.08至2.5毫米平方(或AWG 28至12)的导线。该产品主要用于电气安装领域,能够有效连接和固定电线,具有出色的电气性能和机械稳定性。

    技术参数


    - 电气参数:
    - 额定电压:400V (类别III/等级2)
    - 冲击电压:6kV (类别III/等级2)
    - 额定电流:16A
    - 绝缘材料:聚酰胺66 (PA 66),耐火等级UL 94 V0
    - 端子排高度:22.5毫米
    - 接线方向:垂直于电路板
    - 适用导线截面积范围:0.08至2.5毫米平方
    - 导线绝缘长度:5至6毫米
    - 极数:8
    - 机械参数:
    - 焊针长度:4毫米
    - 印刷电路板孔径:1.1毫米(±0.1毫米)
    - 总长度:(极数-1)×7.62毫米+6.5毫米
    - 环境条件:
    - 工作温度范围:-60℃到+105℃

    产品特点和优势


    这款端子排具有以下几个显著特点:
    - 独特的操作按钮设计:确保用户操作的准确性和简便性。
    - 便于检测的设计:提供一种“提示”功能,方便检查接线状态。
    - 多样化的配置选项:可以根据需要通过WAGO公司定制不同颜色、极数或其他特定要求的版本。

    应用案例和使用建议


    这款端子排适合应用于各种工业和家用电气设备中,如电力分配系统、机械设备的电气接口等。为了更好地利用这一产品,建议遵循以下几点:
    - 在连接导线时要确保绝缘层被完全剥离且不超出规定的长度范围。
    - 确保操作按钮被正确按下以保证良好的电接触。
    - 定期检查和清洁以保持长期可靠的工作状态。

    兼容性和支持


    WAGO公司还提供了配套的电线套管(如型号216-101到216-104),它们能与本产品良好配合使用。此外,对于任何安装过程中遇到的问题,可以通过电话或者邮件向WAGO的技术支持团队咨询,他们将为您提供及时有效的帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 端子排无法正常通电 | 检查导线连接是否正确及充分,确认焊点无虚焊现象。|
    | 连接不稳定 | 调整操作按钮的压紧程度,确保接触良好。|
    | 导线过热 | 检查是否有过多的导线接入同一端子排,避免过载。|

    总结和推荐


    综上所述,WAGO的741-408端子排凭借其优异的电气特性和稳定的机械性能,在众多同类产品中脱颖而出。它不仅拥有便捷的操作体验,还能在极端环境下表现出色,是一款值得推荐的产品。无论是用于电力工程还是家庭自动化项目,这款端子排都是理想的选择。

741-408参数

参数
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

741-408厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

741-408数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 741-408 741-408数据手册

741-408封装设计

查看详情并下载
Symbol
Footprint
3D Model
