232-216/026-000

产品分类: 接线条和转动板
厂牌: WAGO
产品描述: Conn Terminal Block F 16 POS 5mm RA Cable Mount 14A Box
供应商型号: Q-232-216/026-000
供应商: 云汉优选
标准整包数: 25

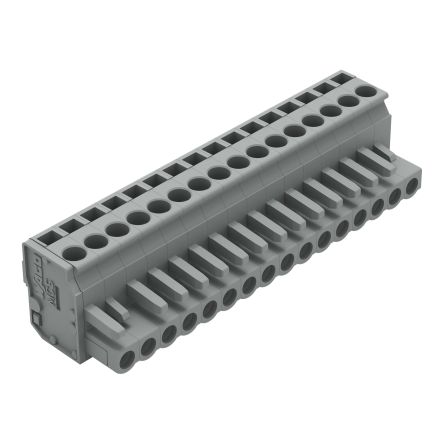

WAGO 接线条和转动板 232-216/026-000

232-216/026-000概述

    电子元器件产品技术手册概述

    产品简介


    本文档详细介绍了一款多连接系统(Multi Conn. System)中的插头产品,型号为232-216/026-000。这款插头为直角设计,具备16个触点,触点间距为5毫米/0.197英寸,具有镀金手指、集成固定法兰等特点,适用于各种需要高可靠性的电气连接场合。

    技术参数


    - 触点数: 16
    - 触点间距: 5毫米 / 0.197英寸
    - 横截面积范围: 0.08平方毫米至2.5平方毫米(对应于28 AWG到12 AWG)
    - 额定电压: 250伏(EN标准)
    - 峰值耐受电压: 4千伏
    - 污染等级: 3
    - 额定电流: 14安培(EN标准)
    - 重量: 29.91克
    - 颜色: 灰色
    - 高度: 19.9毫米(0.783英寸)
    - 宽度: 82.4毫米(3.244英寸)
    - 深度: 22.75毫米(0.896英寸)
    - 剥线长度: 8毫米至9毫米(0.33英寸)

    产品特点和优势


    该插头具备多种独特功能和优势:
    - 高可靠性: 经过严格的测试,确保在恶劣环境下仍能稳定工作。
    - 易于安装: 具有集成固定法兰,简化了安装过程。
    - 高性能连接: 采用CAGE CLAMP®连接技术,确保可靠的电气连接。
    - 广泛适用: 可用于工业自动化、楼宇自动化等多个领域,满足不同应用场景的需求。

    应用案例和使用建议


    此插头适合在需要大量电气连接的环境中使用,如工厂自动化控制系统、楼宇自动化系统等。例如,在工业自动化控制中,它可连接PLC控制器与各种传感器、执行器。使用时,应确保剥线长度正确,以保证良好的接触效果;在安装过程中,要仔细检查固定法兰的位置,确保稳固安装。

    兼容性和支持


    该插头与同一系列的插座兼容,可用于WAGO的多连接系统中。制造商提供全面的技术支持和售后服务,确保客户能够充分利用产品的所有功能。

    常见问题与解决方案


    1. 问题: 连接不稳定
    - 解决方案: 检查剥线长度是否正确,重新剥线并插入。
    2. 问题: 触点烧毁
    - 解决方案: 确保连接符合规定的电流和电压限制。
    3. 问题: 插拔不顺畅
    - 解决方案: 清理插头内部灰尘,确保没有异物阻碍。

    总结和推荐


    该多连接系统插头凭借其卓越的可靠性和广泛的适用性,是工业自动化和楼宇自动化领域的重要选择。通过上述详细的技术参数、优势特点及使用建议,可以判断该产品在大多数应用场景中均表现优异。强烈推荐此产品给需要高可靠性连接的工程技术人员选用。

232-216/026-000参数

参数
安装方式 导线安装
零件状态 在售
包装方式 盒装

232-216/026-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

232-216/026-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线条和转动板 WAGO 232-216/026-000 232-216/026-000数据手册

232-216/026-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ ¥ 44.7684
库存: 75
起订量: 25 增量: 25
交货地:
最小起订量为:25
合计: ¥ 1119.21
