首页  >  产品百科  >  254-843

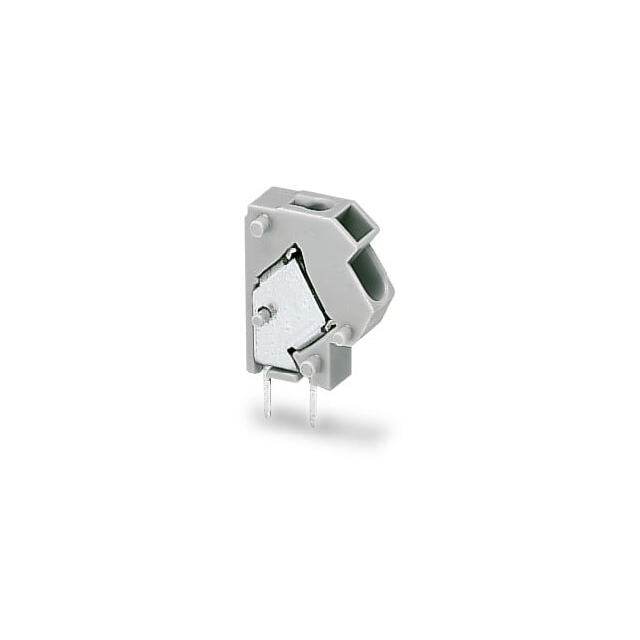

254-843

产品分类: 接线板-线至板
厂牌: WAGO
产品描述: Stackable PCB Terminal Block, 2.5 mm2, Pin spacing 5-5.08 mm, 1-pole, Push Wire
供应商型号: Q-254-843
供应商: WAGO
标准整包数: 100
WAGO 接线板-线至板 254-843

254-843概述


    产品简介


    WAGO 254-843是一款1导体PCB端子台,适用于定制的端子条组装。它具有两个焊针/极,单极配置,引脚间距为5/5.08毫米(0.2英寸),采用模块化设计。该端子台能够通过螺丝刀驱动的PUSH WIRE®技术实现压入式接线,可以接合实心和带绝缘套管的细股导线。它还配有测试插座,方便直径为2毫米的测试插头插入,非常适合空间受限的应用场合。此外,还可以提供双导体连接版本。

    技术参数


    - 极数:1
    - 引脚间距:5/5.08毫米(0.2英寸)
    - 总连接点数:1
    - 总电位数:1
    - 颜色:浅灰色
    - 污染等级(根据IEC/EN 60664-1):2级
    - 额定电压(EN 1):320伏特
    - 浪涌电压(EN 1):4千伏特
    - 额定电流(EN 1):24安培
    - 过电压类别(EN 2):II级
    - 污染等级(EN 2):2级
    - 额定电压(EN 2):630伏特
    - 浪涌电压(EN 2):4千伏特
    - 额定电流(EN 2):24安培
    - 过电压类别(EN 3):III级
    - 污染等级(EN 3):3级
    - 额定电压(EN 3):320伏特
    - 浪涌电压(EN 3):4千伏特
    - 额定电流(EN 3):24安培
    - 单个连接对象数:1
    - 接线技术:PUSH WIRE®
    - 接线范围:实心导线0.5至2.5平方毫米(20至12AWG),细股带绝缘套管导线0.5至1.5平方毫米
    - 剥离长度:10至12毫米(0.39至0.47英寸)
    - 导线进入角度:45度
    - 焊接引脚排列方式:直线排列
    - 焊接引脚长度:4毫米
    - 焊接引脚宽度(A):0.5毫米
    - 焊接引脚宽度(B):0.75毫米
    - 钻孔直径(公差):1.1(+0.1)毫米
    - 材料组:I类
    - 绝缘材料:聚酰胺66(PA66),UL 94阻燃等级V0
    - 极限温度范围:-60°C至105°C
    - 夹紧弹簧材料:铬镍不锈钢(CrNi)
    - 接触材料:电解铜(Ecu)
    - 接触镀层:锡镀层
    - 火负荷:0.018兆焦耳
    - 重量:1.068克
    - 宽度:6.7毫米(0.264英寸)
    - 高度:19.7毫米(0.776英寸)
    - 表面高度:15.7毫米(0.618英寸)
    - 长度:13.5毫米(0.531英寸)

    产品特点和优势


    WAGO 254-843的主要特点是其高效的PUSH WIRE®技术,使得接线过程更加便捷和可靠。此外,它的紧凑设计使其成为空间受限场合的理想选择,而其优异的电气性能则保证了长期稳定的工作。浅灰色的设计使其易于识别和维护,特别是在密集安装环境中。

    应用案例和使用建议


    应用案例:
    这款端子台广泛应用于工业自动化、楼宇自动化和智能控制等领域。例如,在一个小型PLC控制系统中,它可以用于连接传感器和执行器,以确保信号传输的安全和稳定。
    使用建议:
    - 在接线前,务必确认导线规格符合要求,并正确剥离导线末端。
    - 定期检查连接点,确保没有松动或损坏的情况发生。
    - 对于需要频繁拆卸和重新接线的应用,考虑使用带有快速断开功能的产品版本。

    兼容性和支持


    WAGO 254-843可以与其他标准尺寸的PCB端子条兼容,方便用户根据具体需求进行灵活配置。WAGO公司提供了全面的技术支持和售后服务,包括在线资源、技术支持热线和现场服务,确保用户在使用过程中无后顾之忧。

    常见问题与解决方案


    Q: 如何正确接线?
    A: 确保导线规格符合产品要求,并按照PUSH WIRE®技术规范进行操作。如果导线无法正常压入,可能需要检查是否有损伤或异物阻碍。
    Q: 如何清洁端子块?
    A: 使用压缩空气或软毛刷清除灰尘和杂物。避免使用溶剂或湿布直接擦拭,以免损害绝缘材料。
    Q: 端子块的预期使用寿命是多少?
    A: 在正常操作条件下,WAGO端子块的预期寿命通常超过10年。定期维护和正确的接线方法将有助于延长其使用寿命。

    总结和推荐


    WAGO 254-843以其高效、可靠的接线技术和优良的电气性能,在多种应用中表现出色。无论是空间受限的电路板还是需要频繁接线的控制系统,这款端子块都是一个理想的选择。鉴于其良好的性能和稳定性,我们强烈推荐使用这款产品。

254-843参数

参数
长*宽*高 5mm(长度)*15.7mm(高度)
安装方式 弹簧安装,推入式,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

254-843厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

254-843数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 254-843 254-843数据手册

254-843封装设计

查看详情并下载
Symbol
Footprint
3D Model
