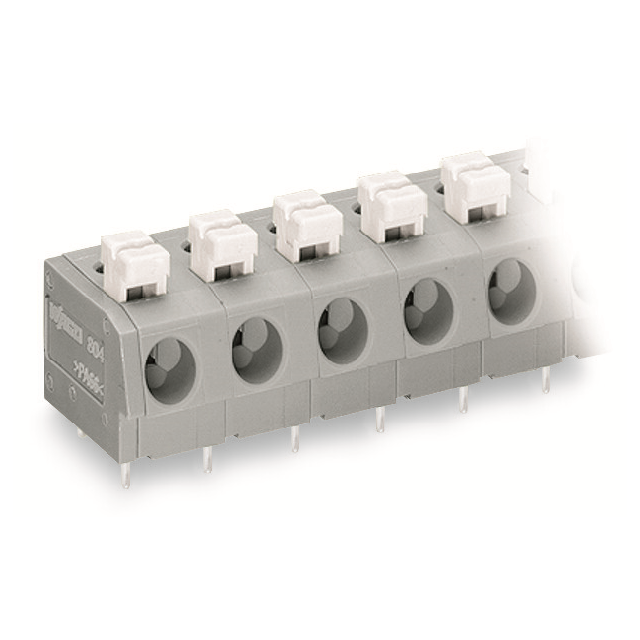

804-303

产品分类: 接线板-线至板
厂牌: WAGO
产品描述: PCB Terminal Block, Push-Button, 2.5 mm2, Pin Spacing 7.5 mm, 3 Poles, Push-in Cage Clamp
供应商型号: Q-804-303
供应商: WAGO
标准整包数: 55
WAGO 接线板-线至板 804-303

804-303概述

    # PCB终端块Push-in CAGE CLAMP® 技术手册解读

    产品简介


    WAGO生产的这款PCB终端块(Product ID: 804-303)是一款带有Push-in CAGE CLAMP®连接技术和推钮操作的工业级产品,主要应用于印刷电路板连接场景。其独特的设计能够实现对固体导线和带套管的细绞线的便捷插入连接,同时通过其宽大的导线入口,可以支持最大12 AWG的导线规格(对应截面积为2.5 mm²)。此外,产品还提供可选的导线间距扩展器模块以及定制化内部共用版本(例如接地共用)。这种设计非常适合自动化控制系统、工业电子设备及复杂接线环境中的信号传输与分配任务。
    主要功能
    - Push-in CAGE CLAMP® 推入式免螺丝端子连接技术;
    - 支持固态和带套管的细绞线连接;
    - 提供不同间距选项,适合多极布线需求;
    - 集成推钮操作结构,便于安装调试。
    应用领域
    广泛用于电力系统、过程控制、工业自动化等领域,特别是在需要可靠稳定连接的环境中表现尤为突出。

    技术参数


    以下是该产品的关键性能指标和技术规格:
    | 参数名称 | 值 |

    | 额定电压(III/3) | 320 V |
    | 冲击耐压等级(III/3) | 4 kV |
    | 额定电流 | 24 A |
    | 导线尺寸范围 | 固体导线:0.25-2.5 mm² |
    细绞线:0.25-2.5 mm² |
    | 针间距 | 7.5 mm (0.295 in) |
    | 外形尺寸(长×宽×高) | 21.5 mm × 18.1 mm × 14.5 mm |
    | 工作温度范围 | -60°C 至 +105°C |
    | 绝缘材料 | 聚酰胺66 (PA66) |
    | 火焰等级 | UL94 V0 |
    注:上述数值均基于IEC/EN 60664-1标准,同时满足UL及CSA认证要求。

    产品特点和优势


    1. 高可靠性:采用Push-in CAGE CLAMP®连接技术,保证了长久稳定的机械和电气连接性能。
    2. 易操作性:集成推钮设计使得导线插入更加简便,尤其适合现场快速安装场景。
    3. 多样化配置:支持多种导线规格和针间距选择,满足不同应用场景的需求。
    4. 环保安全:符合国际防火等级标准(UL94 V0),确保长期使用的安全性。
    5. 高兼容性:广泛适用于各种工业标准电路板,且具备良好的扩展能力。

    应用案例和使用建议


    应用案例
    此款PCB终端块常用于楼宇自动化、生产线监控系统、能源管理系统等项目中,特别是在需要频繁插拔或更换导线的应用场合下表现出色。
    使用建议
    - 在安装时需注意确保导线的长度符合推荐范围(10-11 mm),以避免接触不良。
    - 若存在较大电流或振动情况,建议选用更大额定值的产品。
    - 定期检查连接点状态,及时清理可能存在的灰尘或氧化物。

    兼容性和支持


    该产品与其他同类PCB连接件具有较高的通用性,能够无缝对接主流厂商的电路板设计。WAGO公司提供了全面的技术支持服务,包括产品手册下载、在线FAQ查询以及专业的售前售后咨询服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 导线无法完全插入 | 检查导线是否符合尺寸要求,调整压入力度。|
    | 连接处接触不良 | 确保导线插入到位,必要时重新紧固。 |
    | 产品过热现象 | 减少负载量或升级更高功率版本产品。 |

    总结和推荐


    综上所述,WAGO 804-303型号的PCB终端块凭借其卓越的连接性能、灵活的配置选项以及良好的市场口碑,无疑是工业级电子连接领域的优选之一。对于追求高效、稳定连接解决方案的专业人士来说,它无疑是一个值得信赖的选择。因此,我们强烈推荐这一产品用于各类复杂的电子设备和控制系统中。

804-303参数

参数
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

804-303厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

804-303数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 804-303 804-303数据手册

804-303封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
55+ ¥ 8.3243
库存: 55000
起订量: 55 增量: 55
交货地:
最小起订量为:55
合计: ¥ 457.83
