869-314

产品分类: 接线板-专用
厂牌: WAGO
产品描述:
供应商型号: Q-869-314
供应商: 期货订购
标准整包数: 100

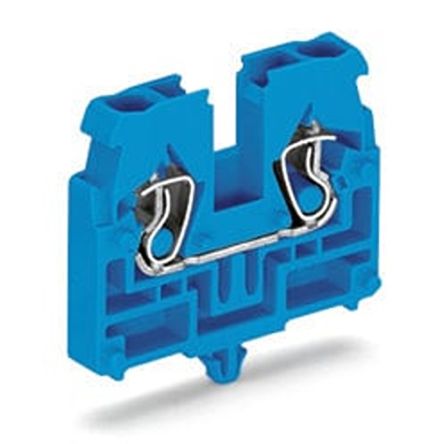

WAGO 接线板-专用 869-314

869-314概述

    电子元器件产品技术手册

    产品简介

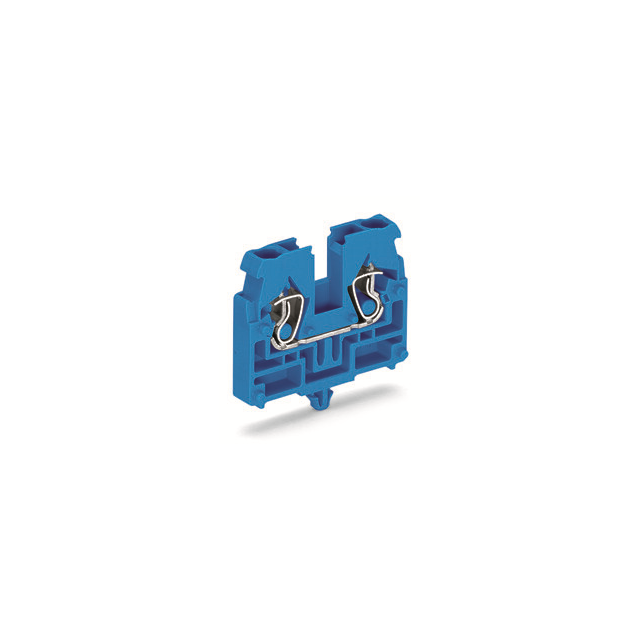

    本文档介绍的是WAGO公司的中心终端块(Item Number: 869-314),这是一款专为特定安装要求设计的产品,适用于厚度为0.6到1.2毫米的安装板。该产品采用了快速插拔式安装脚,并且符合Ex i标准,可以在易燃易爆环境中安全使用。适用于工业控制、自动化系统等领域。

    技术参数


    - 电气参数:
    - 额定电压:500V(III / 3)
    - 额定冲击电压:6kV(III / 3)
    - 额定电流:24A
    - 接线方式:前向接入
    - 连接数据:
    - 连接技术:CAGE CLAMP®
    - 操作工具类型:操作工具
    - 可连接导体材料:铜
    - 实心导体范围:0.08 … 2.5 mm² / 28 … 12 AWG
    - 细绞线导体范围:0.08 … 4 mm² / 28 … 12 AWG
    - 剥皮长度:6 … 7 mm / 0.24 … 0.28 Inch
    - 连接点数量:2
    - 电位数:1
    - 几何尺寸:
    - 宽度:5 mm / 0.197 inch
    - 高度:27.6 mm / 1.087 inch
    - 深度:33.4 mm / 1.315 inch
    - 机械数据:
    - 设计:水平
    - 安装类型:快装式安装脚
    - 标记级别:侧面标记
    - 材料:蓝色
    - 商业数据:
    - 原产国:德国
    - GTIN:4044918480031

    产品特点和优势


    这款中心终端块具备快速插拔式安装脚,简化了安装过程并提高了安装效率。其额定电压和电流较高,使其能在恶劣的电气环境下可靠运行。此外,其适用范围广泛,可用于多种工业控制系统中。

    应用案例和使用建议


    该产品主要用于需要安装于0.6至1.2毫米厚金属板的应用场合。如工业控制系统、自动化生产线等领域。在安装过程中应注意正确的剥皮长度和导体连接方式以确保连接稳定可靠。同时,在复杂的电气系统中使用时,可配合相应的保护装置来提高系统的整体安全性。

    兼容性和支持


    WAGO提供了多种配件支持,例如用于终端块的绝缘端盖(Item No. 869-375)、推入式跳线条(Item No. 870-402)等。此外,WAGO还提供了一系列安装工具,如操作工具(Item No. 210-657)。这些配件能增强系统的兼容性和可扩展性,便于用户根据需求选择合适的配件。

    常见问题与解决方案


    1. Q: 连接不稳定怎么办?
    - A: 检查导体剥皮长度是否符合规格,确保连接紧固,必要时可重新剥皮后再连接。

    2. Q: 额定电压超载怎么办?
    - A: 确保所用电路不超过产品的额定电压,必要时可使用相应的过压保护装置。
    3. Q: 产品寿命有限怎么办?
    - A: 确保在合适的环境中使用,避免长时间暴露于高温、高湿环境中,定期检查并更换磨损部件。

    总结和推荐


    综上所述,WAGO的中心终端块869-314是一款性能稳定、结构紧凑的产品,适合各种工业应用环境。其快速插拔式安装方式显著提升了安装效率,而广泛的兼容性和完善的售后服务使得该产品在市场上具有较强的竞争力。因此,推荐给对可靠性和稳定性有较高要求的工业控制和自动化系统项目。

869-314参数

参数
安装方式 直接安装
零件状态 在售
包装方式 盒装

869-314厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

869-314数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-专用 WAGO 869-314 869-314数据手册

869-314封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 5.928
200+ ¥ 5.7
库存: 200000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 592.8
直接购买
加入购物车
