739-335

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: Q-739-335
供应商: 云汉优选
标准整包数: 55

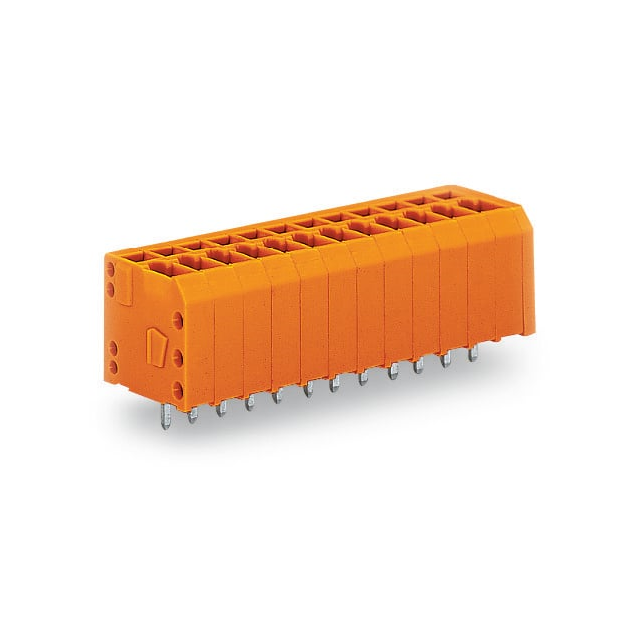

WAGO 接线板-线至板 739-335

739-335概述

    PCB Terminal Strip 1 Solder Pin 技术手册解析

    1. 产品简介


    PCB Terminal Strip 1 Solder Pin 是一款适用于印刷电路板(PCB)的端子排产品,主要用于连接各种导线和电缆。该产品具有多种型号,编号从739-332到739-342不等。它主要用于需要高可靠性、耐用性和易操作性的应用场景,如工业控制、自动化系统、通讯设备等领域。

    2. 技术参数


    - Cross section1: 0.08 - 1.5 mm²
    - Cross section2: 28 - 14 AWG
    - Strip length: 5 - 6 mm
    - Measured voltage: 320 V
    - Measured shock voltage: 4 kV
    - Pollution degree: 2
    - Current intensity: 2 A
    - RM (PIN SPACING): 3.81 mm
    - P (NO. OF POLES): 5
    - Height: 12.3 mm
    - Width: 20.55 mm
    - Depth: 13.4 mm
    - No. of connection Points: 5
    - No. of potentials: 5
    - COLOR: 橙色
    - WEIGHT: 3.539 g

    3. 产品特点和优势


    - 多极连接:每个端子排最多可以安装5个接线点,适合复杂电路的连接需求。
    - 高强度电压耐受:能够承受高达4 kV的冲击电压,确保在高压环境下稳定运行。
    - 优良的机械强度:采用高标准的焊接引脚设计,保证长期使用下的可靠性和稳定性。
    - 便于识别:橙色的颜色标识使其在复杂的布线环境中容易辨认。

    4. 应用案例和使用建议


    应用案例:适用于需要高电流密度和高可靠性的工业控制系统,如自动化生产线、电源分配系统等。
    使用建议:
    - 在布线过程中,要确保接线点之间的距离符合标准,以避免短路风险。
    - 安装时注意不要过度弯曲引脚,以免造成损坏。
    - 使用专用工具进行焊接,以确保焊接质量。

    5. 兼容性和支持


    该产品与标准的PCB设计兼容,可以在常见的自动化和控制设备中使用。厂商提供了详尽的技术支持文档和售后服务,确保用户能够获得及时的帮助和指导。

    6. 常见问题与解决方案


    - 问题1: 接线点无法牢固固定。
    - 解决办法: 确保接线点清洁无污渍,并正确使用压线钳进行压接。
    - 问题2: 端子排出现烧焦现象。
    - 解决办法: 检查接线是否过载,并确保良好的散热条件。
    - 问题3: 焊接后端子排不稳固。
    - 解决办法: 重新检查焊接工艺,必要时使用助焊剂增强焊点牢固度。

    7. 总结和推荐


    PCB Terminal Strip 1 Solder Pin 的多极设计、高电压耐受能力和稳定的焊接引脚使其成为工业应用的理想选择。它不仅具备出色的性能表现,还具有广泛的兼容性和良好的技术支持。综上所述,这款产品是值得推荐的高品质电子元器件。

739-335参数

参数
安装方式 夹子安装,弹簧安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

739-335厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

739-335数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 739-335 739-335数据手册

739-335封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
55+ ¥ 10.1741
库存: 165
起订量: 55 增量: 55
交货地:
最小起订量为:55
合计: ¥ 559.57
