855-605/1500-501

产品分类: 电流互感器
厂牌: WAGO
产品描述: 1.5KA 50Hz~60Hz 底座安装 95mm*35mm*114.85mm
供应商型号: Q-855-605/1500-501
供应商: 云汉优选
标准整包数: 1

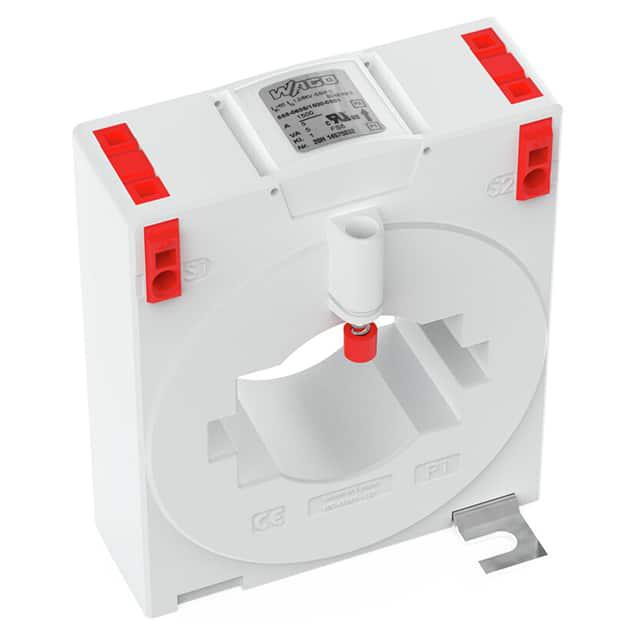

WAGO 电流互感器 855-605/1500-501

855-605/1500-501概述

    # WAGO 855 Series Plug-In Current Transformers: A Comprehensive Guide

    产品简介


    WAGO 855系列插件式电流互感器是一款专门用于交流网络的感应型单导线电流互感器。其设计旨在提供高精度的电流测量,适用于各种电力系统。这些电流互感器具备出色的可靠性和耐用性,广泛应用于工业自动化、配电系统、数据中心等多个领域。

    技术参数


    以下是WAGO 855系列插件式电流互感器的关键技术参数:
    - 二次侧额定电流: 1 A 和 5 A
    - 输入参数:
    - 额定连续热电流(\(I{cth}\)): 1.2 x \(IN\)
    - 额定短时热电流(\(I{th}\)): 60 x \(IN\)(最大100 kA),持续1秒
    - 最大操作电压(\(Um\)): 1.2 kV
    - 额定频率范围: 50 Hz 至 60 Hz
    - 过电流限制系数(FS): FS5 或 FS10(型号依赖,见铭牌)
    - 环境要求:
    - 操作温度范围: -5°C 至 +50°C
    - 存储温度范围: -25°C 至 +70°C
    - 最大操作海拔: 1000 米
    - 安全和保护:
    - 测试电压: 6 kVrms AC / 50 Hz / 1分钟
    - 绝缘等级: E
    - 连接方式:
    - 连接技术: CAGE CLAMP®
    - 导线横截面积范围: 0.08至4 mm² / 28至12 AWG
    - 剥线长度: 9至10 mm / 0.35至0.39英寸

    产品特点和优势


    WAGO 855系列插件式电流互感器的主要特点和优势如下:
    - 无螺钉接线技术: 采用CAGE CLAMP®连接技术,无需螺丝即可实现快速可靠的连接。
    - 多种安装选项: 提供多种安装选项,适应不同应用场景的需求。
    - 抗震抗振: 设计坚固,能够承受振动和冲击。
    - 高机械保持力: 具备强大的机械保持力,确保长期稳定运行。
    - 高过载能力: 能够连续承受120%的标称一次电流。
    - 低电压应用: 适用于最高操作电压达1.2 kV的低电压网络。
    - UL认证: 符合美国安全标准,获得UL认可组件证书。

    应用案例和使用建议


    应用案例
    - 工业自动化: 在工厂自动化系统中监测电流以优化能源管理。
    - 配电系统: 用于电力系统的电流监控,提高系统的可靠性和安全性。
    - 数据中心: 在大型数据中心中监测电流,确保供电系统的稳定运行。
    使用建议
    - 正确选择型号: 根据不同的电流和电压需求选择合适的型号。
    - 适当安装: 确保接线牢固且无松动,特别是在振动较大的环境中。
    - 定期检查: 定期进行检查和维护,确保电流互感器始终处于最佳工作状态。

    兼容性和支持


    - 兼容性: 本产品与其他电子元件和设备的兼容性良好,支持广泛的电力系统应用。
    - 技术支持: WAGO提供详尽的技术支持和售后服务,确保用户能够得到及时有效的帮助。

    常见问题与解决方案


    1. 问题: 接线不稳定
    - 解决方法: 检查并重新安装CAGE CLAMP®接头,确保所有连接都牢固。

    2. 问题: 电流读数不准确
    - 解决方法: 核实接线是否正确,排除电磁干扰影响;如有需要,更换新的电流互感器。

    3. 问题: 长时间高温环境下工作不稳定
    - 解决方法: 检查安装位置的散热情况,必要时增加散热措施。

    总结和推荐


    WAGO 855系列插件式电流互感器凭借其高度可靠的设计、卓越的性能和多样化的应用场景,在工业电力监控和自动化系统中具有显著的优势。无论是从技术规格还是从用户反馈来看,这款产品都是值得信赖的选择。综上所述,强烈推荐在各种电力系统和自动化项目中使用WAGO 855系列插件式电流互感器。

855-605/1500-501参数

参数
频率范围 50Hz~60Hz
电感值 -
匝数比 -
ET(伏特-时间) -
电流比 -
直流电阻(DCR) -
额定电流 1.5KA
长*宽*高 95mm*35mm*114.85mm
安装方式 底座安装
零件状态 在售
包装方式 盒装

855-605/1500-501厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

855-605/1500-501数据手册

厂牌 PDF简要描述 下载
WAGO 电流互感器 WAGO 855-605/1500-501 855-605/1500-501数据手册

855-605/1500-501封装设计

查看详情并下载
Symbol
Footprint
3D Model
