804-104

产品分类: 接线板-线至板
厂牌: WAGO
产品描述: Wago PCB端子排 照明连接器插座, 804系列, 4极, 4路
供应商型号: 804-104
供应商: 云汉优选
标准整包数: 1
WAGO 接线板-线至板 804-104

804-104概述


    产品简介

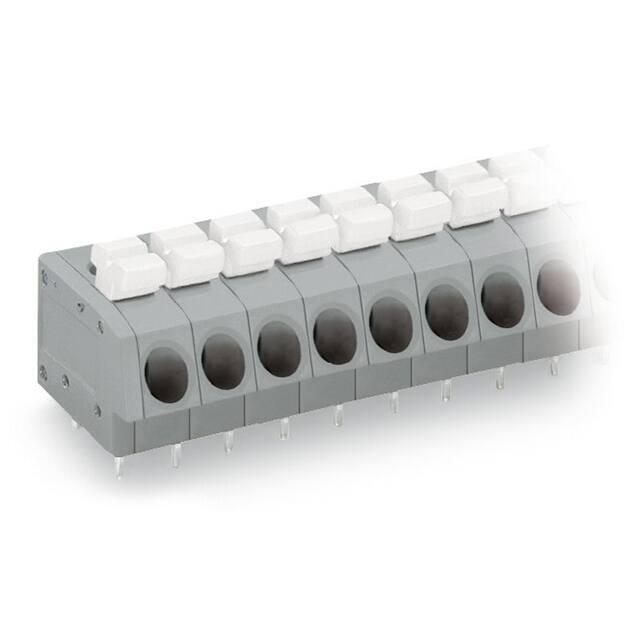

    本产品为单导体PCB端子条(1-CONDUCTOR PCB TERMINAL STRIP),配备两个焊锡针/极,并采用交错式针间距设计,间距为5毫米。该产品广泛应用于电路板连接及电力传输系统中,确保稳定的电气连接与可靠的机械固定。

    技术参数


    - 型号范围:804-102至804-116
    - 适用导线截面积:
    - mm²:0.25至2.5
    - AWG:20至12
    - 接线长度:10至11毫米
    - 测量电压:320伏
    - 测量冲击电压:4千伏
    - 污染等级:2级
    - 额定电流:最大24安培
    - 引脚间距:5毫米
    - 极数:4
    - 高度:14.4毫米
    - 宽度:21.5毫米
    - 深度:15毫米
    - 连接点数量:4个
    - 电位数:4个
    - 颜色:灰色

    产品特点和优势


    1. 稳固的机械连接:产品采用压接方式,确保导线与PCB板之间具有高可靠性的连接。
    2. 防误插设计:采用交错式针间距设计,有效防止插头误插入,提高安全性。
    3. 高耐电压能力:能够承受高达4千伏的冲击电压,适用于严苛的工业环境。
    4. 广泛的适用范围:支持从0.25mm²到2.5mm²的多种导线规格,适应性强。
    5. 易于安装:配备推拉按钮,方便用户快速安装与拆卸导线。

    应用案例和使用建议


    该产品适用于各种电子设备的内部连接,例如工业控制系统、电源管理模块、汽车电子设备等。为了保证最佳使用效果,建议在选择导线时考虑其载流能力和实际应用中的温度环境,以避免过热问题。

    兼容性和支持


    该产品适用于标准的PCB板和常见的电线规格,与市场上多数同类产品兼容。生产厂家提供详细的技术文档和支持服务,用户可以通过电话或邮件咨询相关问题,以便更好地了解产品的特性和正确使用方法。

    常见问题与解决方案


    1. 问题:安装过程中如何避免针间距错误?
    - 解决方案:确保按照设计要求使用正确的型号,严格按照制造商的安装指南进行操作。
    2. 问题:如何判断产品是否损坏?
    - 解决方案:通过外观检查是否有明显破损或变形;测试其电气性能是否符合技术参数要求。
    3. 问题:导线与端子接触不良怎么办?
    - 解决方案:重新压接导线,确保压接部位没有松动,同时检查是否有导线断裂或腐蚀情况。

    总结和推荐


    该产品在电气性能和机械可靠性方面表现出色,尤其适合用于高电流和高电压的应用场合。它具有良好的兼容性、易于安装和维护的特点,能够满足大多数应用场景的需求。因此,我们强烈推荐该产品作为高可靠性连接解决方案的选择。

804-104参数

参数
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

804-104厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

804-104数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 804-104 804-104数据手册

804-104封装设计

查看详情并下载
Symbol
Footprint
3D Model
