770-640

产品分类: 接线条和转动板
厂牌: WAGO
产品描述:
供应商型号: Q-770-640
供应商: 期货订购
标准整包数: 10
WAGO 接线条和转动板 770-640

770-640概述

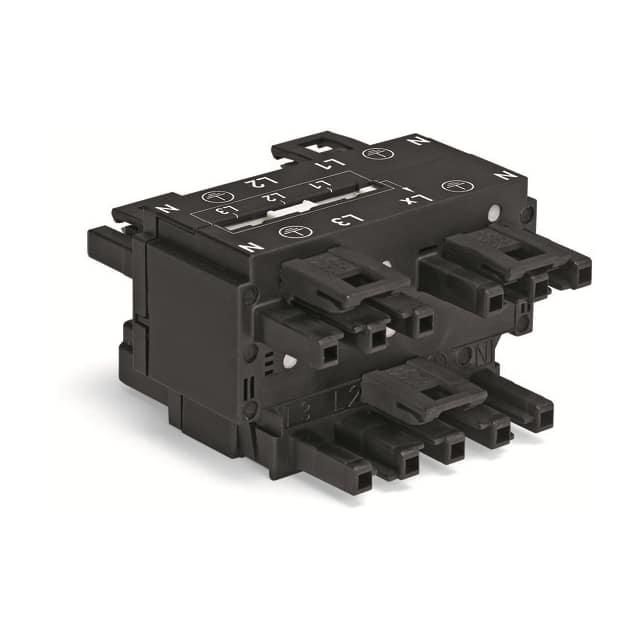

    # WAGO三相到单相分配连接器(型号770-640)技术手册

    产品简介


    本手册介绍了WAGO公司的三相到单相分配连接器(型号770-640)。这种连接器主要用于将三相电源转换为单相电源,适用于多种工业及商业应用。通过选择不同的相位,用户可以灵活地调整电力输出。该连接器具有5个输入端口和5个输出端口,适用于复杂且需要高可靠性的电气系统。它采用5极/3极设计,确保了安全和高效的电力传输。

    技术参数


    电气数据
    - 额定电压(III / 3):400V
    - 额定冲击电压(III / 3):6kV
    - 额定电流:25A
    - 额定电压(III / 3):2250V
    - 额定冲击电压(III / 3):24kV
    连接数据
    - 极数:5
    - 总电势数量:5
    几何数据
    - 插针间距:10 mm (0.394 in)
    - 宽度:64.8 mm / 2.551 英寸
    - 高度:41.1 mm / 1.618 英寸
    - 深度:62.75 mm / 2.47 英寸
    机械数据
    - 编码:A
    - 插拔力:约20至70牛顿(取决于极数)
    - 锁定插拔连接时的保持力:> 80牛顿
    - 解锁插拔连接时的拉出力:约20至70牛顿(取决于极数)
    环境要求
    - 工作温度范围:-35°C 至 85°C
    材料数据
    - 色彩:黑色
    - 绝缘材料:聚酰胺66 (PA 66)
    - 燃烧等级:UL94 V0
    - 接触材料:铜或铜合金,表面处理
    - 火灾负荷:1.359 MJ
    其他
    - 防护等级:IP20

    产品特点和优势


    该连接器的主要特点是其强大的电气性能和可靠的机械结构。通过采用优质的材料和先进的制造工艺,该连接器能够在极端环境下提供稳定可靠的电力传输。此外,其锁定机制确保了即使在高振动环境中也能安全地保持连接状态。该产品独特的相位选择功能使得用户可以根据实际需求灵活调整输出,从而提高了系统的灵活性和适应性。其广泛的应用范围和优异的技术指标使其在市场上具有很强的竞争力。

    应用案例和使用建议


    这款连接器适用于多种工业和商业场合,例如工厂自动化、数据中心和办公建筑等。这些场所通常需要复杂的电力管理和稳定的电源供应。用户可以利用该连接器将三相电源高效、安全地转换为所需的单相电源。
    使用建议
    - 在安装过程中,确保所有连接点紧固且无松动,以保证最佳的电气性能和安全性。
    - 定期检查连接器的状态,特别是在恶劣环境下运行时,确保其正常工作。
    - 考虑使用合适的保护装置(如保险丝),以防止过载和短路等情况的发生。

    兼容性和支持


    该连接器与以下型号的产品兼容:
    - 安装附件:770-625、770-675
    - 保护盖:770-201、770-221、770-360
    WAGO公司提供了详尽的技术支持和维护服务。如果您有任何疑问或需要技术支持,请访问官方网站或直接联系客服。

    常见问题与解决方案


    常见问题
    1. 连接器出现松动
    - 解决方法:检查并重新紧固所有螺丝和连接件。
    2. 无法正确选择相位
    - 解决方法:确认选择了正确的相位,并按照手册中的步骤操作。
    3. 发生短路或过载
    - 解决方法:检查并更换适当的保护装置(如保险丝)。

    总结和推荐


    总的来说,WAGO 770-640三相到单相分配连接器是一款高性能、多功能的产品。它在电气性能、机械可靠性以及适用范围方面均表现出色,非常适合于工业和商业场合。我们强烈推荐此产品给那些需要高可靠性和灵活性电力管理解决方案的用户。

770-640参数

参数
安装方式 导线安装
零件状态 在售
包装方式 盒装

770-640厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

770-640数据手册

厂牌 PDF简要描述 下载
WAGO 接线条和转动板 WAGO 770-640 770-640数据手册
