750-325

产品分类: 其他工具
厂牌: WAGO
产品描述:
供应商型号: 750-325
供应商: 云汉优选
标准整包数: 1
WAGO 其他工具 750-325

750-325概述


    产品简介

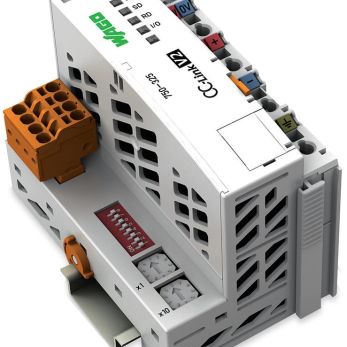

    WAGO CC-Link Fieldbus Coupler (Item No.: 750-325) 是一款专为连接 WAGO-I/O 系统到 CC-Link 现场总线网络而设计的耦合器。它支持 CC-Link 协议版本 V1.1 和 V2.0,并能够作为从站连接至 CC-Link 主站控制系统(如 PLC、PC 或 NC)。这款耦合器能够检测并管理所有连接的 I/O 模块,并创建一个本地过程映像,支持数字和模拟模块的数据交换。

    技术参数


    - 通信协议: CC-Link V1.1/V2.0(默认设置)
    - 循环周期: 1、2、4(默认设置)、8个周期
    - 主站最大节点数: 64
    - 波特率: 156 kbps 到 10 Mbps
    - 现场总线段长度: 最大 1200 米
    - 传输介质: 屏蔽铜电缆(2/3 x 0.5 mm²)
    - 站点地址: 1…4/4(默认设置)
    - 每个节点的最大模块数: 64
    - 输出过程映像:
    - 数字输出(RY): V1.1: 16, 48, 80, 112 位;V2.0: 16, 48, 80, 112 位(1 周期),16, 80, 144, 208 位(2 周期),48, 176, 304, 432 位(4 周期),112, 368, 624, 880 位(8 周期)及每系统区域 16 位。
    - 模拟输出(RWw): V1.1: 4, 8, 12, 16 字(16 位);V2.0: 4, 8, 12, 16 字(1 周期),8, 16, 24, 32 字(2 周期),16, 32, 48, 64 字(4 周期),32, 64, 96, 128 字(8 周期)
    - 输入过程映像:
    - 数字输入(RX): V1.1: 16, 48, 80, 112 位;V2.0: 16, 48, 80, 112 位(1 周期),16, 80, 144, 208 位(2 周期),48, 176, 304, 432 位(4 周期),112, 368, 624, 880 位(8 周期)及每系统区域 16 位。
    - 模拟输入(RWr): V1.1: 4, 8, 12, 16 字(16 位);V2.0: 4, 8, 12, 16 字(1 周期),8, 16, 24, 32 字(2 周期),16, 32, 48, 64 字(4 周期),32, 64, 96, 128 字(8 周期)

    产品特点和优势


    特点:
    - 双重协议支持:同时支持 CC-Link 协议 V1.1 和 V2.0,提供更高的灵活性。
    - 高效数据处理:可配置多种循环周期,适合不同速度和复杂度的应用。
    - 高度集成:自动检测连接的 I/O 模块并创建本地过程映像,简化系统集成。
    - 宽广的工作温度范围:-40°C 到 85°C,适用于严苛环境。
    - 高效率电源:最高可达 90% 的供电效率,减少能耗。
    优势:
    - 提升系统效率:支持高达 10 Mbps 的波特率,满足高速数据传输需求。
    - 增强可靠性:通过严格的质量控制和广泛测试,确保长期稳定运行。
    - 易于安装和维护:标准的 DIN 导轨安装方式,简单方便。
    - 广泛的适用性:适用于多种工业自动化应用场合,如工厂自动化、建筑自动化等。

    应用案例和使用建议


    应用案例:
    - 工厂自动化:此耦合器可用于自动化生产线,实现高效的 I/O 数据传输和控制。
    - 能源管理系统:配合 PLC 和其他控制设备,用于监控和控制能源使用情况。
    - 楼宇自动化:用于楼宇中的各种传感器和执行器的数据采集和控制。
    使用建议:
    - 环境适应性:考虑到可能的高温或低温环境,建议选用带有良好散热性能的外壳。
    - 布线规划:合理规划线路路径,避免信号干扰。
    - 模块管理:合理分配数字和模拟 I/O 模块的位置,提高整体系统的响应速度。

    兼容性和支持


    兼容性:
    - 与其他模块兼容:支持多达 64 个节点和每个节点最多 64 个模块,与大多数 WAGO-I/O 系统兼容。
    - 扩展性:可通过多个耦合器扩展系统规模,满足未来需求。
    支持和服务:
    - 厂商支持:提供全面的技术支持和培训服务,帮助客户快速解决问题。
    - 文档资源:提供详尽的产品手册、使用说明和 CAD 文件,便于工程师进行设计和维护。

    常见问题与解决方案


    常见问题及解决方案:
    - Q: 耦合器无法正常工作怎么办?
    - A: 检查电源连接和电压是否符合要求,确认波特率和站点地址设置正确。
    - Q: 数据传输速率慢如何优化?
    - A: 尝试调整循环周期设置,选择更合适的循环周期以提高数据传输速度。
    - Q: 如何确保数据的准确性?
    - A: 定期检查所有连接点,确保连接牢固无误,并保持良好的接地。

    总结和推荐


    总体而言,WAGO CC-Link Fieldbus Coupler (Item No.: 750-325) 是一款高性能的现场总线耦合器,特别适用于需要高数据传输速率和灵活协议支持的工业自动化应用。其独特的技术特点和卓越的可靠性使其在市场上具备较强的竞争力。对于需要高效、稳定的数据交换和控制系统的应用场景,推荐使用此产品。

750-325参数

参数
包装方式 盒装

750-325厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

750-325数据手册

厂牌 PDF简要描述 下载
WAGO 其他工具 WAGO 750-325 750-325数据手册

750-325封装设计

查看详情并下载
Symbol
Footprint
3D Model
