2092-1130

厂牌: WAGO
产品描述:
供应商型号: Q-2092-1130
供应商: WAGO
标准整包数: 100
WAGO 接线座- 接头/插头和插口 2092-1130

2092-1130概述


    产品简介

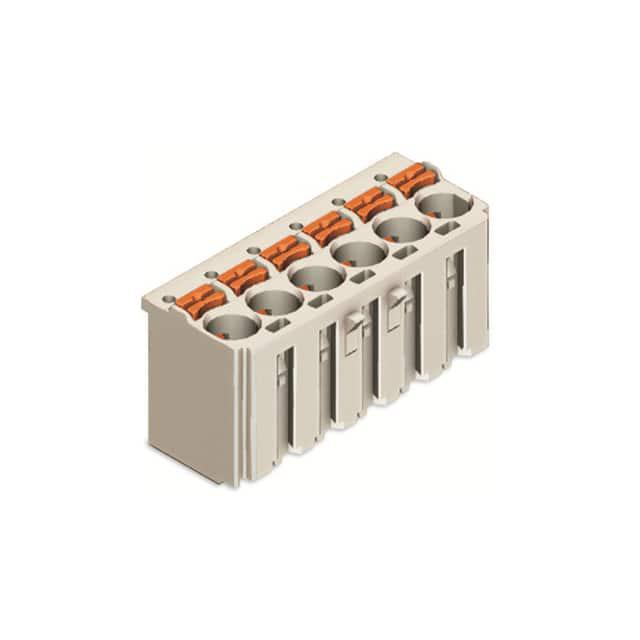

    2092-1130 单极母插头 是一款适用于各种导线连接需求的电子元器件。该产品属于 picoMAX 系列,具有强大的通用性和灵活性。它主要用于工业自动化、楼宇控制和其他需要可靠电气连接的领域。此母插头适用于各种类型的导线连接,无论是固体导线还是带有套管的细绞线都能轻松应对。

    技术参数


    - 额定电压:(III / 3) 250V, (III / 2) 320V, (II / 2) 630V
    - 额定冲击电压:(III / 3) 4 kV, (III / 2) 4 kV
    - 额定电流:16A
    - 导线尺寸:固体导线:0.2 至 2.5 mm²(24 至 12 AWG);细绞线:0.2 至 2.5 mm²(24 至 12 AWG)
    - 细绞线带套管:带有塑料套筒:0.25 至 1.5 mm²;无塑料套筒:0.25 至 2.5 mm²
    - 接触类型:推入式笼式弹簧 (Push-in CAGE CLAMP®)
    - 针间距:5 mm (0.197 英寸)
    - 宽度:50 mm / 1.969 英寸
    - 高度:16.2 mm / 0.638 英寸
    - 深度:13.4 mm / 0.528 英寸
    - 材质:绝缘材料为聚芳酰胺(PPA GF),阻燃等级达到 UL94 V0
    - 操作温度范围:-60°C 至 +100°C

    产品特点和优势


    2092-1130 单极母插头 具备多个显著的特点,使其在市场上具有竞争力。首先,它的 简单推入式终止设计 可以实现固体和带套管的细绞线的快速连接,无需任何特殊工具。其次,该产品具有 集成的锁定装置,可以防止意外断开,保证了连接的安全性。此外,它还提供 测试触点,可以在导线接入时进行平行测试,提高可靠性。如果需要,还可以选择配备 夹紧板,增加安装的灵活性和稳定性。

    应用案例和使用建议


    这款母插头广泛应用于工业控制系统、建筑自动化系统以及其他需要高可靠性和稳定性的连接场合。例如,在工厂自动化系统中,它可用于连接传感器和执行器,确保信号传输的稳定性。在实际应用中,确保导线尺寸和针间距相匹配 非常重要。同时,对于需要高频率插拔的应用场景,建议使用带有 锁定装置 的版本,以避免误触。

    兼容性和支持


    这款母插头可与其他符合 IEC/EN 60664-1 标准的电气组件配合使用。2092-1130 还提供了一系列兼容产品,如测试针、解锁工具和操作工具,这些都可以进一步增强其使用便捷性和功能性。厂商提供了全面的技术支持,包括软件库和 CAD 文件下载,方便用户进行设计和测试。

    常见问题与解决方案


    - 问题 1:如何判断导线是否正确插入?
    - 解决方案:使用 测试触点 检查导线插入情况,确保连接稳固且无松动。

    - 问题 2:产品温度范围为何如此宽广?
    - 解决方案:由于采用高强度绝缘材料和特殊金属材料,该产品可在极端温度条件下正常工作,确保长期稳定性能。

    总结和推荐


    总体来看,2092-1130 单极母插头 是一款性能优异、功能全面的电子元器件。其独特的设计理念和丰富的附加功能使其在各类电气连接应用中表现出色。特别是 简单易用的设计 和 高可靠性 特点,使其在市场上具有很强的竞争优势。因此,强烈推荐该产品用于需要高可靠性和稳定性的电气连接场合。

2092-1130参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

2092-1130厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2092-1130数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 2092-1130 2092-1130数据手册

2092-1130封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 56.9338
库存: 100000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 5693.38
直接购买
加入购物车
