257-459

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: Q-257-459
供应商: 期货订购
标准整包数: 25
WAGO 接线板-线至板 257-459

257-459概述


    产品简介

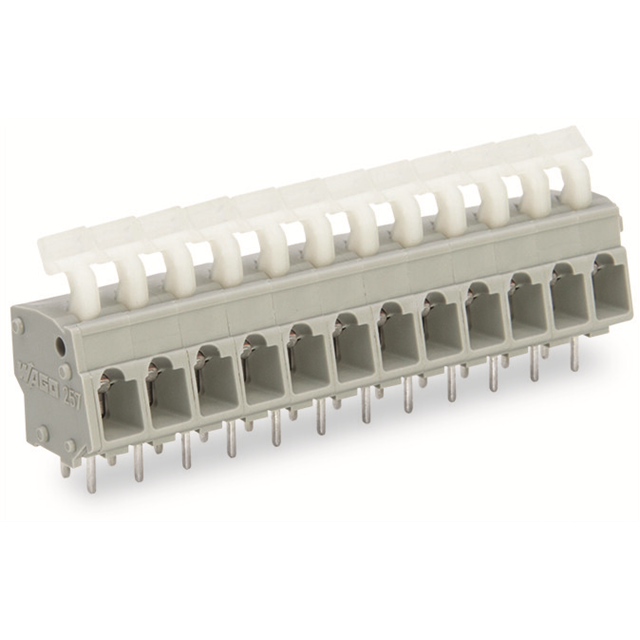

    本文介绍的是WAGO公司的型号为257-459的PCB终端块。这是一款具备按压按钮的多极终端块,主要用于印刷电路板上的连接。该产品具备CAGE CLAMP®连接技术,提供了多种颜色、标记和极数的选择,适合用于工业自动化控制等领域。

    技术参数


    - 电气数据
    - 额定电压(III/3):250V
    - 额定脉冲电压(III/3):4 kV
    - 额定电压(III/2):320V
    - 额定脉冲电压(III/2):4 kV
    - 额定电压(II/2):630V
    - 额定脉冲电压(II/2):4 kV
    - UL认证
    - 使用组B:额定电压300V,额定电流15A
    - 使用组D:额定电压300V,额定电流10A
    - CSA认证
    - 使用组B:额定电压300V,额定电流15A
    - 使用组D:额定电压300V,额定电流10A
    - 连接数据
    - 连接技术:CAGE CLAMP®
    - 按钮操作类型:直按式,角度式
    - 固体导线:0.08~2.5 mm² / 28~12 AWG
    - 细线导体:0.08~2.5 mm² / 28~12 AWG
    - 带套管的细线导体:0.25~1.5 mm²
    - 裸露端子间距:5/5.08 mm / 0.197/0.2 in
    - 压接长度:5~6 mm / 0.2~0.24 in
    - 导线进入PCB的角度:0°
    - 几何数据
    - 宽度:47.9 mm / 1.886 in
    - 高度:24.2 mm / 0.953 in
    - 从表面高度:20.2 mm / 0.795 in
    - 深度:14.2 mm / 0.559 in
    - 焊针长度:4 mm
    - 焊针尺寸:0.7 x 0.7 mm
    - 环境要求
    - 极限温度范围:-60℃~+105℃

    产品特点和优势


    - 多极选择:提供9极版本,方便复杂系统的设计和布线。
    - CAGE CLAMP®连接技术:确保安全可靠连接,且支持无工具操作,提高了现场接线效率。
    - 工具免费操作:简化了安装和维护过程。
    - 按压按钮设计:适用于现场布线,操作便捷。
    - 多颜色和标记选项:便于识别和管理,提高可读性。

    应用案例和使用建议


    应用案例
    该终端块广泛应用于自动化控制系统、工厂自动化工控机系统等领域。特别是对于需要大量接线的系统,这种多极终端块可以显著减少接线时间和错误率。
    使用建议
    - 在使用过程中,应确保导线按正确的方式接入,避免短路或接触不良。
    - 建议使用适当的工具进行按压按钮的操作,以保证可靠的连接。
    - 如需定制化需求,可以通过WAGO销售部门或配置器进行特殊请求。

    兼容性和支持


    - 该产品兼容多种型号的按压工具,例如WAGO 210-658和210-720,这些工具可以配合使用以实现更好的接线效果。
    - 产品提供CAD文件下载,包括3D模型、PCB库等,方便工程师进行设计和验证。

    常见问题与解决方案


    1. 如何判断终端块是否已正确连接?
    - 检查终端块上是否有明显的按压痕迹或声音,同时通过仪器测试确认电流通路。
    2. 安装时需要注意什么?
    - 在安装前要确保导线规格符合要求,焊接时注意温度和时间,避免损坏绝缘层。

    总结和推荐


    综上所述,WAGO的257-459型PCB终端块具有高可靠性、便捷性和多用途的特点,特别适合于复杂工业自动化系统中的接线需求。该产品在各种恶劣环境中依然表现出色,值得推荐。对于需要高效、安全连接的项目,这款终端块是理想的选择。

257-459参数

参数
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

257-459厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

257-459数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 257-459 257-459数据手册

257-459封装设计

查看详情并下载
Symbol
Footprint
3D Model
