804-306

产品分类: 接线板-线至板
厂牌: WAGO
产品描述: PCB Terminal Block, Push-Button, 2.5 mm2, Pin Spacing 7.5 mm, 6 Poles, Push-in Cage Clamp
供应商型号: Q-804-306
供应商: WAGO
标准整包数: 25

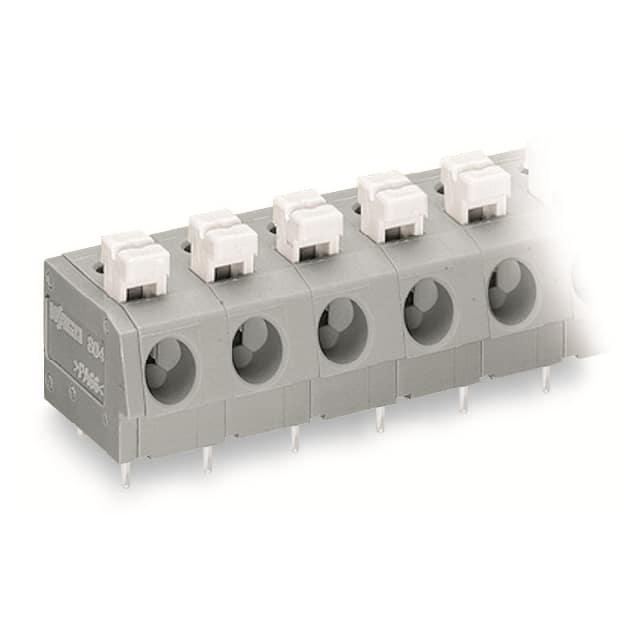

WAGO 接线板-线至板 804-306

804-306概述

    电子元器件产品技术手册:WAGO 804-306 Push-in CAGE CLAMP®

    产品简介


    WAGO 804-306 Push-in CAGE CLAMP® 是一款专为电路板设计的高可靠性接线端子。这款接线端子采用 Push-in 技术,使细电线和带有导线套管的电线可以直接插入,无需额外工具。产品支持多股细电线和带套管电线,适用于各种工业和家庭自动化系统。6极的设计使其能够处理多种不同的电气连接需求,广泛应用于汽车、自动化控制和通信等领域。

    技术参数


    - 额定电压(根据 IEC/EN 60664-1):
    - III / 3: 320 V
    - III / 2: 320 V
    - II / 2: 630 V
    - 冲击电压(根据 IEC/EN 60664-1):
    - III / 3: 4 kV
    - III / 2: 4 kV
    - II / 2: 4 kV
    - 额定电流: 24 A
    - UL 认证数据(Use Group B/D):
    - 额定电压: 300 V
    - 额定电流: 10 A
    - CSA 认证数据(Use Group B/D):
    - 额定电压: 300 V
    - 额定电流: 10 A
    - 温度范围: -60°C 至 105°C
    - 绝缘材料: 聚酰胺 46 (PA 46)
    - 燃烧等级: UL 94 V0 级
    - 重量: 7.239 g
    - 颜色: 灰色
    - 孔径尺寸: 1.1 (+0.1) mm
    - 插针间距: 7.5 mm (0.295 in)

    产品特点和优势


    WAGO 804-306 Push-in CAGE CLAMP® 的独特之处在于其 Push-in 接线技术,能够轻松且快速地安装细电线和带套管的电线,减少了安装时间和成本。同时,其设计具有以下优势:
    - 高可靠性: 支持 2.5 mm² 的电线截面积,适用于高电流应用。
    - 简便操作: 操作按钮使得接线更为简单,无需专业工具。
    - 高安全性: 多极设计和高强度材料确保了长期稳定性和安全性。
    - 耐用性强: 高温范围适应多种恶劣环境,适用于严苛的应用场合。

    应用案例和使用建议


    1. 应用案例: 在工业自动化控制中,这款接线端子被广泛用于电机控制器和传感器接口。例如,在 PLC 控制系统中,它可以连接复杂的多层电路板,实现高效稳定的信号传输。
    2. 使用建议:
    - 安装前请确保电线端部的裸露长度在 10-11 mm 之间。
    - 定期检查接线端子的电气连接状态,确保无氧化或腐蚀。
    - 如需多次重复接线,建议定期更换以确保性能稳定。

    兼容性和支持


    WAGO 804-306 Push-in CAGE CLAMP® 可以与多种标准电路板连接器和设备兼容,支持广泛的安装需求。WAGO 公司提供详尽的技术文档和支持服务,包括在线用户手册、安装指南和售后服务热线。

    常见问题与解决方案


    1. 问题: 接线时难以将电线正确插入。
    - 解决方案: 使用附带的操作按钮,确保电线端部正确插入。
    2. 问题: 连接处出现松动。
    - 解决方案: 重新检查电线的裸露长度和接触面,必要时清洁接触面并重新安装。
    3. 问题: 温度过高导致热熔。
    - 解决方案: 确保安装位置通风良好,避免长时间处于高温环境中。

    总结和推荐


    综上所述,WAGO 804-306 Push-in CAGE CLAMP® 在可靠性、操作便捷性和安全性方面表现卓越。它适用于多种高要求的应用场景,特别是在工业自动化控制领域。对于需要频繁更换或连接复杂电路系统的用户来说,该产品是理想的选择。因此,强烈推荐使用 WAGO 804-306 Push-in CAGE CLAMP® 以提升系统的可靠性和效率。

804-306参数

参数
长*宽*高 44mm(宽度)*15mm(高度)
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

804-306厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

804-306数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 804-306 804-306数据手册

804-306封装设计

查看详情并下载
Symbol
Footprint
3D Model
