首页  >  产品百科  >  750-342

750-342

产品分类: 其他工具
厂牌: WAGO

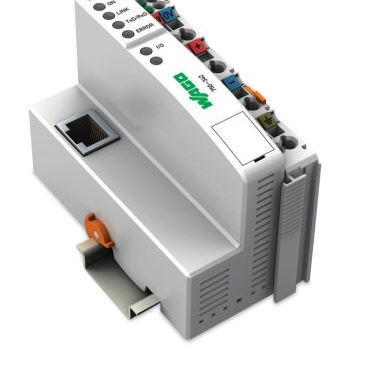

产品描述: Wago 数据采集耦合器, 现场总线转接头
供应商型号: 750-342
供应商: 云汉优选
标准整包数: 1
WAGO 其他工具 750-342

750-342概述

    ETHERNET TCP/IP Fieldbus Coupler 技术手册

    产品简介


    ETHERNET TCP/IP Fieldbus Coupler(型号:750-342)是一款先进的通信设备,旨在通过以太网TCP/IP协议将数字和模拟信号传输到工厂自动化系统中。该设备适用于工业环境,可以连接多个IO模块,实现高效的数据交换和远程控制。

    技术参数


    - 传输速率:10 Mbit/s
    - 支持接口:RJ-45
    - 工作电压:24 V DC
    - 电流消耗:最大输入电流500 mA
    - 功率效率:87%
    - 输入/输出过程映像:512字节
    - 网络协议:MODBUS/TCP, HTTP, BootP, MODBUS/UDP
    - 接线方式:CAGE CLAMP®
    - 工作温度范围:0 °C ... +55 °C
    - 储存温度范围:-25 °C ... +85 °C
    - 防护等级:IP20
    - 认证:UL 508, ANSI/ISA 12.12.01 Class I, Div. 2, Grp. ABCD, T4, IECEx, TÜV 12.1297 X (Brasilien) Ex nA IIC T4 Gc

    产品特点和优势


    1. 通用性强:支持多种网络协议,如MODBUS/TCP, HTTP, BootP, MODBUS/UDP,易于集成到现有系统中。
    2. 远程控制能力:支持远程维护,通过以太网进行数据交换,不受地理位置限制。
    3. 高可靠性:工作温度范围宽广,防护等级达到IP20,适应恶劣的工业环境。
    4. 易于配置:通过BootP服务器动态配置IP地址,简化网络设置过程。

    应用案例和使用建议


    应用案例:在制造业工厂中,通过ETHERNET TCP/IP Fieldbus Coupler实现对生产流程的实时监控和远程控制。例如,安装在生产线上的IO模块可以实时采集数据并通过以太网上传至中央控制系统,方便管理人员进行远程诊断和调整。
    使用建议:为了确保最佳性能,在安装过程中需要特别注意电缆的长度和连接方式。确保传输介质符合100 Ω cat. 5标准,并且总线段的最大长度不超过100米。同时,正确配置IP地址和网络协议是保证设备正常运行的关键步骤。

    兼容性和支持


    - 与其他电子元器件或设备的兼容性良好,支持常见的工业协议。
    - 厂商提供详细的技术支持和维护服务,包括在线帮助文档和技术咨询热线。

    常见问题与解决方案


    1. 无法连接网络
    - 检查以太网线是否正确连接,确保RJ-45接口无损坏。
    - 重新配置IP地址,确保所有设备的IP地址在同一个子网内。
    2. 数据传输不稳定
    - 确认传输介质符合100 Ω cat. 5标准,避免长距离传输导致信号衰减。
    - 重启网络设备,排除瞬时故障。
    3. 供电问题
    - 检查电源供应是否稳定,确保电压在24 V DC (-25 % ... +30 %)范围内。
    - 确认功率跳线接头接触良好,避免接触不良引起的供电问题。

    总结和推荐


    总体来看,ETHERNET TCP/IP Fieldbus Coupler(型号:750-342)是一款功能强大且易于配置的通信设备,适用于各种工业自动化应用场景。其高可靠性和灵活性使其成为现代工业控制系统中的理想选择。建议在实际部署前详细阅读技术手册,确保正确的安装和配置。强烈推荐给寻求高效数据传输和远程管理能力的企业。

750-342参数

参数
长*宽*高 100mm*51mm*65mm
安装方式 外部安装
包装方式 盒装

750-342厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

750-342数据手册

厂牌 PDF简要描述 下载
WAGO 其他工具 WAGO 750-342 750-342数据手册

750-342封装设计

查看详情并下载
Symbol
Footprint
3D Model
