862-1604

产品分类: 接线条和转动板
厂牌: WAGO
产品描述:
供应商型号: Q-862-1604
供应商: WAGO
标准整包数: 200

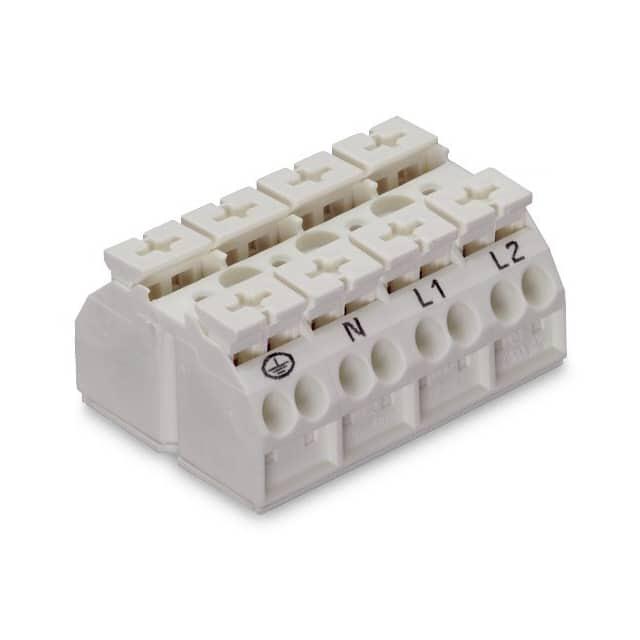

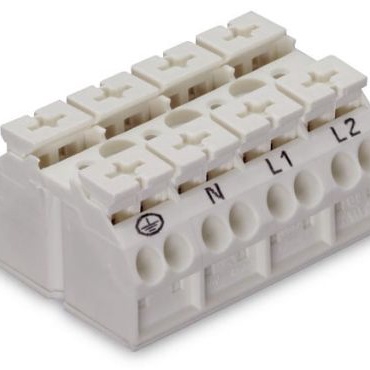

WAGO 接线条和转动板 862-1604

862-1604概述

    WAGO 862-1604 4-Conductor Chassis-Mount Terminal Strip 技术手册

    1. 产品简介


    WAGO 862-1604 是一款专为工业自动化应用设计的四极接线端子排。该产品主要用于安装于机箱中,并通过M3螺丝和螺母或自攻螺丝固定。它适用于电压高达500V的电路,额定电流可达32A,是电力分配和控制系统中的理想选择。

    2. 技术参数


    - 电气规格
    - 额定电压(III / 3):500V
    - 额定冲击电压(III / 3):6 kV
    - 额定电流:32A
    - 连接数据
    - 连接技术:Push-in CAGE CLAMP®
    - 可用导体材料:铜
    - 固体导线范围:0.5 ... 4 mm² / 20 ... 12 AWG
    - 细导线范围:0.5 ... 4 mm² / 20 ... 12 AWG
    - 焊接管范围:0.5 ... 2.5 mm² / 20 ... 12 AWG
    - 剥线长度:10 ... 11 mm / 0.39 ... 0.43 Inch
    - 几何数据
    - 引脚间距:12 mm / 0.472 in
    - 宽度:48 mm / 1.89 in
    - 高度:22.3 mm / 0.878 in
    - 深度:35 mm / 1.378 in
    - 机械数据
    - 安装类型:螺丝固定
    - 安装方式:机箱安装

    3. 产品特点和优势


    - 高可靠性:具备UL和IEC认证,确保在严苛环境中长期稳定运行。
    - 易操作性:采用Push-in CAGE CLAMP®连接技术,便于快速连接和断开导线。
    - 多功能性:适合多种类型的导线,提供可靠和安全的电气连接。
    - 安全性:配有防护等级较高的绝缘层,防止触电危险。

    4. 应用案例和使用建议


    - 应用案例:该产品广泛应用于工业自动化系统中的电源分配单元,如PLC控制系统和变频器等。
    - 使用建议:
    - 在连接细导线时,建议使用适当的焊接管以提高连接稳定性。
    - 定期检查连接部位,确保无松动现象。
    - 在高温环境下使用时,需注意散热问题,避免因过热导致故障。

    5. 兼容性和支持


    - 兼容产品:WAGO提供了多个相关配件,例如接线跳线(型号862-482)、防尘套件(型号709-177/709-178),这些配件可以进一步增强系统的灵活性和安全性。
    - 厂商支持:WAGO为用户提供详尽的技术支持,包括安装指南、维护手册和在线客服服务。用户可以通过拨打指定电话号码获取帮助。

    6. 常见问题与解决方案


    - 问题1:如何判断连接是否正确?
    - 解决办法:在连接导线后,检查是否有明确的“咔哒”声确认连接成功,同时可通过工具轻轻拉扯导线以验证其稳固性。
    - 问题2:长时间使用后发现接触不良怎么办?
    - 解决办法:首先检查连接处是否有灰尘或氧化现象,如有则需清洁处理。如果仍然存在问题,则建议更换新的接线端子。

    7. 总结和推荐


    WAGO 862-1604 作为一款高性能的四极接线端子排,在电气性能、安装便利性和兼容性方面表现出色,特别适用于工业自动化控制系统的电源管理。其独特的连接技术和可靠的安全保障使其在市场上具有很强的竞争优势。对于需要高质量电气连接的应用场景,强烈推荐使用这款产品。

862-1604参数

参数
零件状态 在售
包装方式 袋装

862-1604厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

862-1604数据手册

厂牌 PDF简要描述 下载
WAGO 接线条和转动板 WAGO 862-1604 862-1604数据手册

862-1604封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 28.1232
库存: 200000
起订量: 200 增量: 200
交货地:
最小起订量为:200
合计: ¥ 5624.64
