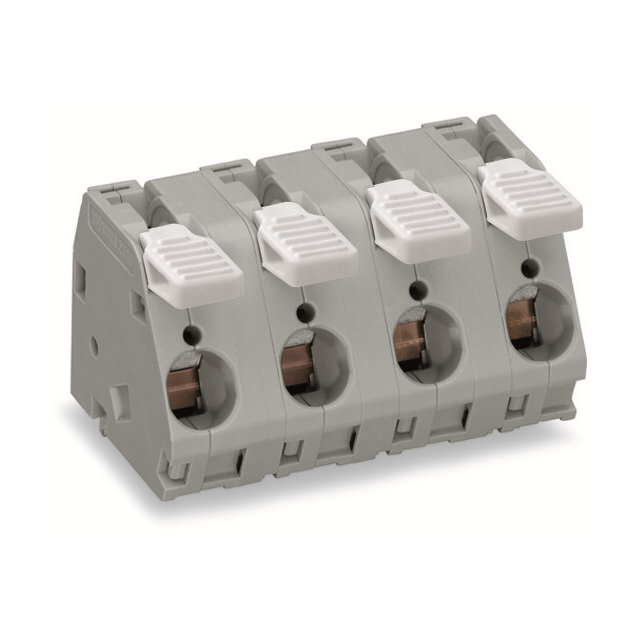

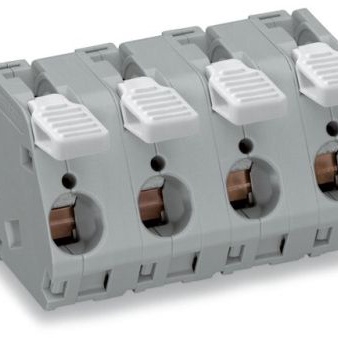

2716-208

产品分类: 接线板-线至板
厂牌: WAGO
产品描述: Wago PCB端子台, 8路, 15mm节距, 通孔安装
供应商型号: Q-2716-208
供应商: WAGO
标准整包数: 10
WAGO 接线板-线至板 2716-208

2716-208概述


    产品简介


    产品名称:2716系列高电流PCB终端块
    本产品是一种适用于高电流传输的应用场合的PCB终端块。它采用先进的CAGE CLAMP®连接技术,能够确保稳固的电气连接,适用于多种工业应用。主要功能包括提供可靠的电气连接点,用于电路板上的布线和接线,特别适用于需要处理高电流的应用。

    技术参数


    - 引脚间距: 10 mm / 15 mm
    - 额定电压(IEC/EN 60664-1):
    - 过电压类别III:320 V
    - 过电压类别II:630 V / 800 V / 1000 V
    - 污染程度:
    - 过电压类别III:3
    - 过电压类别II:2
    - 额定电流(IEC/EN 60664-1):
    - 76 A
    - 额定浪涌电压: 4 kV / 8 kV
    - 绝缘材料: 聚酰胺66 (PA 66),阻燃等级UL 94 V0
    - 温度范围: -60°C / +105°C
    - 连接技术: CAGE CLAMP®
    - 导线尺寸:
    - 实心导线:1.5 ... 16 mm²
    - 细绞导线:1.5 ... 16 mm²
    - 带绝缘套管细绞导线:1.5 ... 10 mm²
    - 带非绝缘套管细绞导线:1.5 ... 10 mm²
    - AWG规格: 16 ... 6
    - 剥离长度: 12 ... 13 mm / 0.47 ... 0.51 in.
    - 焊接针规格:
    - 长度/宽度:4.5 mm / 0.95 x 1.2 mm
    - 钻孔直径:1.6+0.1 mm
    - 极数: 2, 4, 6, 12极

    产品特点和优势


    高电流PCB终端块具备以下显著特点和优势:
    - 高电流处理能力:能够稳定传输高达76A的电流。
    - CAGE CLAMP®连接技术:提供可靠的电气连接,确保长期使用稳定性。
    - 工具自由操作:通过手指轻松开闭杠杆,无需额外工具。
    - 多芯电缆方便处理:多个夹紧单元可以同时保持打开状态,便于处理多芯电缆。
    - 机械稳定性:每个接触点具有四个焊接针,增强机械稳定性。
    - 兼容性广:符合UL标准,能够在600V下运行(15mm间距)。

    应用案例和使用建议


    该终端块广泛应用于工业自动化、轨道交通、新能源发电等领域。对于复杂多芯电缆的连接,可先将多个夹紧单元保持开启状态,以便高效地处理所有线缆。

    兼容性和支持


    该终端块与市面上常见的其他电子元器件具有良好的兼容性,特别是在高电流环境中,如与变频器、电机控制系统的连接。厂商提供了详尽的技术文档和支持服务,包括在线文档库www.wago.com。

    常见问题与解决方案


    1. 问题:如何正确安装终端块?
    - 解决方案: 严格按照产品手册提供的步骤进行安装,注意夹紧力度的控制,确保电气连接的可靠性。

    2. 问题:终端块出现过热现象怎么办?
    - 解决方案: 检查安装过程是否正确,确认电缆连接是否紧密。若仍存在问题,需联系技术支持。

    总结和推荐


    2716系列高电流PCB终端块凭借其高电流处理能力和CAGE CLAMP®连接技术,为工业应用提供了可靠且稳定的电气连接解决方案。其独特的设计和广泛的兼容性使其在市场上具有较强的竞争力。总体来说,这是一款值得推荐的产品,适用于各种需要处理高电流的工业应用场景。
