257-846

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: Q-257-846
供应商: 云汉优选
标准整包数: 100
WAGO 接线板-线至板 257-846

257-846概述


    产品简介

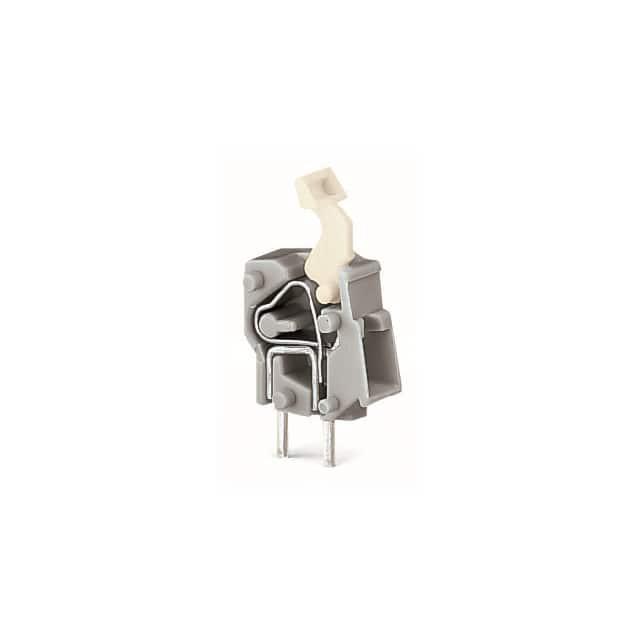

    本文档将详细介绍一款适用于印刷电路板的排式单线夹具(型号257-846)。这款电子元器件主要用于电路板上的连接,通过其独特的CAGE CLAMP® 接线技术实现可靠的电气连接。它的主要功能是提供一种高效、便捷且耐用的方式来固定导线,并确保稳定的电接触。该产品的应用领域非常广泛,如工业自动化控制、楼宇自动化系统、通信设备等需要高可靠性的电子系统。

    技术参数


    - 尺寸:高度为20.2毫米(0.795英寸),宽度为5毫米(0.197英寸),深度为14.2毫米(0.559英寸)。
    - 电气特性:额定电压为250伏特,额定冲击电压为4千伏。适用导线截面积范围为0.08至2.5平方毫米(相当于28至12AWG)。
    - 额定电流:16安培。
    - 隔离长度:5至6毫米。
    - 重量:1.131克。
    - 颜色:橙色。
    - 接线方式:支持前部和侧面布线。
    - 安装间距:5/5.08毫米(0.2英寸)。
    - 认证机构及认证号:详见附录表格。


    产品特点和优势


    这款产品的一大特点是其采用的CAGE CLAMP® 接线技术,无需额外的工具即可完成电线的插入和锁定,极大提升了安装效率并降低了故障率。此外,其出色的电气性能使其能够在严苛的环境中稳定工作,保证了系统的长期可靠性。其轻巧的设计和标准化的安装间距使其能够适应多种电路板设计,进一步提高了其市场竞争力。

    应用案例和使用建议


    该产品被广泛应用于各种工业控制系统中,例如在建筑自动化系统中作为传感器信号的连接器,在通信设备中用于电源供应和信号传输的稳定连接。为了更好地发挥其性能,建议在使用时严格按照技术手册的要求进行安装,确保电线正确固定,并且不要超过其最大承载电流。

    兼容性和支持


    该产品的接线方式(前部/侧面)和标准化的安装间距使得它与大多数标准印刷电路板具有良好的兼容性。制造商WAGO提供了详尽的技术支持和维护服务,包括在线文档、用户论坛和技术咨询服务,以帮助用户解决任何可能出现的问题。

    常见问题与解决方案


    - 问题:接线端子无法保持稳定连接
    - 解决方案:检查电线是否正确插入接线端子内,并确认是否已达到规定的隔离长度。
    - 问题:接线端子温度过高
    - 解决方案:确认安装时是否遵循了最大额定电流的规定,必要时可以减少负载电流或增加散热措施。
    - 问题:接线端子受到腐蚀
    - 解决方案:定期清理和检查接线端子,避免使用环境中有过多湿气或化学物质侵蚀。

    总结和推荐


    总体来看,这款型号为257-846的排式单线夹具在电气性能、机械强度和操作便捷性方面均表现出色,适合多种应用场景。它不仅提供了优异的产品质量和强大的技术支持,还具备广泛的兼容性。因此,强烈推荐此款产品给那些对稳定、高效连接解决方案有需求的用户。

257-846参数

参数
长*宽*高 7.8mm(宽度)*14.2mm(高度)
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

257-846厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

257-846数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 257-846 257-846数据手册

257-846封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 1.8124
库存: 300
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 181.24
