721-212/037-000

厂牌: WAGO
产品描述:
供应商型号: Q-721-212/037-000
供应商: WAGO
标准整包数: 10
WAGO 接线座- 接头/插头和插口 721-212/037-000

721-212/037-000概述

    电子元器件产品技术手册:721-212/037-000

    产品简介

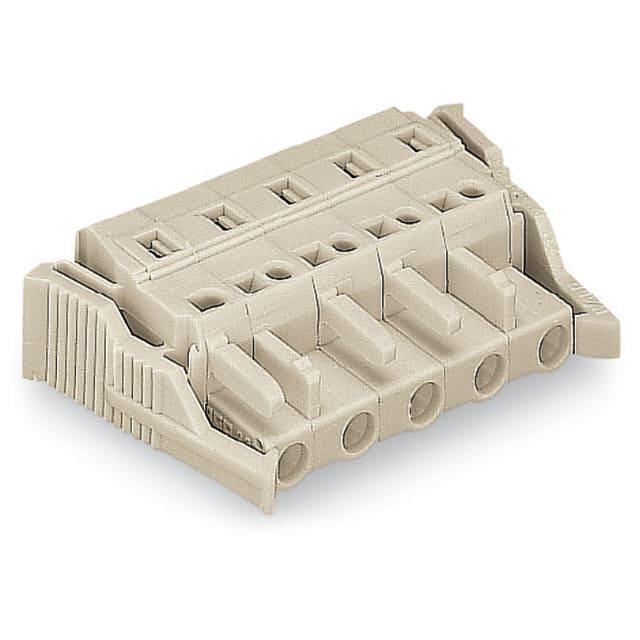

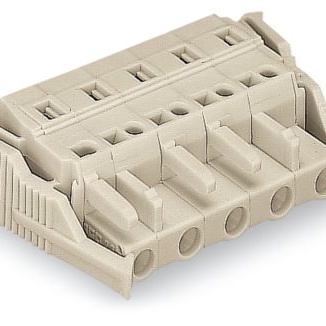

    WAGO公司的721-212/037-000是一款专为高效连接设计的单导体母插头。它具备100%防错配功能,并配备了锁定杠杆,适用于多种应用场景。本产品支持多极连接,具有灵活的布线能力,适用于工业自动化控制等领域。

    技术参数


    - 额定电压:
    - IEC/EN 60664-1: 500V (III/3), 630V (III/2), 1000V (II/2)
    - UL 1059: 300V (Use Group B/D)
    - CSA: 300V (Use Group B/D)
    - 额定电流:
    - IEC/EN 60664-1: 16A
    - UL 1059: 15A (Use Group B), 10A (Use Group D)
    - CSA: 15A (Use Group B), 10A (Use Group D)
    - 绝缘电压:
    - 额定脉冲电压:6kV
    - 接线方式:
    - 竖直和水平CAGE CLAMP®操作工具
    - 可连接导线范围:实心导线(0.08-2.5mm²),细绞导线(0.08-2.5mm²)
    - 导线截面:
    - 0.25mm² ~ 2.5mm²
    - 针间距:7.5mm
    - 产品尺寸:
    - 宽度:104.1mm / 4.098英寸
    - 高度:14.3mm / 0.563英寸
    - 深度:29.6mm / 1.165英寸
    - 重量:26.98克
    - 温度范围:-60°C ~ +85°C
    - 材料:
    - 绝缘材料:聚酰胺66 (PA66),阻燃等级UL94 V0
    - 接触材料:铜合金,锡镀层
    - 夹紧弹簧材料:铬镍弹簧钢(CrNi)

    产品特点和优势


    - 100%防错配:独特的防错配设计确保正确连接。
    - 易于组装和接线:通过垂直和水平CAGE CLAMP®操作工具实现便捷布线。
    - 集成测试端口:便于测试和维护。
    - 多级连接:最多可支持12个连接点。
    - 锁定机制:配备锁定杠杆,确保连接稳定可靠。
    - 广泛适用性:适用于各种导线规格,且能够处理不同类型的导线。

    应用案例和使用建议


    - 工业自动化:这款母插头适用于工业自动化控制领域,确保机器间安全稳定的连接。
    - 建筑电气系统:用于配电系统,提供可靠的电力传输。
    - 铁路系统:适合铁路信号和控制系统,保障通信的稳定性。

    使用建议:
    - 在安装过程中,务必检查导线截面和插头的匹配情况,以确保安全可靠。
    - 使用配套的绝缘套管,提高接线的安全性。

    兼容性和支持


    - 兼容产品:
    - 231-673, 231-674, 231-675: 绝缘套管
    - 210-136, 210-137: 测试插头
    - 216-101 ~ 216-322: 各种规格的导线套管
    - 231-668: 锁定帽
    - 231-131, 231-291: 操作工具
    - 制造商支持:
    - WAGO公司提供全面的技术支持和维护服务,包括产品的安装、调试和维修等。

    常见问题与解决方案


    - 问题1:如何正确安装插头?
    - 解决方案:确保插头完全插入并锁定。安装时需使用合适的操作工具,如231-291。
    - 问题2:如何判断导线规格是否匹配?
    - 解决方案:根据产品的技术规格,确认导线截面是否在规定的范围内。
    - 问题3:如何进行导线的防松措施?
    - 解决方案:使用配套的绝缘套管和夹紧工具,确保导线的稳定性和安全性。

    总结和推荐


    WAGO公司的721-212/037-000是一款性能卓越、设计合理的单导体母插头。其100%防错配功能和易于操作的设计使其成为工业自动化和建筑电气系统的理想选择。其广泛的应用范围和可靠的兼容性使其在市场上具有强大的竞争力。因此,我们强烈推荐使用此产品,尤其适用于需要高可靠性连接的应用场景。

721-212/037-000参数

参数
长*宽*高 14.3mm*104.1mm*29.6mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

721-212/037-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

721-212/037-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 721-212/037-000 721-212/037-000数据手册

721-212/037-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
