741-628

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: Q-BN-741-628
供应商: 期货订购
标准整包数: 1

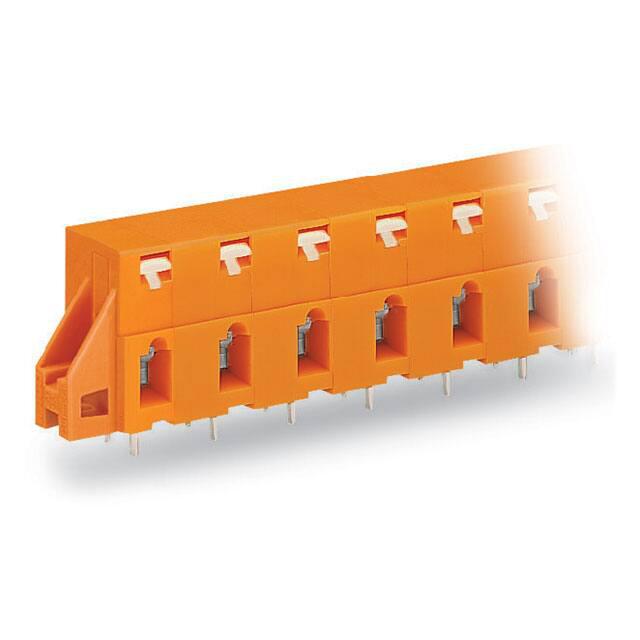

WAGO 接线板-线至板 741-628

741-628概述

    电子元器件技术手册解析:WAGO 741-628 端子台

    产品简介


    WAGO 741-628 是一款专为电路板设计的接线端子,其独特的设计使其在多种应用场景中具有广泛的用途。这款端子通过 CAGE CLAMP® 压接技术提供稳定的连接方式,适用于电力系统的连接需求。端子的主要功能是用于电力传输和分配,在工业自动化、机械设备以及家庭电器等领域都有广泛的应用。

    技术参数


    - 电气参数:
    - 额定电压(Ⅲ/2):630V
    - 冲击电压(Ⅲ/2):8 kV
    - 额定电流:16A
    - 额定电压(Ⅱ/2):1000V
    - 冲击电压(Ⅱ/2):8 kV
    - 额定电压 UL(使用组 B):300V
    - 额定电流 UL(使用组 B):10A
    - 额定电压 UL(使用组 D):300V
    - 额定电流 UL(使用组 D):10A
    - 额定电压 CSA(使用组 B):300V
    - 额定电流 CSA(使用组 B):16A
    - 额定电压 CSA(使用组 D):300V
    - 额定电流 CSA(使用组 D):10A
    - 安装尺寸:
    - 孔间距:10.16 mm(0.4 英寸)
    - 宽度:85.52 mm(3.367 英寸)
    - 高度:22.5 mm(0.886 英寸)
    - 表面高度:18.5 mm(0.728 英寸)
    - 深度:12.8 mm(0.504 英寸)
    - 引脚长度:4 mm
    - 连接尺寸:
    - 导体范围:0.08 – 2.5 mm² (28 – 12 AWG)
    - 细导体范围(带绝缘套):0.25 – 1.5 mm²
    - 导体长度:5 – 6 mm(0.2 – 0.24 英寸)

    产品特点和优势


    - 易操作性:采用 CAGE CLAMP® 压接技术,通过操作压接按钮即可完成导体的可靠连接,提供简便的操作体验。
    - 高可靠性:该产品符合多项国际标准,如 IEC/EN 60664-1、UL 1059 和 CSA 等,确保其在各种环境下都具有高可靠性。
    - 广泛适用性:适用于多种电压和电流范围,适合于电力系统中的连接任务。
    - 结构紧凑:尺寸紧凑,适用于空间有限的应用场景。

    应用案例和使用建议


    - 应用场景:常用于工业自动化控制柜、变电站及楼宇自动化系统中的电力连接。
    - 使用建议:在安装时,注意孔间距和导体规格的匹配,避免错误连接导致的安全隐患。在维护时,定期检查连接部位的紧固情况,确保导体始终处于良好的连接状态。

    兼容性和支持


    - 兼容性:支持不同类型的导体,包括裸导体和带绝缘套的导体,且适用于各种安装板。此外,还可以根据具体需求定制颜色和其他特性。
    - 支持与服务:WAGO 提供详尽的技术文档和支持服务,通过其官网可以轻松访问相关产品资料和下载 CAD 数据。用户还可通过电话或电子邮件获取技术支持。

    常见问题与解决方案


    1. 问题:导体无法稳定压接。
    - 解决方案:检查导体规格是否符合要求,并确保压接按钮正确操作。

    2. 问题:安装后接触不良。
    - 解决方案:确认安装板孔间距与端子孔间距相匹配,并重新检查导体连接情况。

    总结和推荐


    WAGO 741-628 端子台凭借其可靠的电气性能和易于操作的设计,在电力系统连接中表现出色。其广泛的应用场景和高性价比使其成为市场上备受推崇的产品之一。因此,强烈推荐给需要高性能连接解决方案的用户。

741-628参数

参数
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

741-628厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

741-628数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 741-628 741-628数据手册

741-628封装设计

查看详情并下载
Symbol
Footprint
3D Model
