750-403

产品分类: 其他工具
厂牌: WAGO
产品描述:
供应商型号: 750-403
供应商: 云汉优选
标准整包数: 1

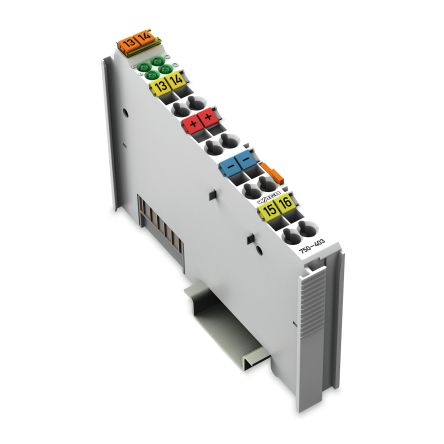

WAGO 其他工具 750-403

750-403概述

    电子元器件产品技术手册:4通道24V DC数字输入模块

    产品简介


    本文介绍的是750-402/750-403和753-402/753-403系列4通道24V DC数字输入模块。这些模块主要用于接收来自数字现场设备(如传感器)的控制信号。它们广泛应用于工业自动化、楼宇自动化、能源管理和过程控制系统等领域。

    技术参数


    | 参数 | 描述 |

    | 输入通道数 | 4 |
    | 电流消耗(内部) | 7.5 mA |
    | 电压范围 | 24 V DC (-25% ... +30%) |
    | 信号电压(0) | -3 V ... +5 V DC |
    | 信号电压(1) | 15 V ... 30 V DC |
    | 输入滤波时间 | 3.0 ms (750-402 / 753-402) / 0.2 ms (750-403 / 753-403) |
    | 输入电流(典型值) | 4.5 mA |
    | 隔离电压 | 500 V 系统/电源 |
    | 位宽 | 4 位 |
    | 导线连接 | CAGE CLAMP® |
    | 导线截面范围 | 0.08 mm² ... 2.5 mm² / AWG 28 ... 14 |
    | 宽度 | 12 mm |
    | 重量 | 48.5 g |

    产品特点和优势


    1. 高可靠性:模块内置噪声过滤器,可提供3.0 ms或0.2 ms的不同滤波时间常数,有效减少外部干扰。
    2. 电隔离:系统级和电源级之间完全电隔离,保证了系统的稳定性和安全性。
    3. 广泛适用性:模块符合国际标准,适用于各种恶劣环境下的工业应用。
    4. 易于安装:使用CAGE CLAMP®端子,便于快速安装和接线。

    应用案例和使用建议


    这些模块通常用于工业自动化系统中,作为传感器和其他设备之间的接口。例如,在工厂自动化中,可以用来监测机器的状态和运行参数。使用建议如下:
    - 确保信号线连接正确,避免因错误接线导致的误触发。
    - 在强电磁干扰环境下,增加屏蔽措施以提高抗干扰能力。
    - 根据需要选择合适的滤波时间,以平衡响应速度和抗干扰性能。

    兼容性和支持


    这些模块与其他电子元器件和设备具有良好的兼容性,且支持多种认证标准,包括UL 508、ANSI/ISA 12.12.01和多个海洋应用认证。WAGO公司还提供了详细的用户手册和技术支持,确保用户能够顺利使用和维护这些模块。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块无法正常工作 | 检查电源连接是否正确,确认电压是否在指定范围内。 |
    | 模块响应延迟 | 调整滤波时间,根据实际需求选择合适的滤波设置。 |
    | 输出信号不稳定 | 检查信号线是否有破损或接触不良的情况,重新连接信号线。 |

    总结和推荐


    总体而言,750-402/750-403和753-402/753-403系列4通道24V DC数字输入模块具有高度可靠性和广泛的应用范围。其优秀的抗干扰能力和稳定的信号处理能力使其成为工业自动化领域的理想选择。强烈推荐这些模块用于需要高可靠性和精确测量的应用场景。

750-403参数

参数
长*宽*高 64mm(高度)
零件状态 在售
包装方式 盒装

750-403厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

750-403数据手册

厂牌 PDF简要描述 下载
WAGO 其他工具 WAGO 750-403 750-403数据手册
