750-971

产品分类: D-Sub 连接器
厂牌: WAGO
产品描述: Wago 连接器 连接器, 用于Profibus
供应商型号: Q-750-971
供应商: WAGO
标准整包数: 1
WAGO D-Sub 连接器 750-971

750-971概述


    产品简介

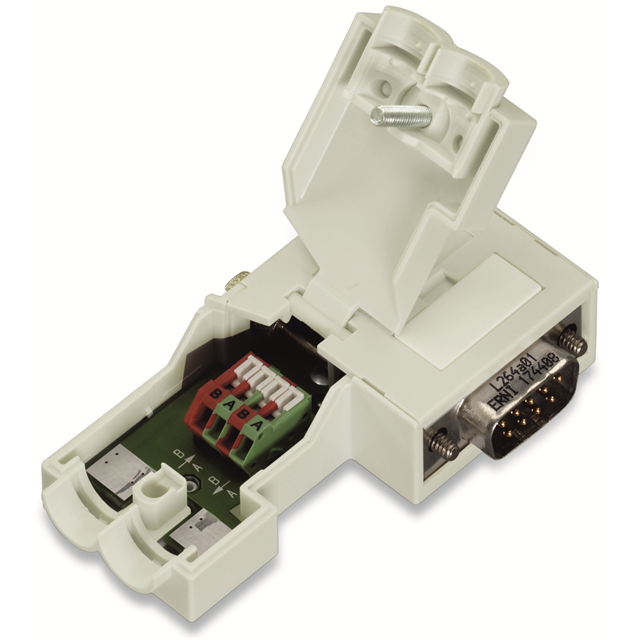

    PROFIBUS Fieldbus Connector(现场总线连接器)
    本产品是一款用于连接PROFIBUS设备到PROFIBUS网络的高可靠连接器。适用于工业自动化控制系统,尤其适合连接到西门子S7 PLC等设备。它具有紧凑设计、无丢失零件、双电缆输入端口、免维护的快速连接方式等特点,特别适用于需要高可靠性及易操作性的工业环境中。

    技术参数


    - 连接器类型:D-Sub 9针
    - 通信速率:最高可达12 Mbit/s(符合PROFIBUS规范)
    - 电源电压:4.75V 至 5.25V 直流电
    - 最大电流消耗:内部5mA
    - 安装螺丝:UNC-2A 4-40
    - 最大紧固扭矩:0.4Nm
    - 外壳材质:PC-V0(阻燃等级)
    - 外壳颜色:浅灰色
    - 防护等级:IP20
    - 工作温度范围:0°C 至 +60°C
    - 存储温度范围:-25°C 至 +85°C
    - 相对湿度(不凝结):95%
    - 接线规格:适用导线截面0.08mm²至0.5mm²(AWG 28至20)

    产品特点和优势


    1. 紧凑设计:体积小巧,易于安装,尤其适用于空间受限的应用场合。
    2. 无丢失零件:无需担心小部件丢失,确保连接稳定可靠。
    3. 快速连接:采用CAGE CLAMP®技术,实现快速且可靠的导线连接。
    4. 外部可操作的网络终止电阻开关:可以方便地激活或停用网络终止电阻,简化安装调试过程。
    5. 双电缆输入端口:支持一进一出,便于多节点连接,提高系统灵活性。

    应用案例和使用建议


    - 应用场景:在S7 PLC等PROFIBUS设备中广泛应用。
    - 使用建议:对于网络首尾两个节点,需设置为“ON”(启用终端电阻),而中间节点则设置为“OFF”。此外,在接线时应注意导线截面的选择,以确保良好的电气连接质量。

    兼容性和支持


    该连接器与所有符合PROFIBUS标准的设备兼容,广泛应用于各类工业自动化控制领域。厂商提供了丰富的配件支持,如操作工具、测试针等,以帮助客户更高效地进行安装与维护工作。

    常见问题与解决方案


    - Q: 如何确定网络终端电阻是否正确激活?
    - A: 可通过查看设备面板上的指示灯状态或者借助专业仪器检测。

    - Q: 连接过程中遇到断开问题怎么办?
    - A: 确认导线截面是否符合要求,检查CAGE CLAMP®连接是否牢固,并尝试重新紧固安装螺丝。

    - Q: 设备无法正常通讯怎么办?
    - A: 检查所有连接点是否有松动或接触不良现象,确认网络配置参数设置正确。

    总结和推荐


    总体而言,这款PROFIBUS Fieldbus Connector以其紧凑的设计、便捷的操作及高可靠性在市场上具备很强的竞争优势。特别是其在PROFIBUS系统中的优异表现,使其成为工业自动化控制领域的理想选择。我们强烈推荐使用此产品,尤其针对那些寻求高效、可靠连接解决方案的工程技术人员。

750-971参数

参数
额定电流 -
排数 2
触头镀层 -
外壳材料 -
针脚数 9pin
类型 Male Pins,Plug
颜色 -
端接 -
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商业级
零件状态 在售
包装方式 盒装

750-971厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

750-971数据手册

厂牌 PDF简要描述 下载
WAGO D-Sub 连接器 WAGO 750-971 750-971数据手册

750-971封装设计

查看详情并下载
Symbol
Footprint
3D Model
