2716-207

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: Q-2716-207
供应商: WAGO
标准整包数: 10
WAGO 接线板-线至板 2716-207

2716-207概述

    WAGO 2716-207 高电流PCB端子条的技术手册

    产品简介

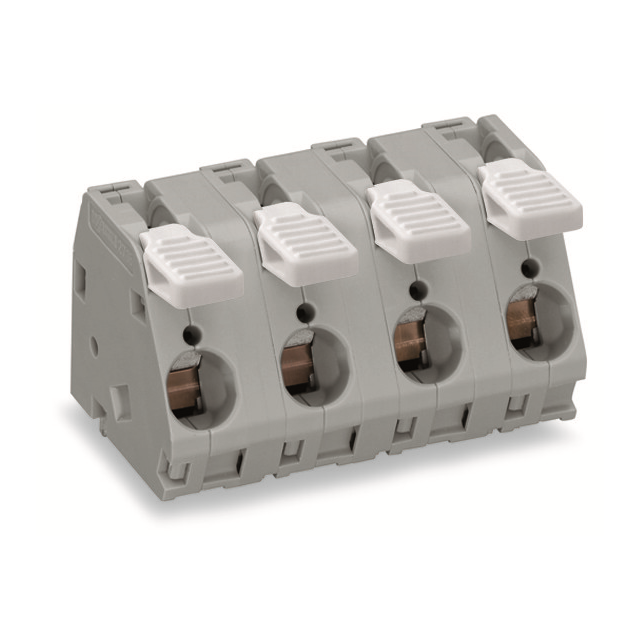

    WAGO 2716-207是一款高电流PCB终端块,采用了杠杆驱动的CAGE CLAMP®夹持技术。这款产品主要用于电路连接,特别是在需要高可靠性和便捷操作的应用场合。它广泛应用于工业控制、自动化设备以及电力分配系统等领域。

    技术参数


    - 电气参数:
    - 额定电压 (III / 3): 800V
    - 额定脉冲电压 (III / 3): 8 kV
    - 额定电压 (III / 2): 1000V
    - 额定脉冲电压 (III / 2): 8 kV
    - 额定电压 (II / 2): 1000V
    - 额定脉冲电压 (II / 2): 8 kV
    - 额定电流: 76A (符合IEC/EN 60664-1标准)
    - 额定电压(UL Use Group B): 600V
    - 额定电流(UL Use Group B): 65A
    - 额定电压(UL Use Group C): 600V
    - 额定电流(UL Use Group C): 65A
    - 连接参数:
    - 导线类型: 实心导体 1.5 … 16 mm² / 16 … 6 AWG
    - 细绞线导体 1.5 … 16 mm² / 16 … 6 AWG
    - 带塑料护套的细绞线导体 1.5 … 10 mm²
    - 带塑料护套的细绞线导体 1.5 … 10 mm²
    - 剥线长度: 12 … 13 mm / 0.47 … 0.51 英寸
    - 导线进入PCB角度: 30°
    - 极数: 7
    - 几何参数:
    - 针间距: 15 mm (0.591 英寸)
    - 宽度: 101.5 mm / 3.996 英寸
    - 高度: 33.3 mm / 1.311 英寸
    - 表面高度: 28.8 mm / 1.134 英寸
    - 深度: 30 mm / 1.181 英寸
    - 焊接针长: 4.5 mm
    - 焊接针尺寸: 0.95 x 1.2 mm
    - 钻孔直径 (公差): 1.6 mm (+ 0.1)
    - 环境要求:
    - 工作温度范围: -60°C 到 +105°C

    产品特点和优势


    - 无工具开闭: 可通过手指轻松开启和关闭杠杆。
    - 多电缆终端方便: 可同时打开多个夹持单元,便于多芯电缆的终端处理。
    - 高机械稳定性: 每个接触点有四个焊针,确保长期稳定连接。
    - 多种颜色和配置选项: 可以直接标记、使用不同颜色或极数的产品。

    应用案例和使用建议


    这款产品常用于高压工业设备中,例如大型电机、发电机和变电站。实际应用时,建议按照设计手册进行安装,以确保连接质量和安全性。对于多芯电缆,可以考虑使用相应的套管以提高连接可靠性。

    兼容性和支持


    - 兼容产品: 该产品可与不同类型的套管和测试插头兼容,如216-104至216-289型号的套管,以及210-136型号的测试插头。
    - 技术支持: WAGO公司提供详尽的技术文档和支持服务,可以在需要时联系他们获取帮助。

    常见问题与解决方案


    - 问题: 连接时接触不良。
    - 解决方案: 确保剥线长度正确,检查是否有杂质阻碍接触。

    - 问题: 使用一段时间后接触点松动。
    - 解决方案: 检查并重新紧固接触点,必要时更换新的端子条。

    总结和推荐


    WAGO 2716-207以其无工具开闭、高电流承载能力和可靠的机械稳定性,成为一款非常适合工业应用的高电流PCB终端块。对于需要处理高压、大电流的应用场景,强烈推荐使用此产品。

2716-207参数

参数
安装方式 夹子安装,弹簧安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

2716-207厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2716-207数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 2716-207 2716-207数据手册

2716-207封装设计

查看详情并下载
Symbol
Footprint
3D Model
