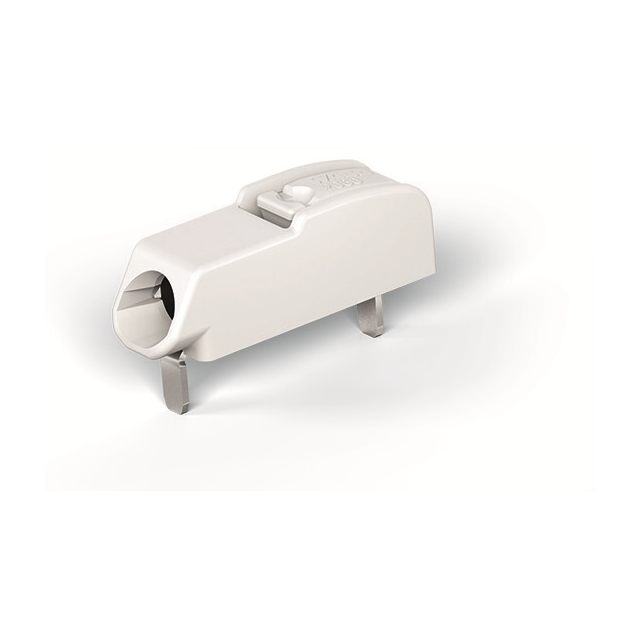

2060-1451/998-404

产品分类: 接线板-线至板
厂牌: WAGO
产品描述: THR PCB Terminal Block, Push-button, 0.75 mm2, Pin spacing 4 mm, 1-pole, Push-in Cage Clamp , in tape-and-reel packaging
供应商型号: 10B-3235835-4
供应商: 国内现货
标准整包数: 10
WAGO 接线板-线至板 2060-1451/998-404

2060-1451/998-404概述

    THR PCB终端块技术手册

    1. 产品简介


    THR PCB终端块(产品编号:2060-1451/998-404)是一款专为印刷电路板设计的高可靠性连接器。它采用WAGO公司的Push-in CAGE CLAMP®技术,支持通过按钮推动插入和移除导线。产品主要应用于0.75 mm²的导线,具备优异的电气特性和广泛的工作温度范围。该终端块适用于自动化组装生产线,并且可以在波峰焊接过程中使用。

    2. 技术参数


    - 额定电压:63V(III/3),160V(III/2),320V(II/2)
    - 额定冲击电压:2.5 kV(III/3和III/2),2.5 kV(II/2)
    - 额定电流:9A
    - 连接技术:Push-in CAGE CLAMP®
    - 操作类型:按钮式
    - 适用导线:
    - 固体导线:0.2 ... 0.75 mm²(24 ... 18 AWG)
    - 细绞合导线:0.2 ... 0.75 mm²(24 ... 18 AWG)
    - 带套管细绞合导线:0.25 ... 0.34 mm²
    - 导线入口角度:0°
    - 引脚间距:4 mm(0.157英寸)
    - 尺寸:
    - 宽度:3.9 mm(0.154英寸)
    - 高度:6.9 mm(0.272英寸)
    - 高度从表面:4.5 mm(0.177英寸)
    - 深度:12.7 mm(0.5英寸)

    3. 产品特点和优势


    - 高可靠性:采用Push-in CAGE CLAMP®技术,确保稳定的电气连接。
    - 适用性广:适用于多种导线类型,方便不同的安装需求。
    - 自动化兼容:提供带状卷包装,适合自动装配生产线。
    - 环保材料:符合无铅回流焊接标准(DIN EN 61760-1和IEC 60068-2-58),最高耐温可达260°C。
    - 紧凑设计:高度仅4.5 mm,适合空间受限的应用场景。

    4. 应用案例和使用建议


    该终端块适用于各种需要高可靠性连接的场合,如工业控制、通信设备等。在使用时,可以参考以下建议:
    - 焊盘设计:推荐焊盘直径与金属化孔外径相同。
    - 预试验:由于客户特定变量(如组件配置和方向、焊接机类型、助焊剂类型)可能影响兼容性,建议进行试运行以验证实际制造条件下的产品和工艺兼容性。

    5. 兼容性和支持


    - 兼容产品:适合使用WAGO的216-131、216-132、216-301、216-302型号的套管。
    - 工具支持:适合使用WAGO的2060-189、206-860型号的操作工具。
    - 软件支持:提供CAD文件下载,包括DesignSpark Library、TARGET Library和EAGLE Library,适合不同版本的设计软件。

    6. 常见问题与解决方案


    - Q: 导线无法正确插入终端块?
    - A: 确认导线直径是否符合规格要求,并检查是否有杂质堵塞。
    - Q: 连接稳定性差?
    - A: 重新压入导线并确保其牢固固定。
    - Q: 导线容易脱落?
    - A: 尝试更换合适尺寸的套管,或增加套管的紧固力度。

    7. 总结和推荐


    THR PCB终端块凭借其可靠的技术参数、紧凑的设计以及广泛的适用性,非常适合在工业控制和通信设备等领域使用。总体来看,这款产品在同类竞品中表现出色,推荐在各类需要高可靠性的电气连接应用中使用。

2060-1451/998-404参数

参数
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装,卷带包装

2060-1451/998-404厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2060-1451/998-404数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 2060-1451/998-404 2060-1451/998-404数据手册

2060-1451/998-404封装设计

查看详情并下载
Symbol
Footprint
3D Model
