2734-105/031-000

厂牌: WAGO
产品描述:
供应商型号: Q-2734-105/031-000
供应商: 云汉优选
标准整包数: 1
WAGO 接线座- 接头/插头和插口 2734-105/031-000

2734-105/031-000概述


    产品简介

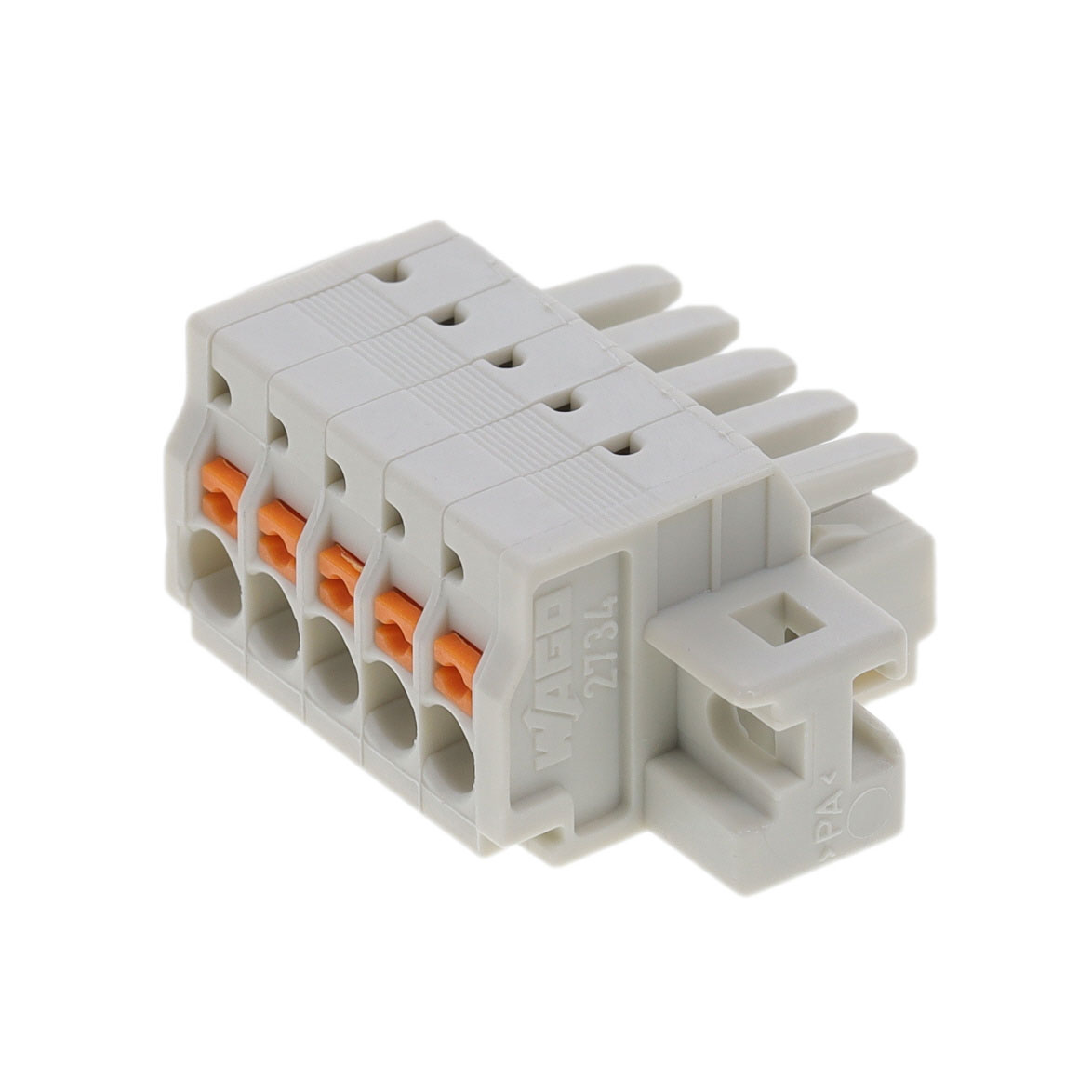

    WAGO 2734-105/031-000
    WAGO 2734-105/031-000是一款多功能接线端子,适用于所有导体类型。它具备易于操作的设计,无需特殊工具即可完成接线。这款接线端子的独特之处在于可以带电连接,方便快捷。此外,其内部集成了测试端口,允许在导体插入后进行平行测试,从而提高系统的可靠性和可维护性。该产品的额定电流为10A,额定电压高达160V(III/3),并获得多种国际认证,使其成为工业自动化领域的理想选择。

    技术参数


    - 电气规格:
    - 额定电压:160V(III/3)
    - 额定冲击电压:2.5 kV(III/3)
    - 额定电流:10A
    - 认证标准:IEC/EN 60664-1, UL 1059, CSA
    - 机械规格:
    - 导体接入类型:推入式CAGE CLAMP®
    - 按钮动作类型:按压按钮
    - 导体类型:实心导体0.2–1.5 mm² / 24–16 AWG;细绞导体0.2–1.5 mm² / 24–16 AWG;带有塑料套筒的细绞导体0.25–0.75 mm²;无塑料套筒的细绞导体0.25–1.5 mm²
    - 剥线长度:8–9 mm / 0.31–0.35 英寸
    - 极数:5
    - 接线点总数:5
    - 引线方向与插合方向:0°
    - 几何尺寸:
    - 插针间距:3.5 mm(0.138 英寸)
    - 宽度:32.3 mm / 1.272 英寸
    - 高度:13.5 mm / 0.531 英寸
    - 深度:20.4 mm / 0.803 英寸

    产品特点和优势


    - 安全性高:该接线端子采用100%防错配设计,有效避免因误插而引起的故障。
    - 易于操作:无需特殊工具即可进行接线,简化安装过程。
    - 可靠的连接:推入式CAGE CLAMP® 连接技术确保稳定可靠的电气连接。
    - 集成测试端口:允许在导体插入后进行平行测试,提高了系统的可靠性和可维护性。
    - 多用途:广泛应用于工业自动化、控制面板等领域,适应性强。

    应用案例和使用建议


    应用场景:
    1. 工业自动化系统: 在自动化生产线中,WAGO 2734-105/031-000可以用于控制系统的电气连接,保证系统的可靠运行。
    2. 配电柜: 在配电柜中,它可以作为电力分配的关键组件,确保电力传输的安全稳定。
    使用建议:
    - 在进行接线时,务必按照规定的剥线长度进行处理,以确保连接的可靠性。
    - 使用专门的工具(如210-250)来安装和拆卸接线端子,以免损坏。
    - 确保在使用前正确选择导体类型和规格,以满足不同应用场景的需求。

    兼容性和支持


    WAGO 2734-105/031-000与一系列辅助配件兼容,例如自攻螺丝(如209-147)、不同规格的端帽(如216系列)以及操作工具(如210-250系列)。这些配件的配套使用可以进一步提升系统的整体性能和可靠性。厂商提供全面的技术支持和维护服务,包括在线配置工具(https://configurator.wago.com/)和电话咨询服务,帮助客户解决问题并实现最佳性能。

    常见问题与解决方案


    - 问题一:无法正确安装接线端子
    - 解决方案: 确保使用正确的工具(如210-250),按照制造商的操作指南正确安装。
    - 问题二:导体插入后测试结果不准确
    - 解决方案: 检查测试端口是否有损坏,如有需要请更换新的接线端子。
    - 问题三:无法保持稳定的电气连接
    - 解决方案: 检查连接部位是否紧固,导体剥线长度是否符合规定。

    总结和推荐


    WAGO 2734-105/031-000 是一款高度可靠且易于操作的接线端子,具有出色的电气性能和机械稳定性。其100%防错配设计确保了安全性和可靠性,广泛应用于工业自动化系统和配电柜等场合。通过上述应用案例和使用建议,我们相信这款产品将为用户带来高效的接线体验和稳定的系统运行。强烈推荐给对性能和可靠性要求较高的应用场合。

2734-105/031-000参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

2734-105/031-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2734-105/031-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 2734-105/031-000 2734-105/031-000数据手册

2734-105/031-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
