257-516

产品分类:
厂牌: WAGO
产品描述:
供应商型号: Q-BN-257-516
供应商: 期货订购
标准整包数: 1
WAGO  257-516

257-516概述


    产品简介

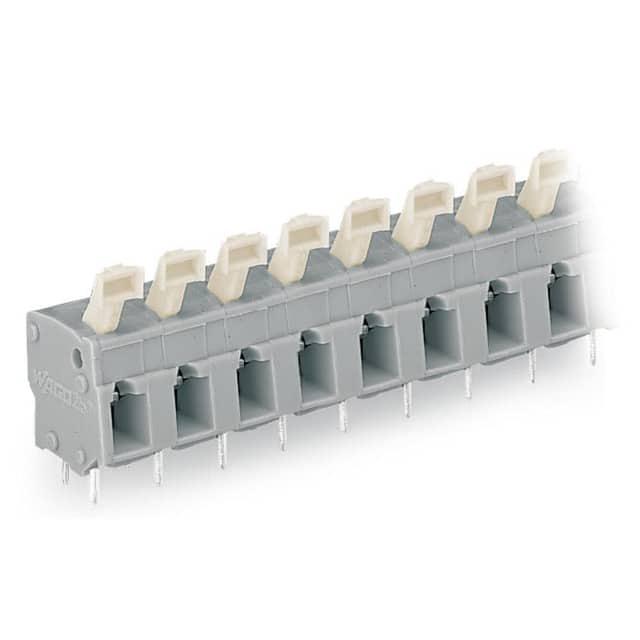

    本产品是型号为257-516的印刷电路板接线端子,配备了WAGO公司的CAGE CLAMP®技术。这些接线端子专用于工业自动化、控制柜等领域,适合现场布线和连接不同截面积的电线。它们的独特之处在于无需专用工具即可操作,显著提升了安装效率。此外,产品还提供多种变体以适应不同需求,例如不同的颜色、触点数及直印标识等。

    技术参数


    - 电学参数:符合IEC/EN 60664-1标准,额定电压范围为400V至1000V,最大额定电流为24A。
    - 机械参数:采用2,5 mm²的导线,适用导线直径范围为0.08至2.5 mm²。外形尺寸为122.9 mm(宽)× 24.4 mm(高)× 14.2 mm(深),适用于7.5/7.62 mm(0.295/0.3 in)间距的PCB。
    - 工作环境:可在-60°C到+105°C的温度范围内正常工作。
    - 材料与工艺:端子接触面采用镀锡铜制成,接触压力由铬镍钢制成的弹簧提供。绝缘材料选用阻燃等级V0的尼龙66材料,确保安全可靠。

    产品特点和优势


    该款端子的优势体现在多个方面:
    - 快速简便的接线:只需通过压下压线钳即可实现接线,无需专用工具,提高了工作效率。
    - 广泛的适用性:支持各种规格的导线,包括单芯和多芯导线,且能兼容0.25至2.5 mm²的导线范围。
    - 高度可靠:满足多重国际认证标准,包括UL、CSA及IEC等,确保长期稳定的电气性能。
    - 定制化服务:支持多种配置选项,包括不同的触点数量、颜色以及标识印刷等,以满足个性化需求。

    应用案例和使用建议


    此款端子广泛应用于工业自动化系统、电力分配系统、控制系统等场合,特别适合于需要密集布线和频繁插拔连接的应用场景。根据实际应用情况,建议注意以下几点:
    - 在安装前仔细检查导线是否合适,避免因导线过细而导致接触不良。
    - 安装过程中保持端子表面清洁,以确保良好的电气连接。
    - 考虑到环境条件,确保工作温度不超过设备的设计范围。

    兼容性和支持


    - 兼容性:257-516端子适用于WAGO公司其他系列产品,如配套的测试适配器(Art-Nr.: 249-112 和 249-113)和导线套管(Art-Nr.: 216-101至216-322)。同时,它也兼容多种设计软件,包括EAGLE、TARGET和DesignSpark。
    - 技术支持:WAGO提供了详尽的技术资料下载,包括CAD数据、3D模型和BOM文件等,便于集成到您的设计流程中。用户还可以访问官方网站获取更多技术文档和在线支持服务。

    常见问题与解决方案


    1. 问题:导线插入后容易松动。
    解决方案:确保导线被正确插入并压实,必要时可以使用适当的工具重新紧固。
    2. 问题:设备出现过载现象。
    解决方案:检查负载是否超过端子的最大额定值,如超出则需更换更高额定值的端子。
    3. 问题:安装过程中找不到合适的工具。
    解决方案:参照官方推荐工具(如Art-Nr.: 210-658和210-720),确保使用正确的工具进行安装操作。

    总结和推荐


    总体而言,型号为257-516的WAGO CAGE CLAMP®印刷电路板接线端子是一款高效、可靠的产品,具有广泛的应用前景。无论是在工业自动化还是普通电气工程中,这款端子都能显著提升系统的可靠性和安装效率。鉴于其优秀的电气性能、便捷的操作方式以及丰富的配置选项,我们强烈推荐将其纳入您的电气项目中。

257-516参数

参数
安装方式 通孔安装
包装方式 盒装

257-516厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

257-516数据手册

厂牌 PDF简要描述 下载
WAGO WAGO 257-516 257-516数据手册

257-516封装设计

查看详情并下载
Symbol
Footprint
3D Model
