2022-164

厂牌: WAGO
产品描述:
供应商型号: 2946-2022-164-ND
供应商: Digi-Key
标准整包数: 1

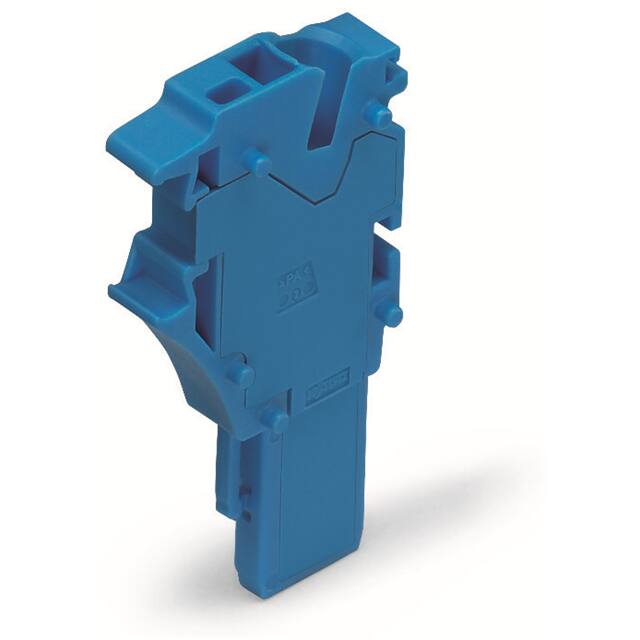

WAGO 接线座- 接头/插头和插口 2022-164

2022-164概述

    电子元器件产品技术手册:1-Leiter-Anfangsmodul(1通道始端模块)

    1. 产品简介


    1-Leiter-Anfangsmodul(1通道始端模块) 是一款无功功率的插拔连接器,适用于无负载和无电压情况下的插入和分离。这款产品由WAGO Kontakttechnik GmbH & Co. KG生产,型号为2022-164。该模块设计用于电气系统的末端,具有集成的终端板,并且可编码,以确保正确的连接方向。

    2. 技术参数


    | 参数 | 值 |

    | 额定电压(III / 3) | 690 V |
    | 额定冲击电压(III / 3) | 6 kV |
    | 额定电流 | 24 A / 32 A |
    | 接线方式 | 前接线 |
    | 安装方式 | 推入式笼形弹簧端子 |
    | 导线类型 | 铜导线 |
    | 导线截面积(可压接) | 0.25 ... 4 mm² |
    | 导线截面积(直接可插入) | 0.75 ... 4 mm² |
    | 导线长度(去绝缘层) | 10...12 mm |
    | 模块宽度 | 5.2 mm |
    | 模块高度 | 40.5 mm |
    | 模块深度 | 22.4 mm |
    | 极数 | 1 |
    | 额定功率密度 | 符合IEC/EN 61984 |

    3. 产品特点和优势


    - 集成终端板:保证可靠的电气连接和机械稳定。
    - 可编码设计:有效防止错误的插入方向,提高安全性。
    - 推入式笼形弹簧端子:简化安装过程,易于维护。
    - 宽泛的导线适用范围:支持多种规格的铜导线,灵活性高。
    - 环保材料:采用符合RoHS标准的聚酰胺66材料,安全可靠。

    4. 应用案例和使用建议


    该产品广泛应用于工业自动化、楼宇自动化、电力传输和分配系统中。例如,在电力控制柜中作为电源入口处的始端模块,可以确保安全可靠的连接。
    使用建议:
    - 在安装前,确保所有导线已经正确剥皮并去除绝缘层,确保端子能够牢固夹紧。
    - 注意模块的极数限制,避免超负荷使用。
    - 建议定期检查模块连接状态,确保长期稳定运行。

    5. 兼容性和支持


    该模块与WAGO公司的其他产品线具有良好的兼容性,可以方便地与其他模块和控制系统进行组合使用。此外,WAGO公司提供详细的用户手册和技术支持,帮助用户解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线不易插入端子 | 确保导线截面符合要求,并且去绝缘层长度适中。|
    | 模块接触不良 | 检查模块是否有损坏,必要时更换新的模块。 |
    | 连接后电气性能不稳定 | 确认所有连接均已拧紧,且连接正确。 |

    7. 总结和推荐


    总结:这款1-Leiter-Anfangsmodul(1通道始端模块)凭借其高可靠性和广泛的适用范围,在各种电气连接需求中表现出色。其独特的编码设计和灵活的导线适用范围使其在市场上具备较强的竞争力。
    推荐:我们强烈推荐此产品用于需要高可靠性和安全性的应用场景,如工业自动化和电力传输系统。

2022-164参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

2022-164厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2022-164数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 2022-164 2022-164数据手册

2022-164封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.4388 ¥ 37.5079
10+ $ 3.0399 ¥ 25.6873
50+ $ 2.422 ¥ 20.4655
100+ $ 2.2251 ¥ 18.8019
250+ $ 2.0206 ¥ 17.0744
500+ $ 1.9016 ¥ 16.0687
1000+ $ 1.8077 ¥ 15.2753
5000+ $ 1.6618 ¥ 14.0426
库存: 19
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 37.5
直接购买
加入购物车
