734-305/033-000

厂牌: WAGO
产品描述:
供应商型号:
供应商:
标准整包数: 0

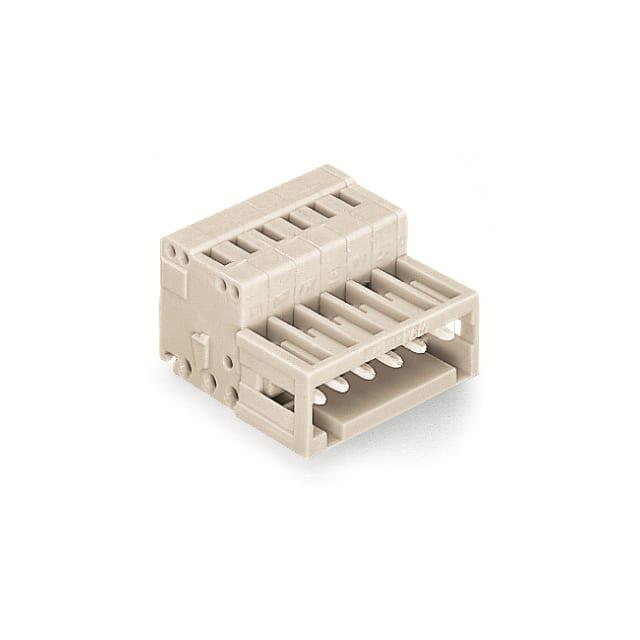

WAGO 接线座- 接头/插头和插口 734-305/033-000

734-305/033-000概述

    WAGO Universal Connector: 734-305/033-000 技术手册解读

    产品简介


    WAGO公司推出的734-305/033-000是一款高性能的一体化导线连接器,专为各种导线类型设计。该连接器适用于多种应用领域,包括工业自动化、楼宇控制和配电系统。其主要特点包括易于电缆预装配、多极连接能力和全方位的误配保护设计,可广泛应用于工业和现场布线需求。

    技术参数


    以下是该连接器的技术规格和性能参数:
    - 连接类型: 1-导体公头连接器
    - 误配保护: 100%防止误接
    - 引脚间距: 3.5 mm
    - 导线范围: 固体导线(0.08至1.5 mm²),细绞导线(0.08至1.5 mm²)
    - 导线处理长度: 6-7 mm
    - 极数: 5极
    - 工作温度: -60°C 至 +100°C
    - 额定电压: IEC/EN 60664-1 (III/3): 160V;CSA: 300V;UL: 300V
    - 额定电流: 10A
    - 绝缘材料: 聚酰胺66(PA 66),阻燃等级V0(UL94)
    - 重量: 4.575克

    产品特点和优势


    1. 多功能性: 支持多类型导线连接,适合工业现场各种复杂应用。
    2. 误配防护: 设计有100%的误配保护,有效避免错误连接带来的安全隐患。
    3. 简便装配: 配备垂直和水平CAGE CLAMP®操作工具,确保电缆快速准确连接。
    4. 可靠性高: 材料采用高强度铬镍弹簧钢和电解铜,接触性能稳定。
    5. 兼容性强: 可根据需求定制不同金镀层表面处理和极数组合。

    应用案例和使用建议


    这款连接器非常适合工厂自动化场景,例如电机控制中心和低压配电柜内的接线任务。建议在使用时注意以下几点:
    - 确保导线直径和型号符合说明书要求,以保证连接器性能和安全。
    - 在复杂接线环境下,可以考虑搭配同系列的盖板产品(如734-420)实现IP20级别的防护。
    - 建议将此连接器与相应的端子片和配套工具结合使用,提升整体安装效率。

    兼容性和支持


    734-305/033-000与WAGO品牌的多种配件兼容,包括不同规格的端子片(例如216系列)。此外,WAGO提供完善的客户支持服务,包括在线配置工具(https://configurator.wago.com/)以及专业的技术支持团队。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 导线无法牢固插入 | 检查导线规格是否匹配,尝试调整导线剥线长度。 |
    | 连接器出现过热现象 | 确保负载电流不超过额定值,检查连接是否稳固。 |
    | 盖板安装困难 | 核对盖板型号与连接器匹配,确保安装方向正确。 |

    总结和推荐


    总体而言,WAGO 734-305/033-000凭借其多样化的功能、高度的安全性和广泛的适用性,在工业电子元器件市场上具有很强的竞争力。其卓越的设计和可靠性使其成为复杂工业环境中理想的连接解决方案。对于需要高效、安全连接的应用场景,强烈推荐使用此款连接器。

734-305/033-000参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

734-305/033-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

734-305/033-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 734-305/033-000 734-305/033-000数据手册
