734-313

厂牌: WAGO
产品描述:
供应商型号: Q-734-313
供应商: 期货订购
标准整包数: 50

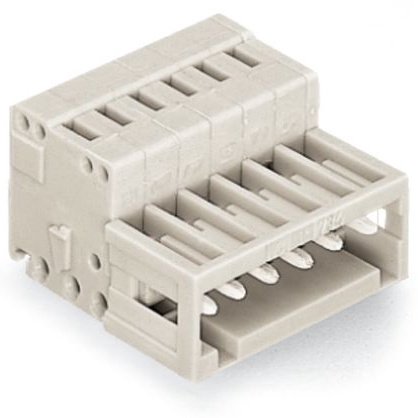

WAGO 接线座- 接头/插头和插口 734-313

734-313概述

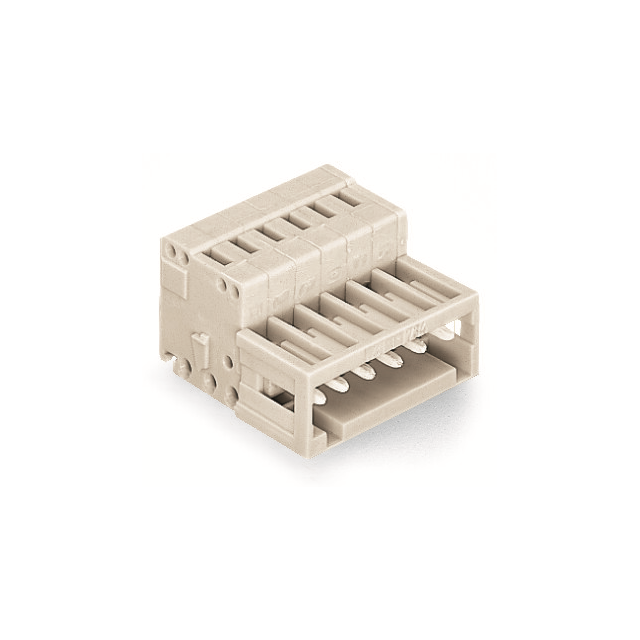

    WAGO 734-313 多极公接插件技术手册

    1. 产品简介


    WAGO 734-313 是一款适用于各种导体类型的通用连接器,适用于电线与电线、板与电线之间的连接。其独特的设计使其在预组装和现场装配时易于操作,具有优异的防误配保护性能(100%)。此款接插件拥有13个触点,并且可通过定制来适应不同的应用场景。

    2. 技术参数


    - 触点间距: 3.5 mm
    - 宽度: 47.9 mm
    - 高度: 13.4 mm
    - 深度: 22.3 mm
    - 额定电压:
    - IEC/EN 60664-1: III/3 类 160V,III/2 类 160V,II/2 类 320V
    - UL 1059: Use Group B 300V,Use Group D 300V
    - CSA: Use Group B 300V,Use Group D 300V
    - 额定电流: 10A
    - 连接技术: CAGE CLAMP®
    - 适用导体范围: 固态导线 0.08 至 1.5 mm² 或 28 至 14 AWG;细绞线导线 0.08 至 1.5 mm² 或 28 至 14 AWG
    - 剥线长度: 6至7 mm
    - 材料: PA 66(聚酰胺 66)绝缘材料,铬镍弹簧钢(CrNi)夹紧弹簧材料,电解铜(Ecu)接触材料,镀锡层

    3. 产品特点和优势


    WAGO 734-313 的主要特点是其出色的抗误配性能,确保了电气连接的安全可靠。它支持广泛的导体类型,并且可以通过不同的编码指套进行个性化配置,以满足不同应用的需求。此外,该接插件符合多项国际标准,如 IEC、UL 和 CSA,确保了其在不同环境下的稳定表现。

    4. 应用案例和使用建议


    - 应用案例:
    - 用于工业自动化控制系统的多级连接器
    - 机器人与控制面板之间的高可靠性连接
    - 使用建议:
    - 为了确保最佳的接触效果,在连接前需要精确地剥除导线的外皮,注意不要损坏内部导线。
    - 使用适当的工具(如剥线钳)进行剥线操作,并保证剥线长度在 6 至 7 毫米之间。
    - 安装过程中确保接插件完全插入,并且安装到位,防止虚接导致的电连接不良。

    5. 兼容性和支持


    WAGO 734-313 与多种配套组件兼容,如绝缘套管(如型号 216-201 至 216-204),这些套管可以为不同直径的导线提供可靠的连接。WAGO 也提供了相应的紧固装置(如型号 734-126)和防护盖(如型号 734-420),增加了产品的安全性。如果您在使用过程中遇到任何问题,可以通过电话或电子邮件联系 WAGO 客户服务部门获取支持。

    6. 常见问题与解决方案


    - 问题: 导线不易插入连接器
    - 解决方案: 确保剥线长度正确(6至7毫米),并检查导线是否干净,无氧化物或其他杂质。
    - 问题: 插入后无法稳定连接
    - 解决方案: 检查接插件是否完全插入,并确认安装方向是否正确。
    - 问题: 导致短路或连接不良
    - 解决方案: 确保所有接线均按标准剥线长度处理,同时检查连接器是否存在损伤或污垢。

    7. 总结和推荐


    WAGO 734-313 多极公接插件以其优良的抗误配性能和广泛的应用场景,在工业控制和自动化领域表现出色。结合其高可靠性、兼容性和完善的支持服务,我们强烈推荐使用这款产品。对于需要可靠电气连接的应用场合,WAGO 734-313 是一个理想的选择。

734-313参数

参数
安装方式 导线安装,自由悬挂,通孔安装
包装方式 盒装

734-313厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

734-313数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 734-313 734-313数据手册

734-313封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 32.305
100+ ¥ 31.0625
库存: 200000
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 1615.25
