2060-1872/998-404

产品分类: 接线板-线至板
厂牌: WAGO

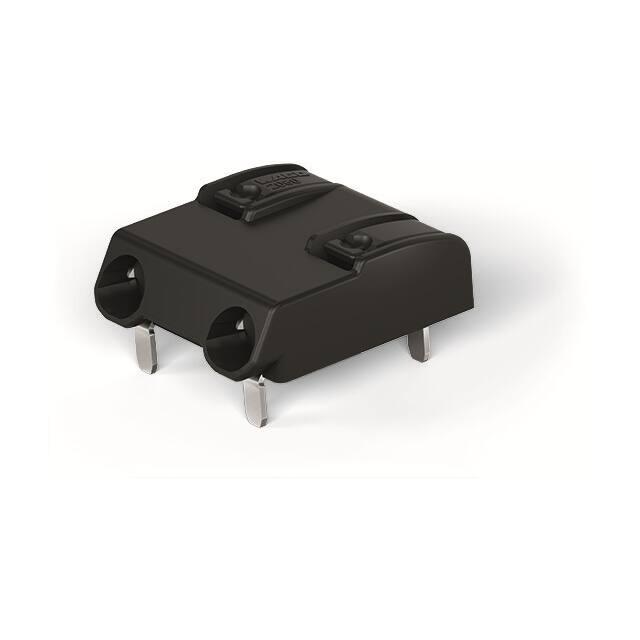

产品描述: THR PCB terminal block, Push-button, 0.75 mm2, Pin spacing 8 mm, 2-pole, Push-in Cage Clamp, in tape-and-reel packaging
供应商型号: 3235843
供应商: 海外现货
标准整包数: 1
WAGO 接线板-线至板 2060-1872/998-404

2060-1872/998-404概述

    # 产品概述:WAGO THR PCB终端块

    产品简介


    WAGO的THR系列PCB终端块是一种专为高可靠性设计的产品,适用于多种工业应用。该产品主要用于将导线连接到印刷电路板(PCB)上,通过“推入式CAGE CLAMP”连接技术实现快速、可靠的电气连接。此系列终端块的主要特点包括:可承受较高温度、紧凑的设计、易于自动组装,以及适用于多种导线截面积。

    技术参数


    以下是WAGO THR PCB终端块的技术规格:
    - 型号:2060-1872/998-404
    - 连接方式:推入式CAGE CLAMP
    - 额定电压:400V (III/3),630V (III/2),1000V (II/2)
    - 额定电流:9A
    - 额定冲击电压:6kV
    - 端子数:2个
    - 针间距:8mm
    - 宽度:11.9mm
    - 高度:6.9mm
    - 从表面高度:4.5mm
    - 深度:12.7mm
    - 引脚长度:2.4mm
    - 引脚尺寸:1.2x0.75mm
    - 引脚孔径:1.5(+0.1)mm
    - 重量:0.618g
    - 极限温度范围:-60°C至105°C

    产品特点和优势


    紧凑设计
    WAGO THR PCB终端块高度仅为4.5mm,可以最小化电路板上的LED阴影问题,特别适合空间有限的应用场合。
    高可靠性连接
    采用推入式CAGE CLAMP连接技术,能够确保导线在任何方向的拉力下都不会松脱,即使在高振动环境中也能保持稳定连接。
    支持自动装配
    由于采用了带状包装(tape-and-reel),这种终端块非常适合自动化生产流程,可以显著提高生产效率。
    高温适用性
    适用于高达260°C的峰值温度,能够满足严格的回流焊接要求。
    灵活的安装方式
    支持各种导线截面积(实心导线和细绞线),并允许在不同条件下进行精确的焊锡。

    应用案例和使用建议


    实际应用
    WAGO THR PCB终端块广泛应用于汽车制造、通信设备、工控设备等领域,特别是在需要高可靠性的电气连接场合。
    使用建议
    为了确保最佳效果,建议使用150μm厚度的模板,且模板孔直径应与金属化PCB孔外径一致。此外,由于不同的制造条件(如焊接机类型、助焊剂类型)可能会影响最终结果,因此推荐进行试运行以确认最终的工艺兼容性。

    兼容性和支持


    - 兼容性:WAGO THR PCB终端块设计用于与标准的PCB组装流程兼容,包括SMT(表面贴装技术)和波峰焊。
    - 支持与维护:WAGO提供全面的技术支持,包括产品手册、在线资源和客户服务中心,确保客户在整个产品生命周期内获得所需的支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线连接不稳定 | 检查导线截面是否符合规定;重新插入导线,确保紧固到位。 |
    | 终端块在焊接过程中损坏 | 降低焊接温度或减少焊接时间;检查是否有正确的焊料和助焊剂。 |
    | 温度波动导致接触不良 | 检查接点温度范围是否超出;调整环境控制,确保在合理温度范围内操作。 |

    总结和推荐


    WAGO的THR PCB终端块是一款高可靠性、多功能的产品,特别适合需要紧凑设计和高温度耐受性的应用场合。凭借其出色的连接性能和广泛的应用范围,我们强烈推荐这款产品用于各类工业项目中。

2060-1872/998-404参数

参数
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装,卷带包装

2060-1872/998-404厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2060-1872/998-404数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 2060-1872/998-404 2060-1872/998-404数据手册

2060-1872/998-404封装设计

查看详情并下载
Symbol
Footprint
3D Model
