2022-112/000-037

厂牌: WAGO
产品描述:
供应商型号: Q-BN-2022-112/000-037
供应商: 期货订购
标准整包数: 1
WAGO 接线座- 接头/插头和插口 2022-112/000-037

2022-112/000-037概述


    产品简介

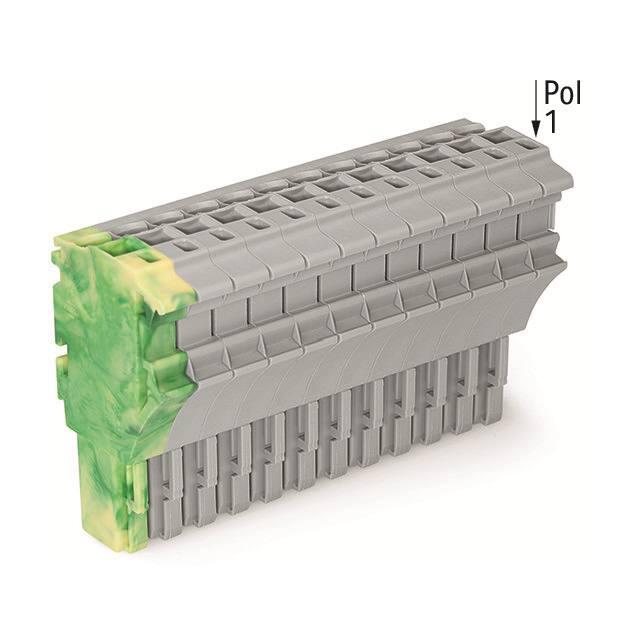

    这款由WAGO公司生产的单极母插头(型号:2022-112/000-037)是一款适用于工业控制系统的高性能电子元器件。它具有12个触点位,适用于2.5平方毫米的导线连接。该产品符合EN 61984标准,确保了安全操作。它的主要功能是为各种电力传输和控制系统提供可靠的连接解决方案。

    技术参数


    - 额定电压:690伏特(过电压类别III / 污染度3)
    - 冲击电压:6千伏特
    - 额定电流:24安培(2项额定电流为32安培)
    - 连接技术:压入式CAGE CLAMP®
    - 适配导体材料:铜
    - 额定截面积:2.5平方毫米
    - 允许导体范围:
    - 实心导体:0.25到4平方毫米(AWG 22到12)
    - 细导体:0.25到4平方毫米(AWG 22到12)
    - 带套管细导体:从0.75平方毫米(AWG 18)
    - 剥线长度:10到12毫米(0.39到0.47英寸)
    - 触点数:12
    - 宽度:62.4毫米(2.457英寸)
    - 高度:40.5毫米(1.594英寸)
    - 深度:22.4毫米(0.882英寸)

    产品特点和优势


    1. 高可靠性:额定电压和电流高,确保了在高压、高电流环境下稳定可靠的工作。
    2. 易于安装和维护:采用压入式CAGE CLAMP®连接技术,使安装变得简单快捷,且适合各种导体类型。
    3. 广泛的应用:适用于各种工业自动化控制系统,尤其是电力传输和控制系统。
    4. 兼容性强:可以与其他各种型号的电子元器件配合使用,方便集成。

    应用案例和使用建议


    该插头广泛应用于工业自动化系统、配电柜和各种电力传输控制系统。例如,在大型工厂的电力分配系统中,它可以用于将电力从一个区域平稳传输到另一个区域。此外,也可以在分布式控制系统中作为电源输入接口。
    使用建议:
    - 在使用过程中,务必遵守制造商的安全指导,尤其是在带电状态下进行接线操作时。
    - 确保正确的剥线长度以获得最佳连接效果。

    兼容性和支持


    该插头与WAGO公司其他系列产品兼容,例如绝缘止动件(2002-171和2002-172)、套管(如216-241至216-286)、抗拉板(734-430)和标记配件(如2009-110至2009-135)。制造商提供了广泛的售后服务和技术支持,确保用户能够快速有效地解决问题。

    常见问题与解决方案


    1. 问:如何确保正确的剥线长度?
    - 答:使用合适的剥线工具,根据产品规格表中提供的推荐范围进行剥线。
    2. 问:如何确保连接的稳定性?
    - 答:确保连接点清洁无污染,适当施加压力并检查是否牢固固定。
    3. 问:如何选择正确的套管尺寸?
    - 答:参考产品规格表中的导体范围,并选择相应尺寸的套管。

    总结和推荐


    这款由WAGO公司生产的单极母插头凭借其高性能的技术规格和广泛的应用领域,非常适合工业自动化领域的使用。无论是电力传输还是信号连接,其可靠的连接性能和易用性都使其成为众多应用的理想选择。总的来说,我们强烈推荐此款插头给需要高性能连接解决方案的用户。

2022-112/000-037参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

2022-112/000-037厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2022-112/000-037数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 2022-112/000-037 2022-112/000-037数据手册

2022-112/000-037封装设计

查看详情并下载
Symbol
Footprint
3D Model
