2716-108

产品分类: 接线板-线至板
厂牌: WAGO
产品描述: Wago PCB端子台, 8路, 10mm节距, 通孔安装
供应商型号: 2407847
供应商: 海外现货
标准整包数: 15

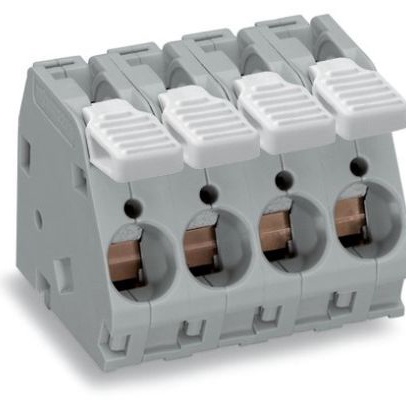

WAGO 接线板-线至板 2716-108

2716-108概述

    电子元器件产品技术手册解析

    产品简介

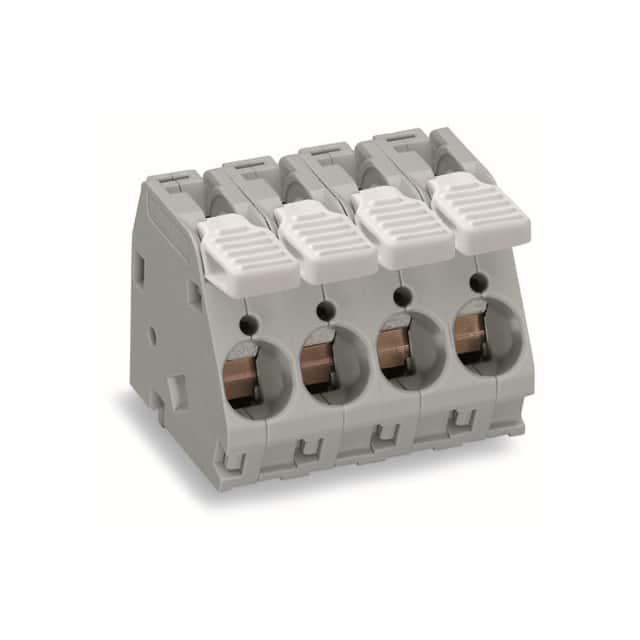

    本文将详细介绍一款来自WAGO公司的电子元器件产品——PCB终端条,型号为2716-108。这款终端条专用于印刷电路板,具有8个极(pole)和4个焊针/极。其主要功能是在电路中实现可靠的电连接,适用于多种电气和电子设备。该产品具备手指操作杠杆,能够实现无工具开闭操作,提高了安装效率。

    技术参数


    - 极数:8
    - 焊针数量:每极4个
    - 焊针间距:10毫米(0.394英寸)
    - 连接技术:CAGE CLAMP®
    - 额定电压(EN 1):320伏
    - 额定电流(EN 1):76安培
    - 绝缘材料:聚酰胺6.6(PA 6.6)
    - 温度范围:-60°C至105°C
    - 认证:符合IEC/EN 60664-1标准,多项国际认证,如UL E45172等

    产品特点和优势


    1. 无工具开闭操作:CAGE CLAMP®设计允许通过操作杠杆轻松进行连接和断开,无需额外工具。
    2. 高机械稳定性:每个连接点配备4个焊针,增强了结构的坚固性和长期稳定性。
    3. 兼容性强:设计与高电流、螺钉式终端块相兼容,适用于各种电路板连接需求。
    4. 广泛的应用场景:适用于高电流系统、工业控制、楼宇自动化等领域。

    应用案例和使用建议


    该终端条常用于工业自动化控制系统中,特别是在需要处理高电流负载的应用中,例如电机控制和传感器连接。为了最大化其性能,建议在组装前确保导线的正确剥离长度,并按照制造商的指导手册进行操作。对于多芯电缆的连接,可以利用其方便的多单元同时保持开启的功能,提高接线效率。

    兼容性和支持


    该产品兼容市面上大多数符合标准的高电流螺钉式终端块。此外,WAGO公司提供了详尽的技术支持文档和客户服务,帮助客户解决任何可能的技术问题。

    常见问题与解决方案


    - 问题:如何确保连接稳固?
    - 解决方案: 使用专用工具检查连接是否紧密,确保导线插入到指定位置,并且杠杆处于正确闭合状态。

    - 问题:如何处理多芯电缆的连接?
    - 解决方案: 利用多单元保持开启的功能,分批次进行连接,避免手动操作复杂。

    总结和推荐


    综上所述,WAGO的这款PCB终端条型号2716-108是一款高性能的产品,特别适合高电流系统的应用。其设计合理、功能强大、易于操作,具备良好的市场竞争力。如果您正在寻找一款可靠、高效的终端条来满足您的电气连接需求,这款产品将是理想的选择。强烈推荐给需要进行高电流连接的专业人士和工程师。

2716-108参数

参数
长*宽*高 30mm(高度)
安装方式 夹子安装,弹簧安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

2716-108厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2716-108数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 2716-108 2716-108数据手册

2716-108封装设计

查看详情并下载
Symbol
Footprint
3D Model
