713-1423/107-000

厂牌: WAGO
产品描述:
供应商型号: Q-BN-713-1423/107-000
供应商: 期货订购
标准整包数: 1

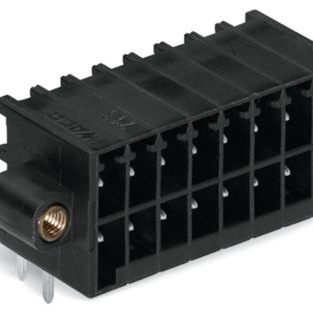

WAGO 接线座- 接头/插头和插口 713-1423/107-000

713-1423/107-000概述

    电子元器件产品技术手册:WAGO THT直插式接线端子

    产品简介


    本产品为WAGO THT(Through Hole Technology)直插式接线端子,型号为713-1423/107-000。该接线端子专为印刷电路板(PCB)上的垂直和平行连接而设计,特别适用于需要高可靠性的工业自动化和控制设备中。其主要功能包括提供稳定的电气连接和安全防护,确保系统在各种恶劣环境下仍能正常运行。

    技术参数


    - 电气规格:
    - 额定电压(III/3):80V
    - 冲击电压(III/3):2.5kV
    - 额定电压(III/2):160V
    - 冲击电压(III/2):2.5kV
    - 额定电压(II/2):250V
    - 冲击电压(II/2):2.5kV
    - 额定电流:10A
    - UL额定电压(使用组B):150V
    - UL额定电流(使用组B):10A
    - UL额定电压(使用组C):50V
    - UL额定电流(使用组C):10A
    - CSA额定电压(使用组B):150V
    - CSA额定电流(使用组B):12A
    - 物理规格:
    - 针数:6
    - 层数:2
    - 每层电压数量:3
    - 焊针间距(Pin Spacing):3.5mm(0.138英寸)
    - 宽度:20.6mm(0.811英寸)
    - 高度:17.1mm(0.673英寸)
    - 接触面高度:13.3mm(0.524英寸)
    - 深度:13.5mm(0.531英寸)
    - 焊针长度:3.8mm
    - 焊针尺寸:0.8mm x 0.8mm
    - 环境要求:
    - 温度范围:-60°C 至 +100°C

    产品特点和优势


    - 100%防错插设计:采用防错插机制,有效避免安装错误,提高系统可靠性。
    - 独特的隔离保护:焊针和绝缘材料均适合无铅回流焊接工艺,保证了极高的抗热冲击能力。
    - 易于识别和配置:通过色码识别不同型号,简化了布线和装配过程。
    - 高耐用性材料:外壳采用聚酰胺6T/PA6T(PPA GF)材料制成,具有优良的阻燃性和机械强度。
    - 兼容性强:可与多种工具和软件兼容,如EAGLE、TARGET和DesignSpark等。

    应用案例和使用建议


    此接线端子适用于各类工业控制系统,例如PLC模块、传感器接口和配电装置等。在实际应用中,用户可根据具体需求选择合适的线径和导线类型以实现最佳效果。建议在安装时遵循制造商的指导,确保所有连接稳固可靠,同时考虑环境因素对温度和湿度的影响。

    兼容性和支持


    该产品与WAGO的其他接线端子系列及相关的连接器配件完全兼容,便于统一管理和采购。WAGO提供了详尽的技术支持服务,包括在线资源、专业培训和技术文档下载等,以帮助客户更好地使用这些产品。

    常见问题与解决方案


    - 问题1:如何正确安装接线端子?
    - 解决方法:严格按照技术手册中的步骤操作,确保焊针垂直插入焊孔且压接牢固。

    - 问题2:长时间使用后接触电阻增加怎么办?
    - 解决方法:检查并清洁连接点,必要时重新压接或更换接线端子。

    总结和推荐


    总体来看,WAGO 713-1423/107-000是一款高性能的THT直插式接线端子,凭借其优异的电气特性和结构设计,在工业自动化领域有着广泛的应用前景。强烈推荐给那些寻求高品质、高可靠性的电气连接解决方案的工程师和制造商们。

713-1423/107-000参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装

713-1423/107-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

713-1423/107-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 713-1423/107-000 713-1423/107-000数据手册

713-1423/107-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
