2716-252

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: Q-2716-252
供应商: WAGO
标准整包数: 40

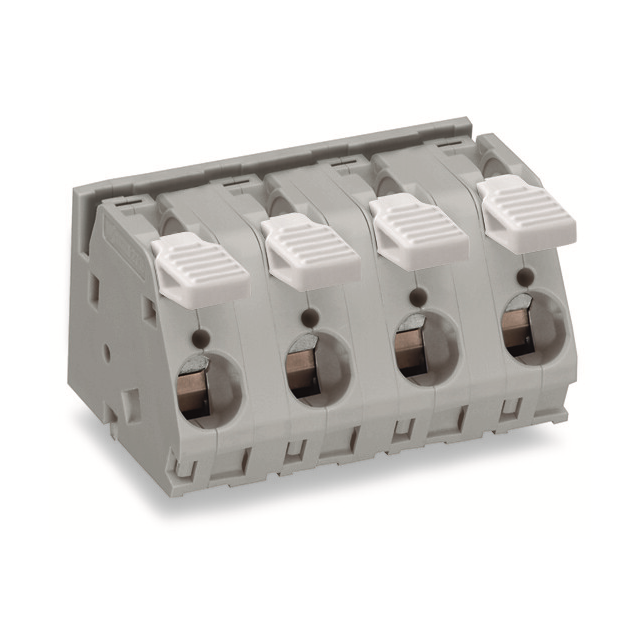

WAGO 接线板-线至板 2716-252

2716-252概述

    高电流接线端子条的技术手册

    产品简介


    高电流接线端子条(型号:2716-252)是一种适用于电力系统、工业控制和其他需要高电流承载能力的应用领域的关键部件。该产品采用WAGO的CAGE CLAMP®技术,为多芯电缆的终端处理提供了便利。此外,该端子条还提供了一个方便的操作杠杆,可以实现工具无须开闭操作。

    技术参数


    该产品的技术规格如下:
    - 基本规格
    - 接线范围:1.5至16平方毫米(16至6AWG)
    - 连接技术:CAGE CLAMP®
    - 操作类型:杠杆
    - 杆间距:15毫米(0.591英寸)
    - 极数:2极
    - 端子条尺寸:宽26.5毫米,高33.3毫米,深度35毫米
    - 安装孔直径:1.6毫米(+0.1)
    - 电气性能
    - 额定电压(III/3):800伏
    - 额定冲击电压(III/3):8千伏
    - 额定电流:76安培
    - 额定电压(III/2):1000伏
    - 额定冲击电压(III/2):8千伏
    - 额定电压(II/2):1000伏
    - 额定冲击电压(II/2):8千伏
    - 工作温度范围:-60°C至+105°C
    - 其他参数
    - 材料:聚酰胺66(PA 66),铬镍弹簧钢(CrNi),电解铜(Ecu)
    - 灭火等级:UL94 V0
    - 重量:23.467克
    - 产地:波兰

    产品特点和优势


    这款高电流接线端子条的主要特点包括:
    - 工具无须开闭操作:通过手指操作杠杆即可完成电缆连接,大大简化了安装过程。
    - 高机械稳定性:每个接触点拥有四个焊点,确保了端子条在恶劣环境下的稳定性。
    - 多级连接选项:允许同时操作多个连接单元,便于多芯电缆的终端处理。

    应用案例和使用建议


    这种端子条特别适合应用于电力系统、变电站、工厂自动化和楼宇自动化等领域。为了获得最佳的性能,建议进行以下步骤的安装:
    - 确保正确压接:使用正确的工具进行压接,以确保良好的电连接。
    - 检查接触情况:定期检查连接状态,确保无松动或过热现象。
    - 避免极端环境:尽量避免将端子条暴露在极端高温或低温环境中,以免影响其使用寿命。

    兼容性和支持


    该产品与其他WAGO品牌的产品具有良好的兼容性,例如:
    - 跳线:与型号745-631至745-635的跳线兼容。
    - 测试插头:与型号210-136的测试插头兼容。
    - 端子条套件:与型号216-104至216-289的端子条套件兼容。
    此外,WAGO公司提供详尽的技术支持,包括设计软件库文件,确保用户的安装和使用过程顺利进行。

    常见问题与解决方案


    1. 问题:安装时出现连接不良的情况。
    - 解决方案:确保电缆压接正确,安装前请使用合适的工具进行压接。
    2. 问题:发现端子条温度过高。
    - 解决方案:检查是否有接触不良的现象,必要时更换电缆或端子条。
    3. 问题:无法正常打开杠杆。
    - 解决方案:确保没有外部物体卡住杠杆,如果仍存在问题,请联系技术支持。

    总结和推荐


    该高电流接线端子条凭借其独特的设计和卓越的性能,在市场上具有较强的竞争力。它不仅易于安装,而且具备优秀的电气特性和机械稳定性,适用于各种工业应用。因此,强烈推荐在需要高电流承载能力的项目中选用此款产品。

2716-252参数

参数
安装方式 夹子安装,弹簧安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

2716-252厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2716-252数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 2716-252 2716-252数据手册
