756-1505/060-050

产品分类: 圆形线缆
厂牌: WAGO
产品描述:
供应商型号: Q-756-1505/060-050
供应商: WAGO
标准整包数: 1

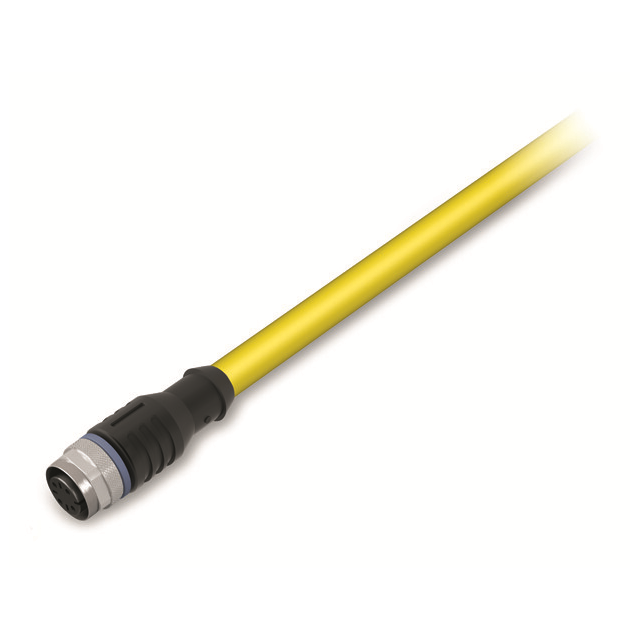

WAGO 圆形线缆 756-1505/060-050

756-1505/060-050概述

    高质量文章:WAGO 756-1505/060-050 技术手册解析

    1. 产品简介


    WAGO 756-1505/060-050 是一款高品质的 M12 工业连接器系统,设计用于满足严苛的工业环境需求。该产品采用直式插头与插座设计,支持拖链应用,具有优异的耐用性和可靠性。适用于工业自动化、机器人控制、机床制造等领域,特别适合需要高抗干扰能力和稳定连接的场景。

    2. 技术参数


    以下为产品关键的技术参数:
    - 连接类型:M12 插座 - M12 插头
    - 极数:5 极
    - 额定电压:60V
    - 额定电流:4A
    - 额定浪涌电压:1.5kV(符合 IEC 61076-2-101)
    - 接触电阻:≤10 MΩ
    - 绝缘电阻:≥5000 MΩ
    - 导体电阻:≤130 Ω/km
    - 弯曲半径:最小 5 倍电缆直径
    - 弯曲周期:5 次
    - 防护等级:IP67
    - 环境温度范围(移动时):0°C 至 +50°C
    - 环境温度范围(静止时):−30°C 至 +85°C

    3. 产品特点和优势


    - 高性能材料:外壳由 TPU 材质制成,具备优异的耐油性、耐化学性和紫外线稳定性。
    - 灵活安装:提供多种角度接线选项,适配不同场景需求。
    - 抗污染能力:符合 IEC 60664-1 的污染等级标准(3/2),确保在恶劣环境下可靠运行。
    - 高接触可靠性:接触电阻低,抗干扰能力强,保证信号传输的稳定性和持久性。
    - 便捷维护:高达 100 次的对接次数,且配备明确的紧固扭矩值(1 Nm),便于长期使用中的维护。

    4. 应用案例和使用建议


    该产品广泛应用于机器人控制柜、工厂自动化设备和拖链系统中。例如,在工业机器人中,可通过拖链电缆实现设备间的可靠连接,同时承受高频率振动与拉伸力。
    使用建议:在安装过程中,应确保连接器接口的清洁,并避免过大的弯曲应力。此外,长时间在高温或低温环境下使用时,需定期检查产品的物理状况和电气性能。

    5. 兼容性和支持


    - 兼容性:该产品采用 B 编码标准,确保与其他符合 IEC 61076-2-101 标准的 M12 设备兼容。
    - 支持服务:WAGO 提供全面的技术支持,包括在线文档下载和本地客户服务热线(+49571 887-0)。用户可随时联系 WAGO 获取帮助。

    6. 常见问题与解决方案


    以下为用户常见的疑问及对应解决方法:
    - 问题 1:连接器在高湿度环境下信号不稳定。
    解决方案:检查密封圈是否完好,必要时更换密封件并确认安装位置正确。
    - 问题 2:连接器无法锁定到位。
    解决方案:调整拧紧力矩至 1 Nm,并确保无异物阻碍锁扣机构。
    - 问题 3:电缆弯曲后信号中断。
    解决方案:避免过度弯曲,确保弯曲半径满足产品规格要求。

    7. 总结和推荐


    综上所述,WAGO 756-1505/060-050 是一款集高性能、高可靠性和多功能于一体的工业连接器产品。无论是其出色的机械性能还是卓越的电气特性,都表明其在工业自动化领域的强大竞争力。我们强烈推荐此产品作为复杂工业环境中的首选连接解决方案。
    获取更多详情,请访问 [WAGO 官方网站](https://www.wago.com) 或直接联系销售团队获取技术支持!

756-1505/060-050参数

参数
16.40' (5.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

756-1505/060-050厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

756-1505/060-050数据手册

厂牌 PDF简要描述 下载
WAGO 圆形线缆 WAGO 756-1505/060-050 756-1505/060-050数据手册

756-1505/060-050封装设计

查看详情并下载
Symbol
Footprint
3D Model
