2020-281

厂牌: WAGO
产品描述:
供应商型号: Q-2020-281
供应商: 云汉优选
标准整包数: 250

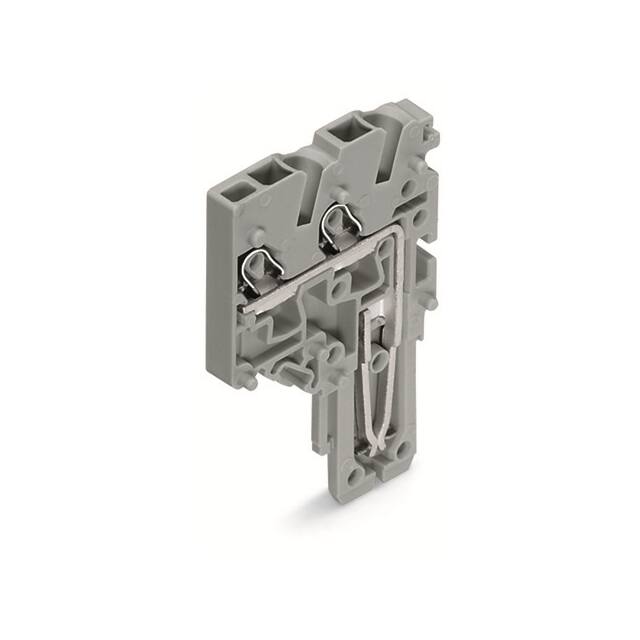

WAGO 接线座- 接头/插头和插口 2020-281

2020-281概述

    电子元器件产品技术手册

    产品简介


    本产品是一款适用于2芯导线的母连接器端子模块,适用于各种电路设计中。它属于WAGO公司的X-COM S-Mini系列,用于实现可靠和安全的电气连接。此产品广泛应用于工业控制、自动化系统、智能家居等领域,特别适合需要高可靠性连接的应用场景。

    技术参数


    以下是该产品的详细技术规格和参数:
    | 参数 | 值 |

    | 额定电压(EN 60664-1)| 500V |
    | 冲击电压(EN 60664-1)| 6kV |
    | 额定电流(EN 60664-1)| 13.5A |
    | 额定电压(UL 1059) | 300V |
    | 额定电流(UL 1059) | 15A |
    | 额定电压(CSA) | 300V |
    | 额定电流(CSA) | 10A |
    | 连接技术 | Push-in CAGE CLAMP® |
    | 可连接导体材料 | 铜 |
    | 额定截面积 | 1mm² |
    | 导线规格 | 固态:0.14 ~ 1.5mm² / 24 ~ 16AWG
    细丝:0.14 ~ 1.5mm² / 24 ~ 16AWG |
    | 剥线长度 | 9 ~ 11mm / 0.35 ~ 0.43英寸 |
    | 极数 | 单极 |
    | 接线方式 | 前置接线 |
    | 尺寸 | 宽度:3.5mm / 0.138英寸
    高度:40.5mm / 1.594英寸
    深度:25mm / 0.984英寸 |
    | 材质 | 绝缘材料:聚酰胺66(PA 66) |

    产品特点和优势


    这款WAGO端子模块具备以下几个显著特点和优势:
    1. 高可靠性:符合国际标准EN 60664-1和UL 1059的安全要求,确保长期可靠的电气连接。
    2. 易用性:采用Push-in CAGE CLAMP®连接技术,易于安装和维护。
    3. 宽适用范围:适用于多种导线规格,确保不同应用场景下的灵活性和适应性。
    4. 标准化认证:获得多个国际认证,如CSA、UL、DEKRA等,保证产品质量和安全性。
    5. 机械强度:采用坚固耐用的聚酰胺66绝缘材料,满足恶劣环境下的使用需求。

    应用案例和使用建议


    根据产品手册中的描述,这款端子模块可以广泛应用于以下场景:
    1. 工业自动化:在工厂自动化系统中,确保关键设备和传感器之间的稳定连接。
    2. 智能家居:家庭中的智能电器连接,确保系统的稳定运行。
    3. 电力分配系统:在电力分配系统中,提供可靠的电流传输和分发。
    使用建议:
    1. 确保安全操作:严格按照EN 61984标准操作,避免带电情况下插拔连接器。
    2. 正确选择导线:根据实际需求选择合适规格的导线进行连接,确保连接可靠性和稳定性。
    3. 定期检查:对连接点进行定期检查,确保连接部位没有松动或损坏。

    兼容性和支持


    - 兼容产品:本产品与WAGO公司的其他相关配件如紧固板、标记配件等具有良好的兼容性,便于整体系统的构建和管理。
    - 技术支持:WAGO公司提供了详尽的技术文档和支持服务,包括CAD文件下载和在线客服,用户可以随时获取所需的支持。

    常见问题与解决方案


    1. 问题:连接不牢固,无法保证电流传输的可靠性。
    - 解决方法:确认导线规格是否符合要求,正确剥线长度,并按照说明书正确安装。

    2. 问题:安装过程中出现错误提示。
    - 解决方法:仔细阅读产品手册,确保每个步骤都按要求进行。如有疑问,及时联系WAGO技术支持团队。

    总结和推荐


    综上所述,这款WAGO 2020-281端子模块在技术参数、应用范围及支持服务等方面均表现出色,具备高度的可靠性与实用性。推荐用于需要高质量电气连接的各种工业和民用项目中。
    如果您有任何疑问或需要进一步的帮助,欢迎联系WAGO的客服团队,我们将竭诚为您服务。

2020-281参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

2020-281厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2020-281数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 2020-281 2020-281数据手册

2020-281封装设计

查看详情并下载
Symbol
Footprint
3D Model
