2004-1401

厂牌: WAGO
产品描述: 端子排, TOPJOB S系列, 推入式端接, 32A
供应商型号: 2004-1401
供应商: 云汉优选
标准整包数: 50
WAGO 接线座- Din 轨道/通道 2004-1401

2004-1401概述


    产品简介

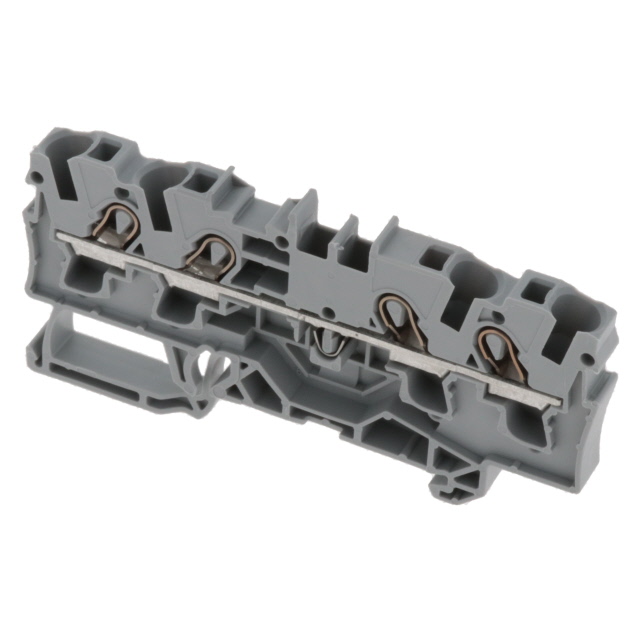

    本文将介绍一种用于配电系统的4导体穿通式端子块(4-CONDUCTOR THROUGH TERMINAL BLOCK)。这种端子块主要用于DIN导轨安装,具有中心/侧向标记,适用于Ex E应用。通过CAGE CLAMP®连接方式,可以确保安全可靠的电气连接,适用于各种工业自动化及控制系统。

    技术参数


    - 适用导线截面积范围:0.5 mm² 到 4 mm² (对应于20 AWG到10 AWG)
    - 额定电压:800 V
    - 冲击电压:8 kV
    - 污染等级:3级
    - 额定电流:32 A
    - 重量:10.517克
    - 颜色:灰色
    - 连接方式:CAGE CLAMP® 接触连接
    - 安装方式:前端接线
    - 接点数量:4个
    - 接地点数量:1个
    - 高度:33毫米(约1.299英寸)
    - 宽度:6.2毫米(约0.244英寸)
    - 深度:79毫米(约3.11英寸)
    - 剥线长度:11 mm至13 mm(约0.47英寸)

    产品特点和优势


    - CAGE CLAMP® 连接方式:这种独特的连接技术提供了一个坚固而可靠的连接点,无需螺丝或其他紧固件即可实现快速且无工具的电线连接,大大提高了工作效率。
    - 高抗冲击电压能力:能够承受高达8 kV的冲击电压,适合恶劣环境下的稳定运行。
    - 多种认证:本产品已通过多项国际认证(如EN、IECEx等),确保在不同国家和地区使用时的合规性。
    - 灵活的接线方式:支持e+f型接线方式,适应更多样的应用需求。


    应用案例和使用建议


    该端子块广泛应用于工业自动化系统、电机控制装置、开关柜以及各种需进行高密度布线的应用环境中。为了更好地利用这一产品,我们建议:
    - 在高振动环境中使用时,应定期检查连接是否牢固。
    - 针对大电流应用场合,应注意散热问题,避免因过热导致故障。
    - 安装前确保电线正确剥离,并按制造商要求调整适当的剥线长度,以确保接触良好。

    兼容性和支持


    该产品兼容大多数标准DIN导轨,易于安装在工业配电箱内。厂商提供了详细的技术支持文档,并承诺长期的产品维护服务。用户可以在遇到任何问题时及时联系厂商获取帮助。

    常见问题与解决方案


    - 问题1:电线插入后无法保持稳固。
    - 解决方案:请确认电线已完全插入且未超过最大允许剥线长度,必要时可重新调整剥线长度。
    - 问题2:产品表面出现腐蚀现象。
    - 解决方案:应确保产品存放环境干燥,远离腐蚀性气体。若发现轻微腐蚀,可用适当溶剂清洁表面。

    总结和推荐


    总体来看,这款4导体穿通式端子块凭借其卓越的连接技术和广泛的适用范围,在工业自动化领域具有极高的实用价值。无论是在严苛的工作环境下还是在标准的控制面板中,都能表现出色。强烈推荐在需要高效、可靠布线解决方案的项目中选用此产品。

2004-1401参数

参数
长*宽*高 6.2mm(长度)*79mm(高度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2004-1401厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

2004-1401数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- Din 轨道/通道 WAGO 2004-1401 2004-1401数据手册

2004-1401封装设计

查看详情并下载
Symbol
Footprint
3D Model
