713-1405

厂牌: WAGO
产品描述: Wago 3.5mm间距10p插拔式接线端子 插座头, 713系列
供应商型号: N-713-1405
供应商: 云汉优选
标准整包数: 1

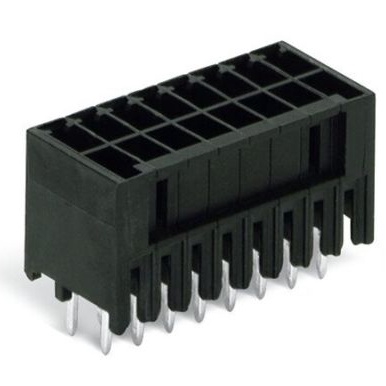

WAGO 接线座- 接头/插头和插口 713-1405

713-1405概述


    产品简介


    MULTI CONNECTION SYSTEM MINI HD 系列是专门为高密度连接需求设计的电子元器件产品。它包含了多种类型的接头(Header)和插座(Female Connector),用于信号传输和电力传输的应用场景。本系列接头和插座采用2行排列方式,提供多极数选择,最高可达36极。产品具有100%防错配保护,黑色外壳设计,且配备直角或直针焊接引脚,适用于各种板对板连接场合。

    技术参数


    - 极数:3~36极(具体见下表)
    - 针间距:3.5 mm(0.137英寸)
    - 绝缘电压:80V/2.5kV
    - 电流承载能力:10A(150V条件下)
    - 导线尺寸:0.08至1.5平方毫米(AWG 28至16实心;AWG 28至18柔性)
    - 安装孔直径:1.1+0.1 mm
    - 安装长度:\[(极数/2)-1\] × 针间距 + 5 mm
    | 极数 | 序号 |

    | 6 | 713-1403 |
    | 8 | 713-1404 |
    | 10 | 713-1405 |
    | ... | ... |
    | 36 | 713-1438 |

    产品特点和优势


    MULTI CONNECTION SYSTEM MINI HD 的主要优势在于其高密度设计,能够在有限的空间内实现大量信号和电力传输。此外,它具有100%防错配保护,有效避免了错误连接带来的风险。黑色外壳设计提供了良好的视觉标识,而编码插销的设计则进一步增加了安全性。这种设计使得该产品广泛应用于汽车、工业自动化、通信设备等领域。

    应用案例和使用建议


    应用案例
    在汽车行业中,MULTI CONNECTION SYSTEM MINI HD 被广泛用于车载ECU(电子控制单元)之间的信号和电力传输。其紧凑的设计和强大的电气性能使其能够满足汽车内部复杂电气系统的连接需求。
    使用建议
    - 在安装过程中,确保按要求移除相应的编码插销,以防止错配。
    - 安装前请检查极数是否符合要求,避免因极数不匹配而导致无法正常使用。
    - 使用合适的工具进行连接和拆卸操作,避免损坏接头和插座。

    兼容性和支持


    MULTI CONNECTION SYSTEM MINI HD 的产品兼容性较高,可以与其他品牌的同类产品兼容使用。制造商提供了详尽的技术文档和支持服务,确保用户能够顺利安装和使用该产品。此外,官方还提供了配套的螺丝刀和夹具等配件,方便用户进行维护和安装。

    常见问题与解决方案


    1. 问题:无法正确插入或拔出插头?
    解决方法:检查是否有编码插销未被移除,确保正确的极数,并确认安装孔直径是否符合要求。

    2. 问题:电气连接不良?
    解决方法:检查导线是否正确连接到插座内,确保无虚焊情况发生。

    总结和推荐


    综上所述,MULTI CONNECTION SYSTEM MINI HD 系列电子元器件凭借其高密度、高性能和高可靠性,在各种高要求的应用场景中表现出色。无论是工业自动化还是通信设备,都是理想的选择。强烈推荐给需要高密度连接解决方案的专业用户。

713-1405参数

参数
零件状态 在售
包装方式 盒装
