734-135/105-604

厂牌: WAGO
产品描述:
供应商型号: Q-734-135/105-604
供应商: WAGO
标准整包数: 200

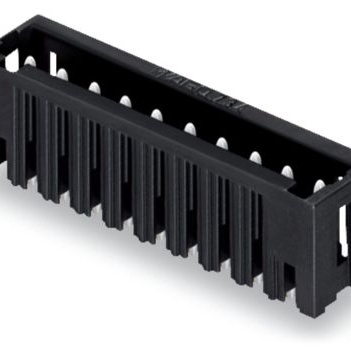

WAGO 接线座- 接头/插头和插口 734-135/105-604

734-135/105-604概述


    产品简介

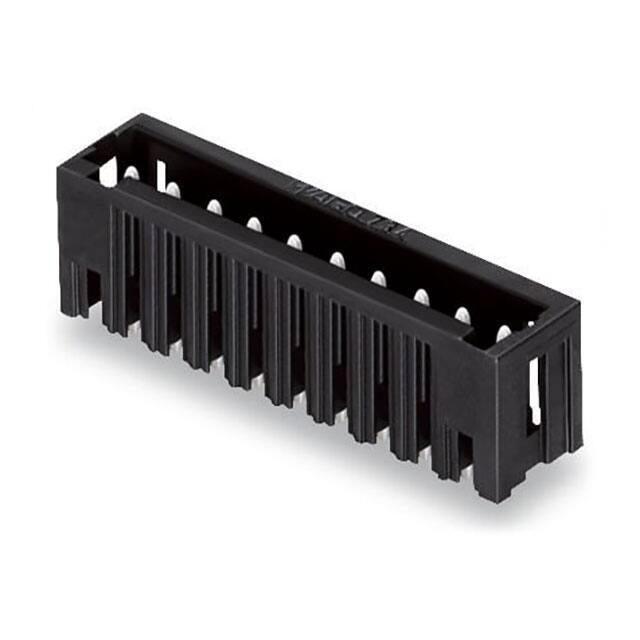

    产品名称: THR男式插头
    型号: 734-135/105-604
    制造商: WAGO Kontakttechnik GmbH & Co. KG
    THR男式插头是专为表面贴装技术(SMT)设计的再流焊接用产品。它主要用于PCB板的自动拾放装配,支持高达5极的连接。该插头具备多种安全认证,并且采用黑色外壳,确保在严苛环境下依然可靠。该插头适用于广泛的工业应用,如自动化控制、测量系统及各类嵌入式电子系统。

    技术参数


    - 尺寸:
    - 长度 (L): (极数-1) 3.5 mm + 5.9 mm
    - 针间距: 3.5 mm (0.138 英寸)
    - 宽度: 19.9 mm (0.783 英寸)
    - 高度: 12.7 mm (0.5 英寸)
    - 高度(表面以上): 10.3 mm (0.406 英寸)
    - 深度: 8.5 mm (0.335 英寸)
    - 电气特性:
    - 极数: 5
    - 额定电压(UL标准): 300V
    - 额定电流(UL标准): 10A
    - 额定电压(CSA标准): 300V
    - 额定电流(CSA标准): 10A
    - 额定电压(IEC/EN标准): 160V(过电压类别III/污染等级2)
    - 额定冲击电压(IEC/EN标准): 2.5 kV
    - 物理特性:
    - 插针尺寸: 1.0 x 1.0 mm
    - 锡焊引脚长度: 2.4 mm
    - 焊接孔直径: 1.4 mm (+0.1 mm)
    - 插针材料: 电解铜
    - 接触涂层: 锡镀层

    产品特点和优势


    - 可靠性高: 100%防止错误对接
    - 优化热穿透: 设计合理的插针结构可降低焊接温度,提高生产效率
    - 安全认证: 符合多项国际安全标准(如UL, CSA, EN等),保证安全可靠
    - 易用性强: 多种颜色编码选项,便于区分不同的电位

    应用案例和使用建议


    应用场景:
    - 工业自动化控制系统的信号连接
    - 智能楼宇系统中的传感器连接
    - 测试设备和测量仪器的信号接口
    使用建议:
    - 在焊接前确保焊盘清洁无污渍,以确保良好的电连接。
    - 使用适当的安全措施,避免在带电状态下插拔连接器。
    - 确保焊点均匀加热,防止虚焊现象发生。

    兼容性和支持


    - 兼容性: 该产品与配套的CAGE CLAMP®插座兼容,方便实现快速可靠的连接。
    - 技术支持: 用户可以通过访问制造商官网(https://configurator.wago.com/)获取详细的产品配置指南和支持文档。此外,用户还可以通过电话(+49 (571) 887-44222)或电子邮件(info.de@wago.com)联系技术支持团队,获取专业帮助。

    常见问题与解决方案


    - 问题: 在焊接过程中出现虚焊现象。
    - 解决方案: 重新检查焊盘表面是否干净,并确保焊锡温度和时间控制得当。
    - 问题: 连接器无法正确对接。
    - 解决方案: 检查插针是否有损坏,确认两连接器间的编码指是否匹配。
    - 问题: 连接器在高温环境中运行不稳定。
    - 解决方案: 确认工作环境温度不超过产品允许的工作范围,并采取适当的散热措施。

    总结和推荐


    THR男式插头以其高可靠性、易于安装和广泛的安全认证成为工业控制和测试设备中的理想选择。其独特的防错对接设计和优良的热穿透性能使其在市场上具有较强的竞争力。对于需要高质量连接解决方案的用户来说,这款产品是一个值得信赖的选择。因此,我强烈推荐使用这款产品。

734-135/105-604参数

参数
长*宽*高 8.5mm(长度)*19.9mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

734-135/105-604厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

734-135/105-604数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 734-135/105-604 734-135/105-604数据手册

734-135/105-604封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
200+ ¥ 6.3793
库存: 200000
起订量: 200 增量: 200
交货地:
最小起订量为:200
合计: ¥ 1275.86
直接购买
加入购物车
