WAGO 接线板-线至板 740-124

740-124概述

    WAGO 740-124 技术手册解析

    产品简介

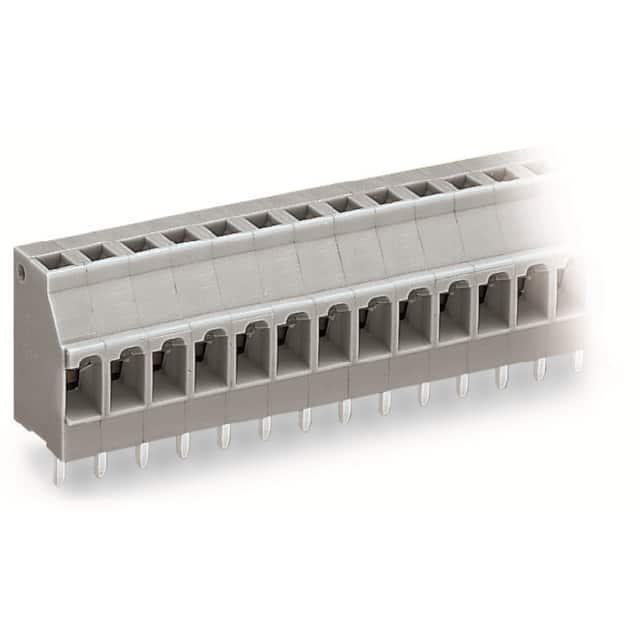

    WAGO 740-124 是一种用于电路板连接的端子块,适用于2.5平方毫米(mm²)的导线。它具有24个插脚,并采用5毫米(mm)节距设计。该产品是WAGO公司的CAGE CLAMP®系列之一,以高效、可靠的接线方式著称。这种端子块广泛应用于工业控制、自动化系统、配电盘以及其它需要高可靠性电气连接的场合。

    技术参数


    - 额定电压:根据IEC/EN 60664-1标准,额定电压为300伏特;根据UL 1059标准,额定电压为300伏特(Use Group B和Use Group D下均为300伏特);根据CSA标准,额定电压为300伏特(Use Group B下为300伏特,Use Group D下为300伏特)。
    - 额定电流:最大电流为16安培。
    - 绝缘材料:采用PA 66(聚酰胺66),符合UL 94 V0等级。
    - 接触材料:采用电解铜,接触表面镀锡。
    - 机械尺寸:
    - 长度:24 x 5 mm(120 mm)
    - 宽度:120 mm
    - 高度:23.3 mm
    - 插针间距:5 mm
    - 温度范围:-60℃至+105℃

    产品特点和优势


    WAGO 740-124 端子块的主要特点包括:
    - 高效的接线技术:采用CAGE CLAMP®夹紧系统,确保快速且可靠的导线连接。
    - 广泛的适用性:可支持多种导线直径(0.08到2.5 mm²),并且可以实现免工具安装。
    - 标准化设计:与同类螺钉式端子块兼容,便于电路板设计者选择合适的连接方式。
    - 优异的安全性:额定电压和电流较高,能够在恶劣环境下保持稳定的工作性能。

    应用案例和使用建议


    应用案例:
    - 在工业自动化系统中用于连接传感器和执行器。
    - 在电力分配箱中用于各种低压电气设备的连接。
    - 在测试和测量设备中作为连接点。
    使用建议:
    - 在安装时注意导线的正确插入深度,以避免短路。
    - 使用配套的工具进行接线操作,以确保安全性和效率。
    - 考虑到不同的环境温度要求,在极端环境下进行必要的防护措施。

    兼容性和支持


    - 该产品与其他CAGE CLAMP®系列端子块相兼容,便于系统扩展。
    - WAGO公司提供全面的技术支持和售后服务,可以通过电话或电子邮件获取帮助。
    - 产品下载页提供了CAD库、设计资源以及相关文档,方便工程师在设计过程中快速集成。

    常见问题与解决方案


    - 问题一:导线不易插入。
    - 解决方案:检查导线的直径是否符合要求,并确保使用合适的工具进行操作。
    - 问题二:端子块发热。
    - 解决方案:检查导线是否完全插入,确保接触良好。同时检查是否超过了额定电流。
    - 问题三:接头松动。
    - 解决方案:使用适当工具重新夹紧导线,确保牢固连接。

    总结和推荐


    WAGO 740-124是一款高性能的端子块,具备出色的电气性能和机械强度。其独特的CAGE CLAMP®技术确保了高效、可靠和安全的连接。该产品适合于各类工业自动化设备和配电系统,是值得推荐的优质连接解决方案。对于需要高可靠性的电气连接需求,WAGO 740-124无疑是一个理想的选择。

740-124参数

参数
安装方式 夹子安装,弹簧安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

740-124厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

740-124数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 740-124 740-124数据手册

740-124封装设计

查看详情并下载
Symbol
Footprint
3D Model
