235-406/331-000

产品分类: 接线板-线至板
厂牌: WAGO
产品描述:
供应商型号: 235-406/331-000
供应商: 云汉优选
标准整包数: 1
WAGO 接线板-线至板 235-406/331-000

235-406/331-000概述


    产品简介

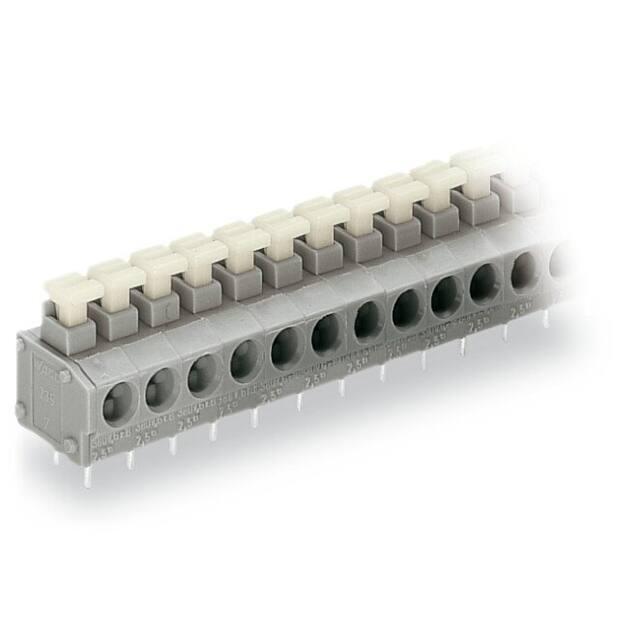

    本篇技术手册介绍了WAGO公司的1-导体PCB终端端子条(型号235-406/331-000)。这款电子元器件专为印刷电路板设计,具备两个焊接引脚/极点,每个极点间距为5/5.08毫米(0.2英寸),并且配备了按钮式锁紧机构。该产品可用于多种场合,例如家用电器、工业控制设备以及通信系统等,是连接电路中的关键部件之一。

    技术参数


    - 包装单位:140个装,每包包含435件
    - 认证标准:符合RoHS标准
    - 重量:4.667克
    - 颜色:灰色
    - 连接点数量:6个
    - 极数:6个
    - 高度:15.5毫米(0.61英寸)
    - 宽度:31.5毫米(1.24英寸)
    - 深度:12.5毫米(0.492英寸)
    - 引脚间距:从5毫米到5.08毫米(0.197英寸至0.2英寸)
    - 污染等级:2级
    - 测量电压:EN 320伏特
    - 冲击电压:4千伏
    - 电流强度:EN 17.5安培
    - 测量电压(另一个标准):EN 630伏特
    - 适用导线截面范围:
    - 固体导线:0.2 - 1.5平方毫米
    - 细绞线(带套筒和塑料护套):0.25 - 0.75平方毫米
    - 细绞线(带套筒,无塑料护套):0.25 - 0.75平方毫米
    - 美国线规:20 - 14 AWG
    - 剥线长度:9毫米至10毫米
    - 材料组别:I类
    - 接触材料:电解铜(Ecu)
    - 接触表面处理:镀锡
    - 适用认证:通过CCA(荷兰)、CSA(加拿大)、KEMA(荷兰)及UR(美国)认证

    产品特点和优势


    - 多功能性强:可以连接不同规格的导线,适用于各种不同的电气应用需求。
    - 安全可靠:高耐压能力和大电流承载能力,保证设备的稳定运行。
    - 安装简便:配备按钮式锁紧机构,使得接线更加方便快捷,降低了安装成本。
    - 标准化设计:采用国际通用的尺寸和接口标准,确保产品的兼容性和互换性。

    应用案例和使用建议


    该产品广泛应用于各种电气设备中,如家庭自动化系统、工业控制系统和通信设施等。在实际操作过程中,建议根据具体应用场景选择合适的导线规格进行连接,以确保良好的电气性能。另外,在安装时需要注意引脚间的正确间距,避免因安装不当导致的安全隐患。

    兼容性和支持


    该端子条与市场上常见的导线和连接件具有良好的兼容性,支持多种类型的导线连接。此外,WAGO公司提供了详尽的技术文档和在线支持服务,能够及时解答用户在使用过程中的疑问和技术难题。

    常见问题与解决方案


    1. 问:如何正确选择导线截面?
    - 答:应根据实际电流负载选择合适的导线截面。对于低电流应用,可以选择较小截面的导线;而对于高电流应用,则需要选用较大截面的导线以保证安全性。

    2. 问:在安装过程中,如果发现引脚无法正常锁定怎么办?
    - 答:检查按钮式锁紧机构是否损坏或卡顿。如有必要,可联系售后服务中心获取进一步的帮助。

    总结和推荐


    总体而言,WAGO的这款1-导体PCB终端端子条在技术规格、安全性及适用性方面均表现出色,是一款非常值得推荐的产品。无论是在家庭还是工业环境中,它都能提供稳定可靠的连接保障。如果您正在寻找一款高效且安全的PCB终端端子条,那么WAGO的这一款产品将是您的不二之选。

235-406/331-000参数

参数
长*宽*高 12.5mm(长度)*31.5mm(宽度)
安装方式 夹子安装,按扣安装,螺纹安装,通孔安装
零件状态 在售
包装方式 盒装

235-406/331-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

235-406/331-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线板-线至板 WAGO 235-406/331-000 235-406/331-000数据手册

235-406/331-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
