756-1203/060-100

产品分类: 圆形线缆
厂牌: WAGO
产品描述:
供应商型号: Q-BN-756-1203/060-100
供应商: 期货订购
标准整包数: 1

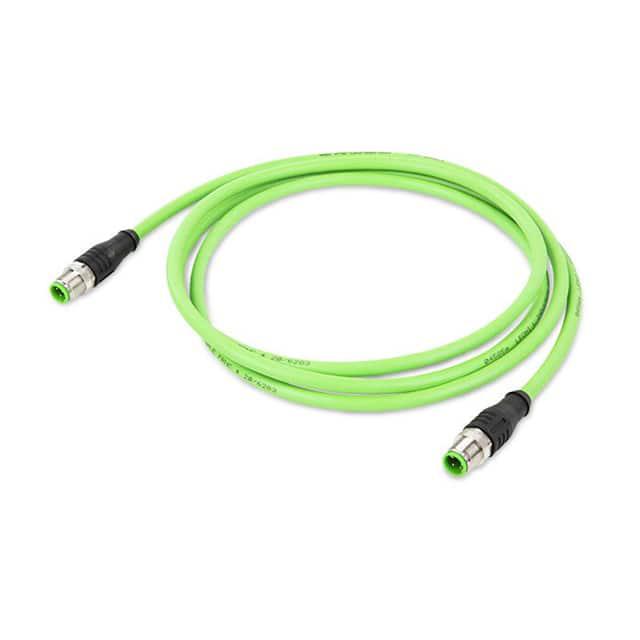

WAGO 圆形线缆 756-1203/060-100

756-1203/060-100概述

    电子元器件产品技术手册 —— WAGO 756-1203/060-100

    1. 产品简介


    WAGO 756-1203/060-100 是一款专为工业自动化设计的以太网和PROFINET电缆。这类电缆主要用于高速数据传输和实时控制,在工厂自动化、机器人技术、工业控制系统等领域广泛应用。它们通常用于连接PLC(可编程逻辑控制器)、传感器、执行器以及其他工业设备。电缆采用直式M12插头,两端均配有连接端口,确保了信号传输的稳定性和可靠性。

    2. 技术参数


    | 参数 | 值 |

    | 连接类型 | M12插头-M12插头 |
    | 极数 | 4 |
    | 额定电压 | 250 V |
    | 工作电流 | 4 A |
    | 脉冲耐压等级 | 2 kV |
    | 接触电阻 | 10 MΩ |
    | 绝缘电阻 | ≥5 x 10^8 Ω/km |
    | 导体电阻 | <57 Ω/km |
    | 线缆长度 | 10 米 |
    | 弯曲半径(单根) | 5倍线缆直径 |
    | 弯曲半径(多根) | 7.5倍线缆直径 |
    | 弯曲次数 | 3 次 |
    | 屏蔽层 | 铝箔加镀锡铜编织屏蔽 |
    | 防护等级 | IP67 |
    | 环境温度(移动时) | -40°C ~ +70°C |
    | 环境温度(静止时) | -40°C ~ +70°C |

    3. 产品特点和优势


    - 出色的机械耐用性:这款电缆特别适用于拖链系统,具有卓越的弯曲性能和耐磨损能力。
    - 高防护等级:IP67防护等级使得这款电缆能够在恶劣环境中工作,例如含有水、油或化学物质的地方。
    - 环境适应性强:能够在-40°C到+70°C的温度范围内稳定工作,并且具备良好的抗微生物、抗紫外线辐射能力。
    - 高电气性能:低电阻和低电容的导体材料以及优良的屏蔽层确保了信号传输的稳定性和抗干扰能力。

    4. 应用案例和使用建议


    此电缆特别适用于工业自动化领域中的高速数据通信和实时控制系统。典型应用包括工厂自动化的控制系统连接、机器人技术中的运动控制以及工业网络的设备连接。
    使用建议:
    - 在安装过程中要注意避免过度拉伸或弯曲,以免损伤内部结构。
    - 选择合适的电缆路径,避免接触热源或化学腐蚀环境。
    - 定期检查电缆的物理状态,尤其是弯曲部分是否有破损或老化现象。

    5. 兼容性和支持


    这款电缆可以轻松与其他M12接口的设备配合使用,保证了广泛的兼容性。WAGO公司提供全面的技术支持和售后服务,包括在线帮助文档、电话支持和邮件咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 数据传输不稳定 | 检查电缆连接是否牢固,确认所有接头都已经正确连接。 |
    | 电缆弯曲后出现故障 | 检查弯曲半径是否符合要求,确保弯曲半径大于等于5倍电缆直径。 |
    | 电气性能下降 | 检查电缆是否有损坏,必要时更换新电缆。 |

    7. 总结和推荐


    综上所述,WAGO 756-1203/060-100 是一款性能优异、耐用可靠的以太网/PROFINET电缆。它的坚固性和多功能性使其成为工业自动化领域的理想选择。建议在需要高速数据传输和实时控制的工业环境中使用该产品。

756-1203/060-100参数

参数
32.8' (10.00m)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

756-1203/060-100厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

756-1203/060-100数据手册

厂牌 PDF简要描述 下载
WAGO 圆形线缆 WAGO 756-1203/060-100 756-1203/060-100数据手册

756-1203/060-100封装设计

查看详情并下载
Symbol
Footprint
3D Model
