231-711/027-000

厂牌: WAGO
产品描述:
供应商型号: Q-BN-231-711/027-000
供应商: 期货订购
标准整包数: 1

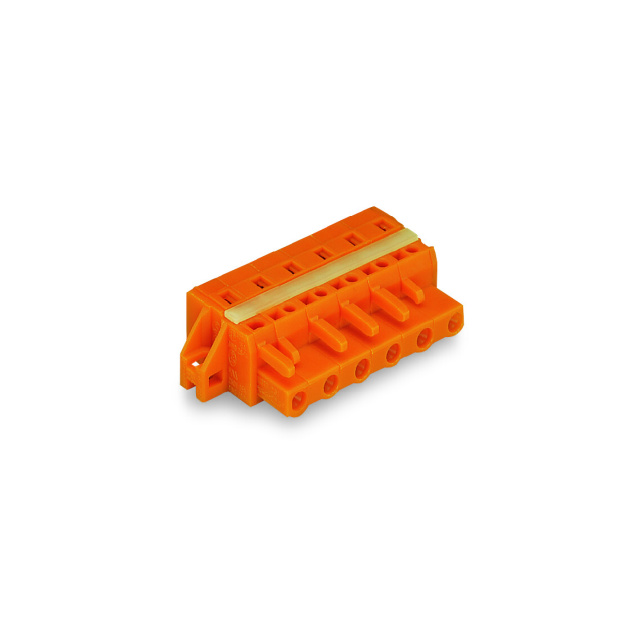

WAGO 接线座- 接头/插头和插口 231-711/027-000

231-711/027-000概述

    WAGO 1-Leiter-Federleiste 技术手册综述

    产品简介


    本文介绍了型号为231-711/027-000的WAGO 1-Leiter-Federleiste,这是一种适用于所有导线类型的通用接线端子。该产品采用CAGE CLAMP®技术简化了接线工作,适用于预布线和设备上的接线操作。这款端子具备易于使用的插拔式测试触点,并且可编码,确保了接线的准确性。此外,还可以根据需求通过WAGO销售网络订购或在线配置不同表面处理的版本。

    技术参数


    - 尺寸和布局:
    - 针距:7.62 mm(0.3 英寸)
    - 宽度:96.08 mm / 3.783 英寸
    - 高度:14.3 mm / 0.563 英寸
    - 深度:26.45 mm / 1.041 英寸
    - 电气性能:
    - 最大工作电压(IEC/EN):500V(III/3),630V(III/2),1000V(II/2)
    - 冲击电压(IEC/EN):6 kV(III/3 和 III/2)
    - 电流额定值(IEC/EN):16A
    - 最大工作电压(UL):300V(Use Group B),300V(Use Group D)
    - 电流额定值(UL):15A(Use Group B),10A(Use Group D)
    - 最大工作电压(CSA):300V(Use Group B),300V(Use Group D)
    - 电流额定值(CSA):15A(Use Group B),10A(Use Group D)
    - 接线能力:
    - 导线范围:0.08 … 2.5 mm² 或 28 … 12 AWG
    - 去皮长度:8 … 9 mm / 0.31 … 0.35 英寸
    - 接线点总数:11
    - 极数:11
    - 物理特性:
    - 材料:PA 66(聚酰胺)
    - 颜色:橙色
    - 燃烧等级(UL 94):V0
    - 工作温度范围:-60 … +85°C
    - 重量:24.367 克

    产品特点和优势


    该产品采用了WAGO特有的CAGE CLAMP®接线技术,使得接线过程更加简便快捷。这种设计不仅提高了安全性,也大大降低了误接的风险。此外,该产品具有高电流承载能力(16A),适用于多种不同的电压等级和环境条件,符合国际标准如IEC/EN、UL和CSA。橙色外壳使其易于辨识,并且能够在各种环境下稳定工作。

    应用案例和使用建议


    该产品适用于工业自动化控制柜内的电路连接,尤其适合需要高频次接线拆卸的应用场景。在实际安装时,需确保去皮长度正确无误,以避免因导线过长而引起接触不良的问题。对于复杂布线任务,可以考虑使用专用工具(如型号231-131和231-291)来提高工作效率。

    兼容性和支持


    WAGO 1-Leiter-Federleiste 可以与其他标准尺寸(7.5 mm 和 7.62 mm)的联接器配套使用。WAGO提供了广泛的客户服务和支持资源,包括详细的在线文档、安装指南和技术支持热线(+49 (571) 887-44222)。这些资源可以帮助用户更好地了解产品的特性和应用方法。

    常见问题与解决方案


    - Q: 如何选择合适的导线范围?
    - A: 应根据具体应用场景选择合适的导线规格。一般而言,0.08 … 2.5 mm² 的导线适用于大多数工业应用。

    - Q: 在高温环境中使用时需要注意什么?
    - A: 确保在高温条件下使用时产品的温度不超出规定的最大值(+85°C)。必要时,可通过增加散热装置来维持适宜的工作温度。

    总结和推荐


    WAGO 1-Leiter-Federleiste 是一款高度可靠的端子产品,集成了多项先进的技术和功能。它以其高可靠性和简便的操作成为工业控制领域的理想选择。对于需要频繁进行接线和拆卸操作的应用场景,这款产品能够显著提高工作效率并减少故障率。因此,强烈推荐使用此款产品。

231-711/027-000参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 盒装

231-711/027-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

231-711/027-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 231-711/027-000 231-711/027-000数据手册

231-711/027-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
