727-238/022-000

产品分类: 接线条和转动板
厂牌: WAGO
产品描述:
供应商型号: Q-BN-727-238/022-000
供应商: 期货订购
标准整包数: 1

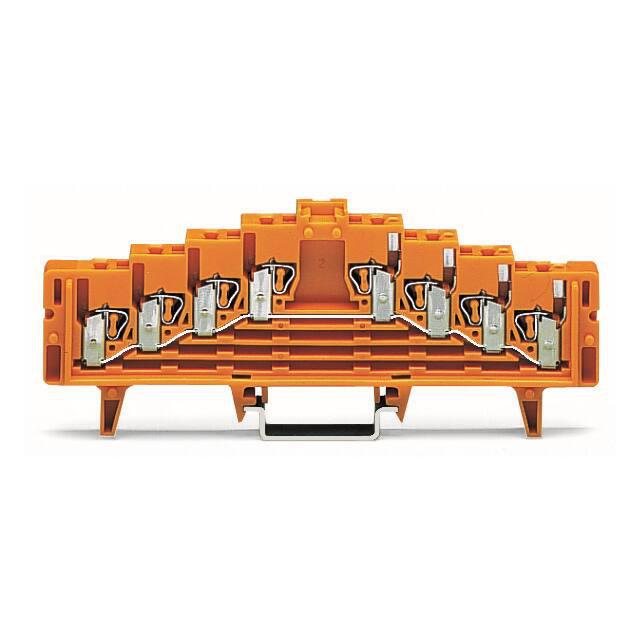

WAGO 接线条和转动板 727-238/022-000

727-238/022-000概述

    WAGO 4-Level Same Potential Terminal Block (727-238/022-000) 技术手册

    产品简介


    WAGO 4-Level Same Potential Terminal Block (型号:727-238/022-000) 是一种专为工业自动化系统设计的接线端子块,主要用于连接铜质导线。该产品具有四个层级,可实现多个电位的并联连接,特别适用于需要大量导线连接的场合,如电力分配、控制系统布线等。

    技术参数


    - 电气参数
    - 额定电压:250V(过电压类别III / 污染程度3)
    - 冲击电压额定值:4kV
    - 额定电流:18A
    - 连接技术
    - 连接技术:CAGE CLAMP®
    - 导线连接方式:前向接入
    - 导体材料:铜
    - 固体导线范围:0.08至1.5 mm² / 28至16 AWG
    - 细线导线范围:0.08至1.5 mm² / 28至16 AWG
    - 剥线长度:8至10 mm / 0.31至0.39 英寸
    - 几何数据
    - 宽度:7.62 mm / 0.3 英寸
    - 高度:44.5 mm / 1.752 英寸
    - 深度:126 mm / 4.961 英寸
    - 机械数据
    - 设计:水平安装
    - 安装方式:DIN-35轨道
    - 标记方式:中心标记

    产品特点和优势


    - 高可靠性:通过多项认证,包括CE、DEKRA和CSA等,确保在各种工业环境下长期稳定运行。
    - 多功能性:四层级设计使得多个电位可以并联连接,便于复杂的电路布局。
    - 易于安装:采用CAGE CLAMP®技术,无需工具即可快速可靠地连接导线。
    - 环境适应性强:能够承受较高冲击电压和宽泛的温度变化,适用于严苛的工业环境。

    应用案例和使用建议


    - 电力分配系统:可用于电力分配系统的连接,确保可靠的电气连接和高效传输。
    - 控制柜布线:在控制柜内进行线路连接时,该终端块可以帮助实现多点并联连接,简化布线工作。
    - 维护便捷:在布线过程中,建议将剥线长度控制在8至10毫米之间,以确保连接稳固。

    兼容性和支持


    - 兼容产品:包括跳线(709-107)、绝缘止动件(727-197)等配件,方便用户在不同场景下的使用。
    - 制造商支持:提供全面的技术支持和售后服务,用户可以通过电话或电子邮件获得帮助。

    常见问题与解决方案


    - Q: 如何正确剥线?
    - A: 使用剥线钳将导线剥至所需长度,通常为8至10毫米。确保剥线刀口锋利,以免损伤导线芯。

    - Q: 连接过程中如何保证接触良好?
    - A: 在插入导线后,用力按压操作工具,确保CAGE CLAMP®机制完全闭合,从而确保良好的电接触。

    总结和推荐


    WAGO 4-Level Same Potential Terminal Block(型号:727-238/022-000)凭借其卓越的电气性能、可靠的连接技术和广泛的兼容性,在工业自动化领域表现出色。它不仅提供了高效稳定的连接解决方案,还能显著提高系统维护的便捷性。因此,我们强烈推荐该产品用于各类复杂布线需求的场合。

727-238/022-000参数

参数
零件状态 在售
包装方式 盒装

727-238/022-000厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

727-238/022-000数据手册

厂牌 PDF简要描述 下载
WAGO 接线条和转动板 WAGO 727-238/022-000 727-238/022-000数据手册

727-238/022-000封装设计

查看详情并下载
Symbol
Footprint
3D Model
