750-672

产品分类: 其他工具
厂牌: WAGO
产品描述:
供应商型号: Q-750-672
供应商: WAGO
标准整包数: 1
WAGO 其他工具 750-672

750-672概述

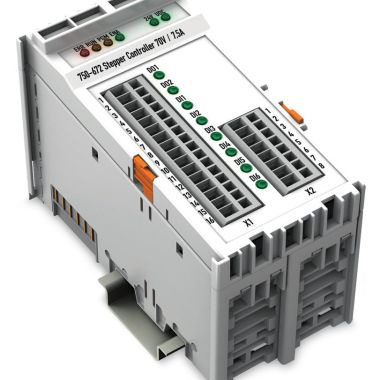

    Stepper Controller 750-672 技术手册解析

    产品简介


    Stepper Controller 750-672 是一种智能步进控制器,集成了电源驱动器和增量编码器评估功能,用于控制最高达到70V/7.5A的两相步进电机。这款控制器采用了64倍微细分技术,可以有效防止因共振导致的丢步现象,并减少机械部件的磨损。通过调整电流限制(停止、加速和恒速时),可以最小化电机的功耗。

    技术参数


    - 供电电压:控制电压为24V直流(允许波动范围为-25%到+30%),闭合电流为120mA+2x0.5A(取决于DO1、DO2负载);电机电压额定值为55V直流,绝对上限为71.5V,绝对下限为18V,闭合电流典型值为5mA。
    - 保护措施:短路监测、绕组短路及接地故障检测、反向电压保护。
    - 隔离电压:系统/电源间的隔离电压为500V。
    - 内部电压供应:通过内部数据总线和控制电压。
    - 电流消耗:典型值为70mA。
    - 内部位宽:输入输出均为12字节。
    - 配置方式:通过PLC和WAGO-I/O-CHECK工具进行配置。
    - 工作温度:0°C至+55°C,存储温度为-25°C至+85°C。
    - 相对湿度:非冷凝条件下可达95%。
    - 防振与防冲击:符合IEC 60068-2-6和IEC 60068-2-27/29标准。
    - 防护等级:IP20。
    - 电磁兼容性:符合EN 61000-6-2(抗干扰)和EN 61000-6-3(辐射干扰)标准。

    产品特点和优势


    - 高精度微细分:采用64倍微细分技术,确保电机运行平稳无丢步。
    - 多功能输入输出:提供六个可配置输入和两个自由可配输出,能够直接评估启动/停止、极限开关、参考凸轮等信号,无需额外延迟。
    - 灵活配置:支持不同加速度斜坡、命令表格、凸轮轴控制等功能,适用于广泛的应用场景。
    - 智能诊断:具备短路或接地故障、过电流、过温、电源电压监测、电机线断等多种诊断功能。

    应用案例和使用建议


    应用案例:
    - 控制工业自动化设备中的精密定位系统。
    - 驱动各种机械设备的运动部件,如传送带、分拣机等。
    - 实现自动装配线上的精确控制。
    使用建议:
    - 确保控制器与电机电压和控制电压的匹配,避免因电压不一致导致损坏。
    - 定期检查连接电缆和接头,保持良好的电气接触,防止信号传输错误。
    - 在复杂环境下使用时,考虑增加外部保护装置以增强电磁兼容性。

    兼容性和支持


    - 兼容性:与WAGO其他步进控制器模块具有相同的编程接口。
    - 支持服务:制造商提供详细的配置工具和技术文档,帮助用户快速上手和解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 步进电机运转不稳定 | 检查电机连接是否正确,重新设置电流限制。 |
    | 控制器显示错误代码 | 查看手册对应错误代码部分,根据指示进行排查。 |
    | 输出端口异常 | 检查输出端口连接情况,确认是否过载或存在短路。 |

    总结和推荐


    总体来看,Stepper Controller 750-672 作为一款高性能的智能步进控制器,在多个关键指标上表现出色,特别适合需要高精度和稳定性的工业应用场合。其灵活的配置能力和丰富的内置功能使其在市场上具有较强的竞争力。强烈推荐在需要精准控制步进电机的应用中使用此款控制器。

750-672参数

参数
包装方式 盒装

750-672厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

750-672数据手册

厂牌 PDF简要描述 下载
WAGO 其他工具 WAGO 750-672 750-672数据手册

750-672封装设计

查看详情并下载
Symbol
Footprint
3D Model
