256-752

产品分类:
厂牌: WAGO
产品描述:
供应商型号: Q-256-752
供应商: WAGO
标准整包数: 100
WAGO  256-752

256-752概述


    产品简介

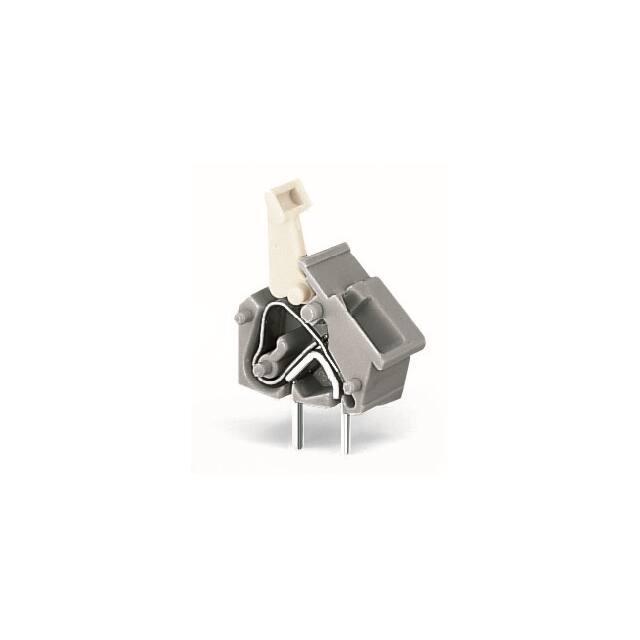

    这款Anreihbare Einzelklemme für Leiterplatten(板对板可堆叠单端子)是专门为电路板设计的高性能连接器。其主要功能是通过CAGE CLAMP® 接线技术实现可靠且易于安装的连接。该产品广泛应用于工业自动化、楼宇自动化及通信等领域,适用于需要高可靠性和高效安装的场合。

    技术参数


    - 型号编号: 256-752
    - 端子数量: 1 极
    - 插针间距: 7.5/7.62 mm 或 0.3 英寸
    - 额定电压: 800/400V
    - 额定电流: 16A
    - 导线截面积范围: 0.08 至 2.5 mm² 或 28 至 12 AWG
    - 防护等级: 3 级
    - 重量: 1.143 克
    - 颜色: 深灰色
    - 接线方式: 弯曲接线
    - 绝缘长度: 5 至 6 mm
    - 外形尺寸:
    - 高度:18.2 mm 或 0.72 英寸
    - 宽度:7.5 mm 或 0.295 英寸
    - 深度:17.6 mm 或 0.693 英寸

    产品特点和优势


    - 易于安装:CAGE CLAMP® 接线技术使安装变得非常简便,只需插入导线并拧紧螺丝即可完成接线。
    - 高可靠性:产品通过了多种认证,确保在工业环境下的长期稳定运行。
    - 广泛应用:适用于多种场合,包括工业自动化和楼宇自动化系统。
    - 兼容性强:符合多个标准,如 EN 和 IEC 标准,具有良好的兼容性。

    应用案例和使用建议


    应用案例
    - 工业自动化系统:在复杂的控制系统中,此连接器可用于连接传感器和执行器。
    - 楼宇自动化系统:用于楼宇内的各种控制线路,提供稳定的电力传输。
    使用建议
    - 在安装前检查绝缘长度,确保导线正确插入以达到最佳连接效果。
    - 在安装过程中,要严格按照制造商的指南操作,以避免接线错误导致的故障。

    兼容性和支持


    - 兼容性:本产品与其他品牌的电路板兼容,可以无缝集成到现有的电气系统中。
    - 支持服务:制造商提供详细的安装指南和技术支持,帮助客户顺利使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线无法牢固连接 | 确保导线完全插入,并按照正确的顺序进行压接。 |
    | 连接器在高温环境下失效 | 确认连接器的温度范围符合实际使用环境。 |
    | 接触不良 | 检查接线是否紧固,必要时重新接线。 |

    总结和推荐


    综上所述,这款Anreihbare Einzelklemme für Leiterplatten凭借其可靠的设计、简易的操作和广泛的适用性,是工业自动化及楼宇自动化系统的理想选择。无论是初学者还是经验丰富的工程师,都能从中受益。强烈推荐在相关项目中使用此产品。

256-752参数

参数
长*宽*高 10.3mm(宽度)*17.6mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

256-752厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

256-752数据手册

厂牌 PDF简要描述 下载
WAGO WAGO 256-752 256-752数据手册

256-752封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 2.377
库存: 100000
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 237.7
直接购买
加入购物车
