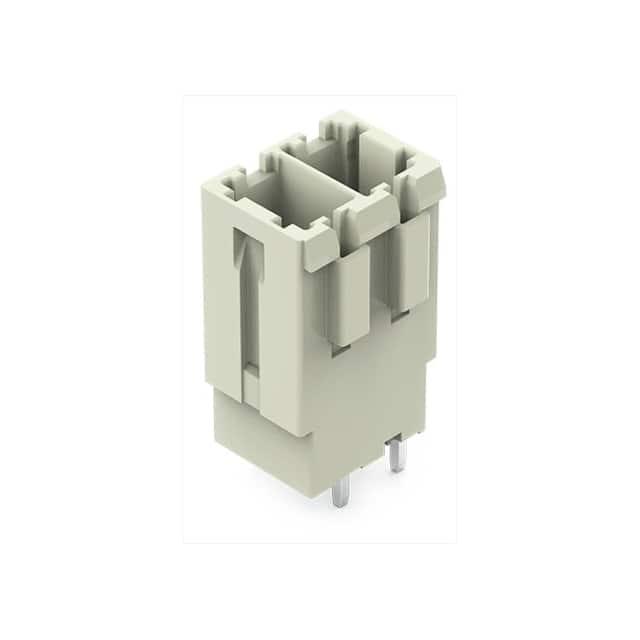

831-3602

厂牌: WAGO
产品描述: Male header for PCBs, with straight solder pins, 2-pole, Pin spacing 7.62 mm / 0.3 in, 100 Percent protected against mismating, 3 x solder pins 1 mm x 1.2 mm, Vertical PCB mounting
供应商型号: Q-831-3602
供应商: 云汉优选
标准整包数: 48

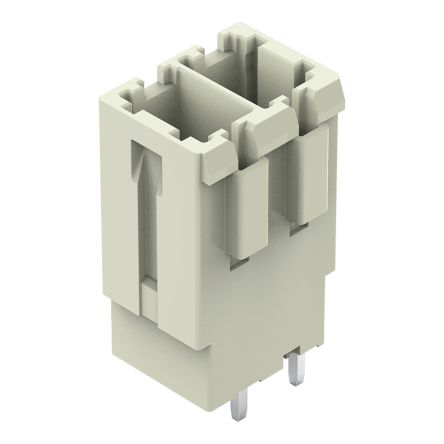

WAGO 接线座- 接头/插头和插口 831-3602

831-3602概述


    产品简介


    产品类型
    本文介绍的产品是一款直插式焊接针座连接器,型号为831-3602。这种连接器主要用于在印刷电路板(PCB)上实现稳定的电连接,其独特的设计使其能够有效防止误配。
    主要功能
    831-3602型连接器具有双极连接能力,配备了三根焊接针。这些针具有1mm x 1.2mm的截面尺寸,能够在垂直于PCB的方向进行匹配。此外,该连接器还提供了100%的错误接线防护,确保用户可以安全且准确地安装。
    应用领域
    这款连接器广泛应用于工业自动化、仪器仪表、通信设备等领域。它特别适合需要高度可靠和稳定电连接的应用场合。

    技术参数


    | 参数 | 值 |

    | 尺寸 (HxWxD) | 29 mm x 18.12 mm x 14.8 mm (1.142 in x 0.713 in x 0.583 in) |
    | 引脚间距 | 7.62 mm (0.3 in) |
    | 极数 | 2 |
    | 材料组 | I |
    | 接触材料 | 电解铜 (Ecu) |
    | 接触表面 | 锡镀层 |
    | 认证信息 | RoHS |
    | 重量 | 6.34 g |
    | 颜色 | 浅灰色 |
    | 环境等级 | 污染度 2 |
    | 工作电压 | EN 630 V |
    | 冲击电压 | 6 kV |
    | 额定电流强度 | EN 41 A |

    产品特点和优势


    特点
    1. 防误配设计:此款连接器提供了100%的防误配保护,保证正确的电连接。
    2. 可靠的接触材料:使用电解铜(Ecu)作为接触材料,并进行了锡镀层处理,增强其耐腐蚀性和导电性。
    3. 多认证标准:符合RoHS环保要求,多个认证如UL、PSE等。
    4. 多种适用电压和电流:该连接器支持广泛的电压范围(630 V到1000 V),额定电流达到41 A,可适用于不同需求的项目。
    优势
    1. 高度稳定性:其防误配设计和优质的材料选择,确保在恶劣环境下仍能保持稳定性能。
    2. 广泛应用性:由于其强大的性能和适用范围,可在各种复杂应用场景中使用,是多种设备的理想选择。

    应用案例和使用建议


    应用案例
    该连接器适用于需要高可靠性电连接的应用,例如工业控制系统的信号传输、仪器仪表的电源输入端等。
    使用建议
    1. 正确安装:安装时确保引脚间距对齐,避免误配。
    2. 散热考虑:在使用过程中注意连接器的散热问题,避免过热导致损坏。
    3. 定期检查:定期检查连接器的物理状态和电气连接情况,以确保长期稳定运行。

    兼容性和支持


    兼容性
    此连接器与其他常见的工业标准连接器兼容,适用于大部分需要标准化电连接的场合。
    支持
    生产商WAGO提供了全面的技术支持,包括产品选型、安装指导以及售后服务。如有任何疑问或技术支持需求,用户可以通过官方渠道联系WAGO。

    常见问题与解决方案



    常见问题与解决方案


    1. 误配问题:确保按照正确的步骤进行安装,如果依然无法解决问题,检查连接器是否有物理损伤或污染。
    2. 过热现象:检查引脚是否紧固,确保良好的接触,必要时更换接触材料。
    3. 电气故障:检查连接器是否受到物理损害或腐蚀,及时更换受损部件。

    总结和推荐


    综合评估
    831-3602型连接器凭借其防误配设计、高性能的接触材料和广泛的应用范围,是一款值得信赖的优质产品。其在工业自动化和仪器仪表领域的应用非常广泛,能够满足多种应用场景的需求。
    推荐使用
    对于需要高可靠性和高稳定性的应用场景,推荐使用831-3602型连接器。它不仅具备优良的性能,还能通过全面的支持服务确保用户能够得到最佳的使用体验。

831-3602参数

参数
安装方式 PCB安装
零件状态 在售
包装方式 盒装

831-3602厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

831-3602数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 831-3602 831-3602数据手册

831-3602封装设计

查看详情并下载
Symbol
Footprint
3D Model
