869-326

产品分类: 接线条和转动板
厂牌: WAGO
产品描述:
供应商型号: Q-869-326
供应商: 期货订购
标准整包数: 100
WAGO 接线条和转动板 869-326

869-326概述


    产品简介

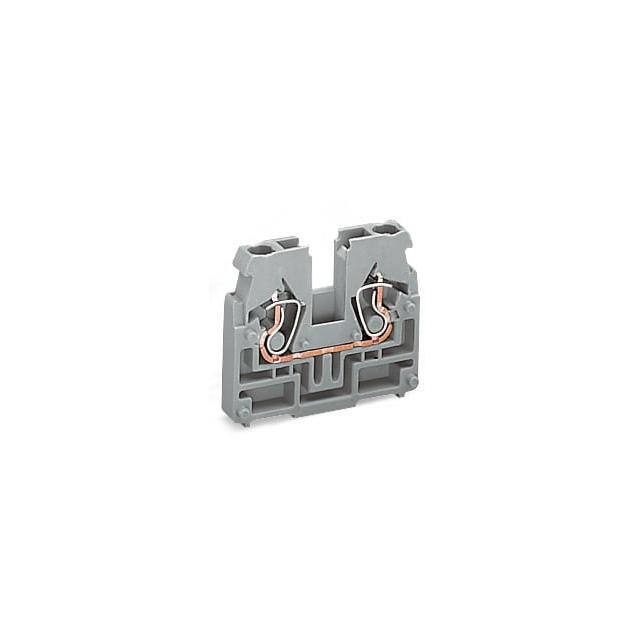

    产品类型:中心终端块
    主要功能:用于连接和固定铜导线,支持前入式接线。此终端块设计用于安装在板厚为0.6至1.2毫米之间的终端排上,适用于具有固定法兰的端子排。
    应用领域:广泛应用于工业自动化、配电系统、楼宇控制系统等领域,尤其是需要高可靠性和稳定性的场合。

    技术参数


    - 电气参数:
    - 额定电压(III/3):500V
    - 冲击耐压等级(III/3):6kV
    - 额定电流:24A
    - 过电压类别(III/3):污染程度3(Pollution Degree 3)
    - 连接数据:
    - 连接技术:CAGE CLAMP®
    - 导线材料:铜
    - 固体导线范围:0.08至2.5 mm²(AWG 28至12)
    - 细绞线范围:0.08至4 mm²(AWG 28至12)
    - 剥线长度:6至7 mm(0.24至0.28英寸)
    - 接线方式:前入式接线
    - 几何参数:
    - 宽度:5 mm(0.197英寸)
    - 高度:27.6 mm(1.087英寸)
    - 深度:33.4 mm(1.315英寸)
    - 机械数据:
    - 设计方向:水平
    - 安装方式:安装法兰
    - 标记方式:侧面标记
    - 材料数据:
    - 颜色:橙色
    - 火载能量:0.072 MJ
    - 重量:4.038 g
    - 商业数据:
    - 生产国:德国
    - GTIN(全球贸易项目代码):4044918480185

    产品特点和优势


    1. CAGE CLAMP® 连接技术:确保连接可靠性和长期稳定性,可承受多次插拔操作。
    2. 多样化导线适配:支持不同尺寸的导线(固体和细绞线),满足多种应用场景需求。
    3. 高绝缘和过压防护:额定电压500V和冲击耐压6kV,符合严格的国际标准(IEC/EN 60664-1)。
    4. 小巧设计:尺寸紧凑,宽度仅5mm,适合空间有限的场景。
    5. 材料安全:采用高阻燃材料,具备出色的防火性能。

    应用案例和使用建议


    应用场景:
    - 工业自动化:用于连接传感器、执行器和控制模块的接线。
    - 楼宇管理系统:适用于智能照明、暖通空调和门禁系统的布线。
    - 配电系统:连接变压器到低压开关柜的导线。
    使用建议:
    - 在连接导线时,严格按照剥线长度要求操作,避免过度剥离导致接触不良。
    - 定期检查终端块与导线连接状态,防止因老化或振动引起的松动。
    - 结合相关配件(如跳线、测试插头、绝缘停止片)提升系统的整体可靠性。

    兼容性和支持


    - 兼容产品:包括配套的套管、标记卡、绝缘停止片等,提供完整解决方案。
    - 认证和支持:已通过多项国际认证(如DEKRA、UL、ABS),并由WAGO公司提供专业的技术支持服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 导线插入后松脱 | 确保导线剥线长度正确,检查是否有杂质或氧化层。 |
    | 接触电阻过高 | 清洁导线表面,重新紧固接线点。 |
    | 无法牢固锁定 | 检查CAGE CLAMP® 是否损坏,必要时更换新的终端块。 |

    总结和推荐


    综合评估:
    - 优点:该终端块以其高效的CAGE CLAMP®连接技术、广泛的适用性和出色的安全性能著称,尤其适合需要高可靠性的工业应用。
    - 推荐:对于需要稳定、高效布线的场景,这款中心终端块是一个理想的选择。尽管价格略高于普通终端块,但其长期的稳定性和安全性使其物有所值。
    结论:强烈推荐使用WAGO的869-326型号中心终端块,特别适合对导线连接有较高要求的应用场合。

869-326参数

参数
零件状态 在售
包装方式 盒装

869-326厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

869-326数据手册

厂牌 PDF简要描述 下载
WAGO 接线条和转动板 WAGO 869-326 869-326数据手册

869-326封装设计

查看详情并下载
Symbol
Footprint
3D Model
