770-854

厂牌: WAGO
产品描述:
供应商型号: Q-770-854
供应商: 期货订购
标准整包数: 50

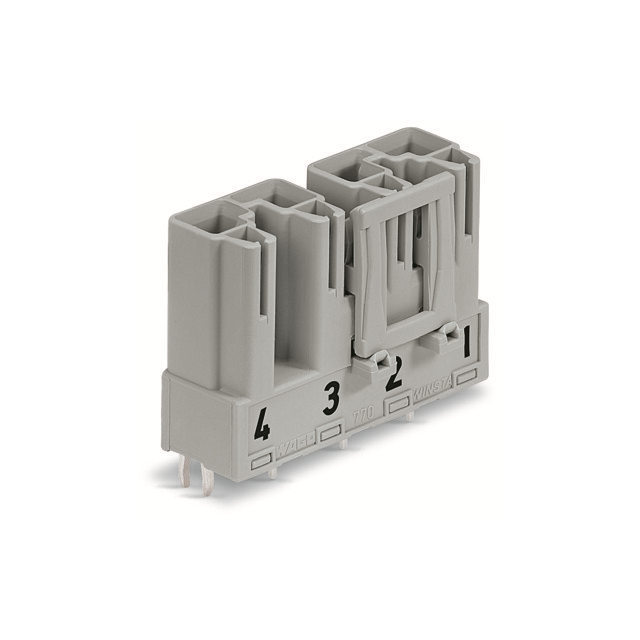

WAGO 接线座- 接头/插头和插口 770-854

770-854概述


    产品简介

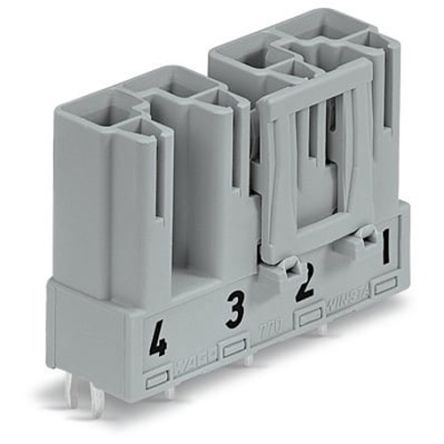

    WAGO公司的770-854插头是一种专为印刷电路板(PCBs)设计的直型四极插头,编码为B。这款插头广泛应用于工业自动化、机械设备和照明装置等领域。由于其优良的设计和高可靠性,它特别适合需要稳定电连接的应用场景。

    技术参数


    - 额定电压(III/3):400V
    - 冲击耐压等级(III/3):6kV
    - 额定电流:25A
    - 插孔间距:10mm(0.394英寸)
    - 宽度:37mm(1.457英寸)
    - 高度:29.5mm(1.161英寸)
    - 自表面的高度:26mm(1.024英寸)
    - 深度:14.6mm(0.575英寸)
    - 焊脚长度:3.5mm
    - 焊脚尺寸:1 x 0.8mm
    - 钻孔直径(公差):1.5mm(+ 0.1... - 0.1)
    - 匹配力:约20…70N(视极数而定)
    - 锁定力:> 80N
    - 解锁力:约20…70N(视极数而定)
    - 接触材料:铜或铜合金,表面处理
    - 保护等级:IP20
    - 适用温度范围:-35°C 至 85°C

    产品特点和优势


    WAGO的770-854插头具有以下显著特点和优势:
    - 高可靠性:符合IEC/EN 60664-1标准,确保了在恶劣环境下的稳定性。
    - 易于安装:设计直型且带有锁定杠杆,使得插头和插座能够稳固连接。
    - 多功能性:四极插头可以满足不同应用的需求,支持多种电位配置。
    - 环境适应性强:能够在广泛的温度范围内正常工作,适应各种工业环境。

    应用案例和使用建议


    这款插头适用于各种需要高可靠性和稳定性的应用场合。例如,在工业控制面板中,它可以作为电源连接的关键组件,确保系统运行的安全和稳定。为了获得最佳效果,建议严格按照制造商的技术参数进行操作,并确保所有连接点正确无误。

    兼容性和支持


    WAGO公司还提供了与770-854配套的其他产品,如编码引脚(770-401)和锁盖(770-360)。这些产品有助于进一步提高系统的安全性和灵活性。此外,WAGO提供专业的技术支持和售后服务,以确保客户能够获得全面的支持和帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头与插座无法稳固连接 | 检查锁定杠杆是否正确安装,确保插头和插座对准。 |
    | 插头出现接触不良 | 确认焊脚与电路板焊接牢固,清洁插头的金属接触面。 |
    | 环境温度超出适用范围 | 将插头放置在通风良好的环境中,避免直接暴露于极端温度下。 |

    总结和推荐


    WAGO 770-854插头是一款高性能的直型四极插头,适用于多种工业应用。其高可靠性、易安装特性和广泛的适用温度范围使其成为许多项目中的理想选择。强烈推荐此产品用于需要稳定和可靠电连接的场合。

770-854参数

参数
安装方式 通孔安装
零件状态 在售
包装方式 盒装

770-854厂商介绍

WAGO公司是一家德国企业,专注于电气连接和自动化技术领域。公司的主要产品包括接线端子、PCB端子、I/O系统、现场总线组件、电源模块、控制器、传感器和测量技术等。

WAGO的产品主要应用于工业自动化、能源管理、楼宇自动化、交通和基础设施等领域。这些产品以其可靠性、耐用性和易于安装而受到市场的青睐。

WAGO的优势在于其创新能力和产品质量。公司不断研发新技术,以满足市场的需求。同时,WAGO也非常重视产品质量,所有的产品都经过严格的质量控制。此外,WAGO还提供全面的客户服务,包括技术支持和定制解决方案,以满足客户的特定需求。

770-854数据手册

厂牌 PDF简要描述 下载
WAGO 接线座- 接头/插头和插口 WAGO 770-854 770-854数据手册

770-854封装设计

查看详情并下载
Symbol
Footprint
3D Model
